Контрольные вопросы

1.Назовите методы модуляции.

2.Чем отличаются когерентный и некогерентный методы детектирования.

3.Изобразите АЧХ фильтра Найквиста для разных коэффициентов скругления.

4.Импульсная характеристика фильтра Найквиста при разных коэффициентах скругления.

5.Определение полосы частот, занимаемой цифровым сигналом на выходе фильтра Найквиста.

6.Как определяется спектральная эффективность цифрового сигнала в коде NRZ.

7.Изобразите временную форму амплитудно - модулированного сигнала.

8.Определите полосу частот, занимаемую амплитудно-модулированным сигналом.

16

2 ЧАСТОТНАЯ МОДУЛЯЦИЯ

При модуляции высокочастотного гармонического колебания цифровым сигналом по частоте (FSK – frequency shift keying), выражение для него может быть записано следующим образом [13, 19]

где it 0 i д , д – девиация частоты.

При двухпозиционной (М = 2) частотной модуляции в процессе модуляции двоичным цифровым сигналом получаются два значения частоты

где Т – длительность модулирующего символа.

На рис. 2.1 приведены временные диаграммы для двухпозиционной частотной модуляции. На рисунке можно наблюдать типичное для этого вида модуляции изменение частоты модулируемого гармонического сигнала в моменты переходов между символами. Изменение частоты может быть довольно резким, если в модулирующем сигнале имеются резкие переходы между символами рис. 2.1 а и б.

Усовершенствованным видом частотной модуляции является ЧМ с непрерывной фазой (ЧМНФ) (CPFSK – continuous phase FSK), при которой в моменты переходов двоичных символов не происходит скачков фазы, что позволяет уменьшить полосу частот, занимаемую ЧМ сигналом. Плавный переход (непрерывность) фазы модулированного сигнала обеспечивается цифровым сигналом, пропущенным через фильтр Найквиста рис. 1.2. При этом частота модулированного сигнала изменяется по закону приподнятого косинуса, а фаза модулированного сигнала будет непрерывной.

При приеме ЧМ сигналов часто используется некогерентное детектирование, которое осуществляется по огибающей модулированного сигнала либо по его мгновенной частоте. Для приема по огибающей модулированного сигнала используется фильтровая схема частотного детектора (ЧД) рис. 2.2, а. Разделение сигналов с частотами f1 и f2 производится с помощью полосовых фильтров ПФ1 и ПФ2, настроенных на эти частоты с полосой равной тактовой частоте ППФ 1 Т FT .

17

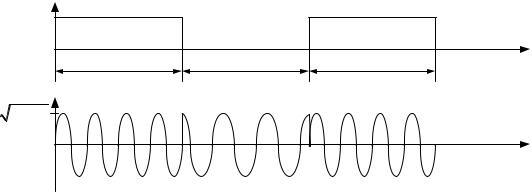

Рис. 2.1 Двухпозиционная (М = 2) частотная модуляция

После полосовых фильтров детекторы огибающей, состоящие из амплитудных детекторов АД1 и АД2 и фильтров нижних частот ФНЧ1 и ФНЧ2, выделяют огибающие этих двух сигналов, которые представляют собой модулирующий цифровой сигнал искаженный шумами и помехами. В решающем устройстве РУ регенератора принимается решение о принятом бите, на основе сравнения амплитуд принятых сигналов с пороговым значением в середине тактового интервала Т. Середина тактового интервала принятых бит определяется с помощью системы тактовой синхронизации в блоке выделителя тактовой частоты ВТЧ.

Прием по мгновенной частоте рис. 2.2, б осуществляется при помощи линейного частотного дискриминатора, выполненного на резонансном контуре. В частотном дискриминаторе производится преобразование изменения частоты в изменение амплитуды, т.е. преобразование частотной модуляции в амплитудную модуляцию. После амплитудного детектора получается модулирующий цифровой сигнал, искаженный шумами и помехами, который через ФНЧ поступает на решающее устройство регенератора.

При точной настройке фильтров приемника, когда средняя частота настройки f0 ( f1 f2 )2 , напряжение на его выходе представляет собой

двухполярные посылки постоянного тока. При наличии нестабильности несущей частоты ЧМ сигнала относительно частоты f0 возникают искажения амплитуд сигналов, и снижается помехоустойчивость приема.

Помимо схем некогерентного приема бинарных ЧМ сигналов по огибающей модулированного сигнала либо или по его мгновенной частоте рис. 2.2, существует схема квадратурного некогерентного детектирования на основе корреляторов рис. 2.3. При этом оборудование демодулятора следует настроить как детектор энергии без фазирования опорного сигнала.

18

ВТЧ

б)

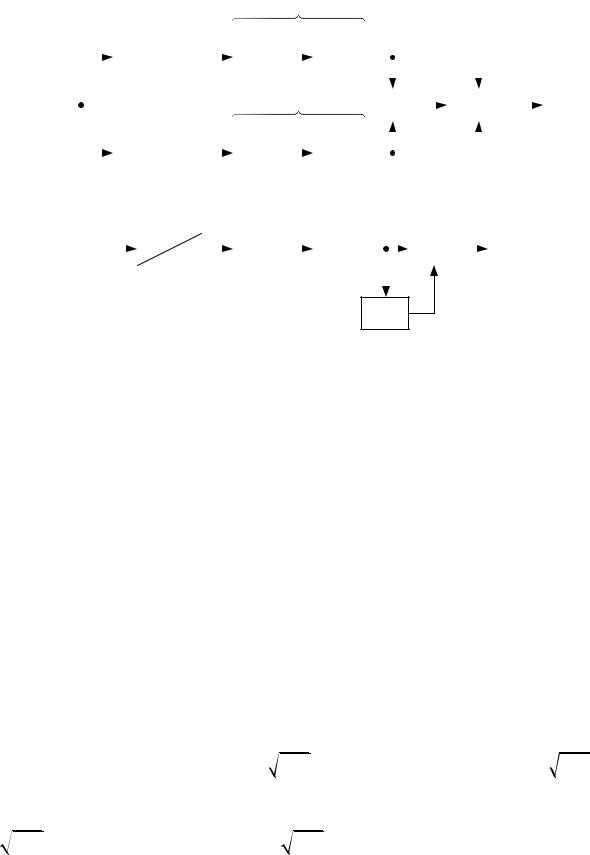

Рис. 2.2 Структурные схемы детекторов двухпозиционных ЧМ сигналов а) при приеме по огибающей, б) при приеме по мгновенной частоте

По этой причине некогерентный детектор обычно требует вдвое большего числа ветвей каналов, чем когерентный, так как отсутствие информации о фазе приходящего сигнала требует использования синфазного и квадратурного каналов при некогерентном детектировании.

Входной сигнал демодулятора r(t) представляет собой сумму частотно-

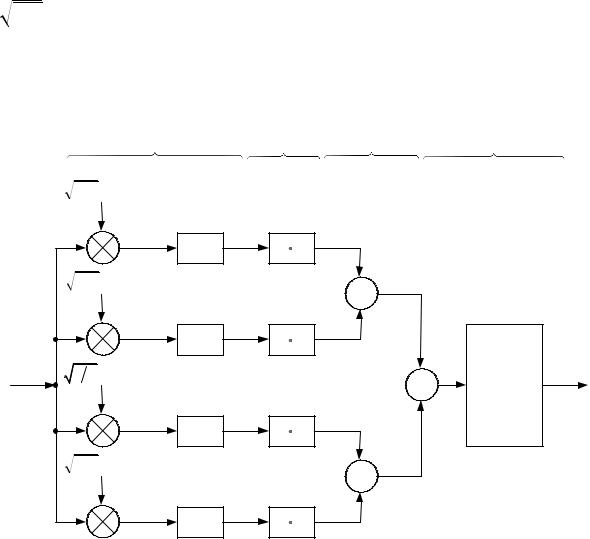

На рис. 2.3 показаны синфазный (I) и квадратурный (Q) каналы, используемые для некогерентного детектирования сигналов бинарной частотной модуляции BFSK. Как следует из рисунка, две верхних ветви настроены на детектирование сигнала с частотой 1 , причем для синфазной

ветви опорный сигнал имеет вид 2T cos 1t , а для квадратурной – 2T sin 1t

. Подобным образом две нижних ветви настроены на детектирование сигнала с частотой 2 , причем для синфазной ветви опорный сигнал имеет вид

2T cos 2t , а для квадратурной – 2T sin 2t .

Предположим, что принятый сигнал r(t) имеет вид cos 1t n(t), т.е. фаза

сигнала точно равна нулю. Следовательно, сигнальный компонент принятого сигнала точно соответствует по частоте и фазе опорному сигналу верхнего синфазного канала. Именно в этом канале будет получен максимальный сигнал на выходе интегратора. Вторая ветвь должна дать нулевой выход
