Километры

Условные обозначения покрытия:

- геотекстиль

- пенопласт

- георешетка

- песчано-гравийная смесь

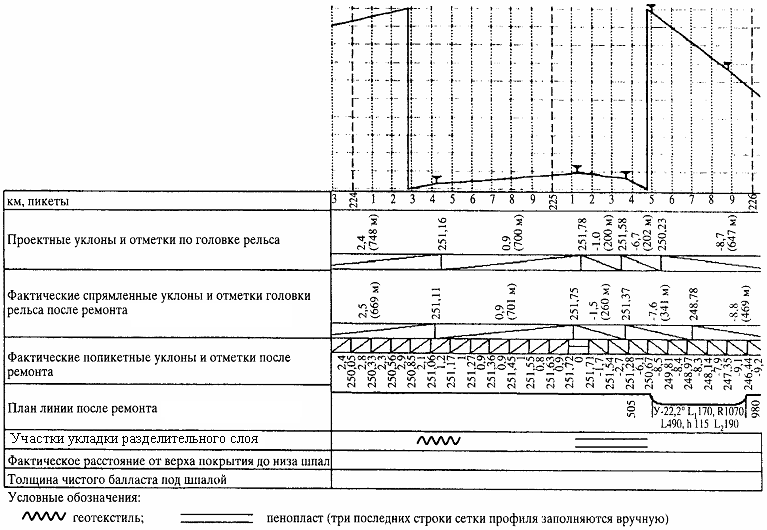

Рисунок П.5.1. Оформление продольного профиля отремонтированного пути по данным ручной геодезической съемки

П р и м е ч а н и я:

1. Фактические отметки головки рельса после ремонта определяются через 50 м и во всех точках перелома профиля.

2. На плане линии указываются: в числителе – фактическая длина прямых, переходных и круговых кривых, фактическое значение радиуса круговой кривой и возвышения наружного рельса, в знаменателе – проектные значения.

- Георешетка; - песчано-гравийная смесь

Рисунок П.5.2. Исполненный продольный профиль пути по данным диагностических комплексов ЭРА, ИНТЕГРАЛ, путеобследовательских станций ЦНИИ-4

АКТ

Об удлинении рельсовых плетей после укладки с помощью контактной или аллюмино-термитной сварки

Настоящий акт составлен о том, что “___” __________ 20 г. на ____________________ пути перегона ______________________ выполнено удлинение рельсовых плетей (сварочной машиной типа, АТС) ____________.

Удлинение выполнено способом ____________________________________________.

^{(сварки отрезка рельса с выгибом,}

^{раскрепления плети с подтяжкой)}

Расположение свариваемых рельсовых плетей (по левой нити):

плеть № _______имеет длину _______ м и уложена:

начало ______ км, пикет ________, плюс ________ м, температура закрепления ___ ^оС

конец _______ км, пикет _________, плюс ________ м.

плеть № _______имеет длину _______ м и уложена:

начало ______ км, пикет ________, плюс ________ м, температура закрепления ___ ^оС

конец _______ км, пикет _________, плюс ________ м.

плеть № _______имеет длину _______ м и уложена:

начало _______ км, пикет ________, плюс _______ м, температура закрепления ___ ^оС

конец ________ км, пикет ________, плюс _________ м.

Расположение свариваемых рельсовых плетей (по правой нити):

плеть № _______имеет длину _______ м и уложена:

начало ______ км, пикет ________, плюс ________ м, температура закрепления ___ ^оС

конец _______ км, пикет _________, плюс ________ м.

плеть № _______имеет длину _______ м и уложена:

начало ______ км, пикет ________, плюс ________ м, температура закрепления ___ ^оС

конец _______ км, пикет _________, плюс ________ м.

плеть № _______имеет длину _______ м и уложена:

начало ______ км, пикет ________, плюс ________ м, температура закрепления ___ ^оС

конец _______ км, пикет _________, плюс ________ м.

Фактическая температура рельсов при сварке _____^оС, температура закрепления свариваемой плети ____ ^оС обеспечена __________.

Левая сваренная рельсовая плеть № _______ имеет длину _______ м и уложена:

начало _______ км, пикет _________, плюс _________ м,

конец ________ км, пикет ________, плюс _________ м.

Правая сваренная рельсовая плеть № _______ имеет длину _______ м и уложена:

начало _______ км, пикет _________, плюс _________ м,

конец ________ км, пикет ________, плюс _________ м.

Между плетями № _______ и № ___________ уложено ____________уравнительных рельсов длиной ________ м.

Между плетями № _______ и № ________ уложено ____________ уравнительных рельсов длиной ________ м.

Сварные стыки проверены ___________________________________________

тип дефектоскопа

Тип выявленного дефекта ___________________________________________

Начальник дистанции пути __________________________

Мастер ПРСМ (Руководитель АТС) __________________________

Дефектоскопист __________________________

АКТ

О ремонте земляного полотна*

Настоящий акт составлен о том, что на _______ пути перегона ____________ выполнены работы:

досыпка откосов насыпи – на ­­­­_____ км от ПК _____+_____ до ПК ____+____;

срезка обочин – на ______км от ПК ______+_____до ПК _____+______;

нарезка:

кюветов – на ­­­­_____ км от ПК _____+_____ до ПК ____+____;

нагорных каналов – на ­­­­_____ км от ПК _____+_____ до ПК ____+____;

водоотводных канав – на ­­­­_____ км от ПК _____+_____ до ПК ____+____;

очистка и профилирование водоотводов – на ­­­­____км от ПК ____+____ до ПК ___+___

другие виды работ.

Нормируемые поперечные уклоны основной площадки земляного полотна нарушены на участках

_______км от ПК ______+_______ до ПК _________+________,

_______км от ПК ______+_______ до ПК _________+________,

_______км от ПК ______+_______ до ПК _________+________,

_______км от ПК ______+_______ до ПК _________+________.

Начальник пмс ______________________

^{(подпись)}

Начальник дистанции пути _____________

^{(подпись)}

* К акту прилагаются поперечные профили, исполненные через каждые 100 м.

Ведомость состояния контактной сети после ремонта по _____________ пути

АКТ

О ремонте балластной призмы*

Настоящий акт составлен о том, что на _______ пути перегона ____________ выполнены работы по ремонту балластной призмы.

Отремонтированный путь относится к ____ классу; после выполнения работ в путь уложен ________ балласт с толщиной под шпалой ___ см.

Выполнены следующие работы:

1. Глубокая очистка (срезка балластного слоя):

на ­­­­_____ км от ПК _____+_____ до ПК ____+____ на ____ см под шпалой;

на ­­­­_____ км от ПК _____+_____ до ПК ____+____ на ____ см под шпалой.

2. Глубокая очистка с понижением отметок:

на ­­­­_____ км от ПК _____+_____ до ПК ____+____ на ____ см с величиной понижения проектной отметки: общей ____ см, в том числе на первом этапе ___ см;

на ­­­­_____ км от ПК _____+_____ до ПК ____+____ на ____ см с величиной понижения проектной отметки: общей ____ см, в том числе на первом этапе ___ см.

3. Укладка разделительного слоя из песка и/или мелкого щебня:

на ­­­­_____ км от ПК _____+_____ до ПК ____+____, глубина укладки ____см;

на ­­­­_____ км от ПК _____+_____ до ПК ____+____, глубина укладки ____см.

4. Укладка геотекстиля:

на ­­­­_____ км от ПК _____+_____ до ПК ____+____, глубина укладки ____см;

на ­­­­_____ км от ПК _____+_____ до ПК ____+____, глубина укладки ____см.

5. Укладка пенополистирольных плит:

на ­­­­_____ км от ПК _____+_____ до ПК ____+____, глубина укладки ____см;

на ­­­­_____ км от ПК _____+_____ до ПК ____+____, глубина укладки ____см.

6. Укладка объемной георешетки:

на ­­­­_____ км от ПК _____+_____ до ПК ____+____, глубина укладки ____см;

на ­­­­_____ км от ПК _____+_____ до ПК ____+____, глубина укладки ____см.

7. Замена асбеста (балласта мягких пород):

на ­­­­_____ км от ПК _____+_____ до ПК ____+____;

на ­­­­_____ км от ПК _____+_____ до ПК ____+____.

Проектная толщина балласта нарушена:

на _____ км от ПК _____+_____ до ПК ____+____ и составила ____ см под шпалой; Проектная глубина укладки разделительных слоев нарушена:

на _____ км от ПК _____+_____ до ПК ____+____ и составила ____ см под шпалой;

Протяженность укладки разделительных слоев нарушена:

на _____ км от ПК _____+_____ до ПК ____+____ и составила ____ м;

Гранулированный состав щебня (остатки на сетках, %):

25 мм факт _____, наличие _______; 30 мм факт _____, наличие _______;

40 мм факт _____, наличие _______; 60 мм факт_____ , наличие _______;

70 мм факт _____, наличие; _______, 70 мм факт _____, наличие _______,

плоских частиц факт _______ , наличие _______.

Разность уровней путей после выполнения работ на участках:

_______ км от ПК _____+_____ до ПК ____+____ составляет ______см,

_______ км от ПК _____+_____ до ПК ____+____ составляет ______см,

что соответствует (не соответствует) заданию на проектирование.

Начальник ПМС ______________________

^{(подпись)}

Начальник дистанции пути ____________

^{(подпись)}

* К акту прилагаются поперечные профили балластной призмы (с указанием размеров), исполненные через каждые 100 м.

Лицевая сторона

Характеристика кривой

от км _____ ПК _____+______

до км _____ ПК _____+______,

путь _____________________,

^{(четный, нечетный)}

перегон _______________

(ручная съемка кривой)
