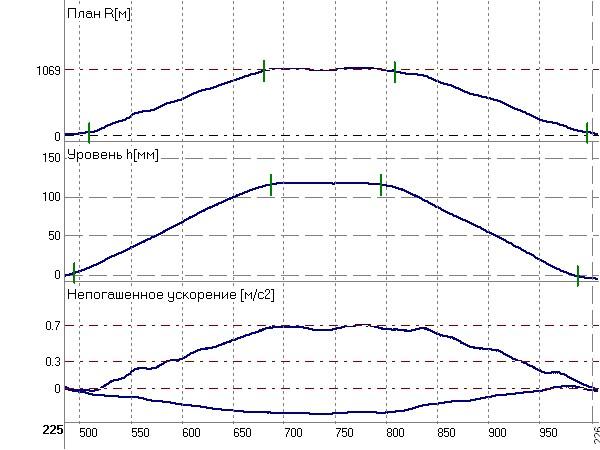

Рисунок П.5.4. Карточка четвертой левой кривой на участке

Можайск – Вязьма (214 – 231 км)

до ремонта

после ремонта

Отклонения в плане от прямой линии

Отклонения в плане от огибающей после ремонта

Рисунок П.5.5. Положение пути в плане

до ремонта

Ремонт 2000 г. Ремонт 2001 г.

НННННННННННННННННННННННННННННННННННННННННН

после ремонта

через 1 год после ремонта

Рисунок П.5.6. Изменение показателя СССП на участке ремонта за год.

Гарантийный паспорт на отремонтированный участок железнодорожного пути

1. ПМС № ______________________________________________________________________

(№ ПМС, название ДРП)

выполнила работы _______________________________________________________________

(дата начала и окончания работ, вид работ: капитальный ремонт пути на новых материалах, реконструкция (модернизация))

на _________________ перегона _________________________________ путь _____________

(км пк от … до …) (наименование перегона, станции)

______ класс пути ______________________ ДИ

(название дирекции инфраструктуры)

2. Характеристика отремонтированного участка:

________________________________________________________________________________

(путь бесстыковой/звеньевой, тип рельсов,шпал, балласта, укладка разделительного слоя и др.)

3. Приемка отремонтированного участка пути

произведена __________________________________комиссией, под председательством

(дата подписания акта сдачи километра)

______________________________________________________ с оценкой ________________

(Ф.И.О. и должность лица, возглавлявшего приемку километра)

4. ПМС, при условии соблюдения требований эксплуатирующей организацией Правил технической эксплуатации железных дорог Российской Федерации, утвержденных приказом Минтранса России от 21.12.2010 г. № 286, Инструкции по текущему содержанию железнодорожного пути, утвержденной распоряжением ОАО «РЖД» от 29.12.2012 № 2791р, Инструкции по устройству, укладке и содержанию бесстыкового пути, утвержденной распоряжением ОАО «РЖД» от 29.12.2012, Инструкции по содержанию земляного полотна железнодорожного пути от 30.03.1998 ЦП-544, Инструкции по содержанию искусственных сооружений от 28.12.2008 № ЦП-628 и других нормативных документов, гарантирует, что на данном участке не произойдет изменений геометрических параметров пути и качественная оценка состояния рельсовой колеи на отремонтированном участке в гарантийный период согласно «Инструкции по расшифровке лент и оценке состояния рельсовой колеи по показателям путеизмерительного вагона ЦНИИ-2 и мерам по обеспечению безопасности движения поездов» от 14.10.1997 № ЦП-515 должна быть «отлично» или «хорошо» (исключая уширение колеи в кривых участках пути, возникшее вследствие бокового износа рельсов или конструктивных недостатков скреплений).

Продолжительность гарантийного срока эксплуатации установлена Положением о гарантийном сроке эксплуатации отремонтированного капитальным ремонтом на новых материалах или реконструированного (модернизированного) участка железнодорожного пути, утвержденным распоряжением ОАО «РЖД» 29.12.2012 г. №2755р.

Начальник дирекции по ремонту пути ___________________________________

(Ф.И.О. начальника ДРП)

Начальник путевой машинной станции № ________________________________

(Ф.И.О. начальника ПМС)

Основные виды скрытых работ при капитальных ремонтах железнодорожного пути, подлежащих актированию

К основным видам скрытых работ относятся работы:

а) по обеспечению уклона поверхности среза балластной призмы в полевую сторону основной площадки земляного полотна не менее 0,04;

б) по обеспечению проектных модулей деформации на уровне поверхности среза основной площадки земляного полотна и на поверхности защитного слоя из ПГС, в т.ч. с георешеткой;

в) по обеспечению качества укладки защитно-разделительных и теплоизоляционных покрытий, определяемого их шириной, обеспечением уклона покрытия не менее 0,04 в полевую сторону, а также отсутствием складок, горбов (при пересыпании щебня через подпутную балку на поверхность среза), разрывов при стыковке полос (плит) укладываемых материалов;

г) по обеспечению качества очистки щебня, характеризуемого количеством засорителей в очищенном балласте не более 5% (по массе);

д) по обеспечению срезки обочин земляного полотна на величину, определяемую проектом;

е) по устройству дренажей связанные с устройством дренажей до их засыпки грунтом, монтажом арматуры железобетонных конструкций, устройством стыков сборных железобетонных элементов – до их омоноличивания, устройством гидроизоляции пролетных строений, опор и водопропускных труб, а также стыков звеньев труб и температурных швов, засыпкой устоев, водопропускных труб;

ж) другие скрытые работы, предусмотренные технологиями реконструкции объектов железнодорожного пути и влияющие на показатели качества объектов в целом.

АКТ № _____

Освидетельствования скрытых работ, выполненных при и капитальных ремонтах железнодорожного пути

___________________________________________

(наименование и место расположения объекта)

«___»____________20__г.

Приложение 6

Перечень нормативно-технических документов,

которыми следует руководствоваться при проектировании,

организации и выполнении работ по реконструкции и ремонтам железнодорожного пути

1. СНиП 32-01-95. Железные дороги колеи 1520 мм.

2. СНиП 11-02-96. Инженерные изыскания для строительства. Основные положения.

3. СП 11-104-97. Инженерно-геодезические изыскания для строительства.

4. СП 11-105-97. Инженерно-геологические изыскания для строительства.

5. СП 13-102-203 Правила обследования несущих строительных конструкций зданий и сооружений;

6. СНиП 3.06.07-86. Мосты и трубы. Правила обследований и испытаний.

7. СНиП 3.01.01-85 Организация строительного производства;

8. СНип 32.04-97 Тоннели железнодорожные и автодорожные;

9. СНиП 11-12-77 Защита от шума.

10. ГОСТ 9238-83. Габариты приближения строений и подвижного состава железных дорог колеи 1520 (1524) мм.

11. СТН Ц-01-95. Железные дороги колеи 1520 мм.

Дополнение «О внесение изменений в приказ Министерства путей сообщения РФ» № 14Ц от 25.09.1995 г. – приказ Министерства транспорта РФ № 120 от 20.07.2009 г.

12. ГКИНП-02-033-82. Инструкция по топографической съемке в масштабах 1:5000, 1:2000, 1:1000 и 1:500.

13. Градостроительный кодекс Российской Федерации. Утвержден 29.12. 2004 г. № 190-ФЗ.

14. Инструкция «О порядке обслуживания и организации пропуска высокоскоростных электропоездов «САПСАН» по железнодорожным путям общего пользования ОАО «РЖД», введенная в действие распоряжением ОАО «РЖД» от 11.12.2012 г. № 2528р.

15. Инструкция по эксплуатации железнодорожных переездов МПС России. Утвержденная МПС Российской Федерации 29.06.1998 г. № ЦП/566.

16. Инструкция о порядке разработки, согласования и утверждения проектной документации на строительство объектов, финансируемое ОАО «РЖД». Утвержденная распоряжением ОАО «РЖД» от 27.11.2005 г. № 1701р.

17. Инструкция по применению габаритов приближения строений ГОСТ 9238-83. Утверждена МПС России 18.11.1986 г.

18. Инструкция по текущему содержанию железнодорожного пути. Утверждена распоряжением ОАО «РЖД» от 29.12.2012 № 2791р.

19. Инструкция по содержанию искусственных сооружений. Утверждена МПС России 28.12.1998 г. № ЦП-628.

20. Инженерно-геодезические изыскания железных и автомобильных дорог. ВСН 208-89.

21. Технологическая инструкция по обследованию балластного слоя в различных условиях эксплуатации при скоростях движения до 140, 200 и свыше 200 км/ч, утверждена ОАО «РЖД» 16.12.2008 г.

22. О повышении качества проектирования ремонтно-путевых работ. Указание МПС России от 30.03.1998 г. № С-370у.

23. Положение о составе разделов проектной документации и требованиях к их содержанию. Утверждено постановлением Правительства Российской Федерации от 16.02.2008 г. № 87.

24. Методика классификации железнодорожных линий. Утверждена ОАО «РЖД» 01.07.2009 г. № 1393р.

25. Положение о системе ведения путевого хозяйства ОАО «Российские железные дороги». Утверждено ОАО «РЖД» 02.05.2012 г. № 857р.

26. Положение о проведении реконструкции (модернизации) железнодорожного пути. Утверждено ОАО «РЖД» 22.05.2009 г.

27. Положение о порядке использования земель федерального железнодорожного транспорта в пределах полосы отвода железных дорог. Утверждено МПС Российской Федерации 15.05.1999 г. № 26.

28. Положение о гарантийном сроке эксплуатации отремонтированного капитальным ремонтом на новых материалах или реконструированного (модернизированного) участка железнодорожного пути. Утверждено распоряжением ОАО «РЖД» 29.12.2012 г. № 2755р.

29. Правила технической эксплуатации железных дорог Российской Федерации. Утверждены приказом Минтранса России от 21 декабря 2010 г. № 286.

30. Правила по технике безопасности на топографо-геодезических работах. ПТБ-88.

31. Правила по охране труда при содержании и ремонте железнодорожного пути и сооружений. ПОТ РО-32-ЦП-652-99.

32. Правила электробезопасности для работников ОАО «РЖД» при обслуживании электрифицированных железнодорожных путей. Утверждены ОАО «РЖД» 03.07.2008 г. № 12176.

33. Правила по охране труда при производстве железнодорожных изысканий. МТС 02.11.1989 г.

34. Памятка по проведению контроля качества ремонтов железнодорожного пути. Утверждена ОАО «РЖД» 07.07.2011 г. № П-420ц-04.

35. Положение о входном контроле материалов верхнего строения пути на производственных базах путевых машинных станций и дистанций пути. Утверждено ЦП ОАО «РЖД» 23.06. 2005 г. № ЦПТ-10/22.

36. Правила приемки в эксплуатацию законченных строительством усилением, реконструкцией объектов федерального железнодорожного транспорта. Утверждены МПС Российской Федерации 25.12.2000 г. № ЦУКС 799.

37. Руководство по проведению полевых, обследовательских работ и проектированию капитального ремонта железнодорожного пути МПС СССР 18.01.1990 г. 3Ц проект-0-3.

38. Руководство по пропуску подвижного состава по железнодорожным мостам. Утверждено МПС СССР 04.07.1991 г.

39. Стандартные проектные решения и технологии усиления земляного полотна при подготовке полигонов сети для введения скоростного движения пассажирских поездов.

40. Специальная реперная система контроля состояния железнодорожного пути в профиле и плане. Технические требования утверждены МПС России 26.03.1998 г.

41. Технические условия для конструкций пути на подходах к искусственным сооружениям. Утверждены ЦП ОАО «РЖД» 16.12.2003 г.

42. Инструкция по устройству, укладке, содержанию и ремонту бесстыкового пути. Утверждена распоряжением ОАО «РЖД» от 29.12.2012 г. № 2788р.

43. Инструкция по расшифровке лент и оценке состояния рельсовой колеи по показаниям путеизмерительного вагона ЦНИИ-2 и мерам по обеспечению безопасности движения поездов. Утверждена МПС России 14.10.1997 г. № ЦП-515.

44. Технические указания по определению и использованию характеристик устройства и состояния пути, получаемых вагонами-путе-исследовательскими станциями ЦНИИ-4. Утверждены МПС России 01.11.2008 г. № ЦПТ-46/15.

45. Технологический регламент диагностики и режимных наблюдений объектов земляного полотна для постоянной эксплуатации. Утвержден ОАО «РЖД» 04.12.2006 г.

46. Технические указания на сборку, укладку и эксплуатацию пути с бесподкладочным рельсовым скреплением ЖБР-65 на железобетонных шпалах. Утверждены ЦП МПС России 29.12.2000 г. № ЦПТ 82/2.

47. Технические указания на сборку, укладку, эксплуатацию и ремонт бесстыкового пути с бесподкладочным рельсовым скреплением АРС на железобетонных шпалах. Утверждены ЦП ОАО «РЖД» 07.12.2006 г. № ЦПТ 58.

48. Технические указания на сборку, укладку и эксплуатацию пути с бесподкладочным рельсовым скреплением ЖБР-65Ш на железобетонных шпалах. Утверждены ЦП ОАО «РЖД» 31.08.2004 г. № 82/3.

49. Инструкция на сборку, укладку и эксплуатацию пути с анкерным рельсовым скреплением ПАНДРОЛ-350 на железобетонных шпалах. Утверждена распоряжением ОАО «РЖД» от12.11.2012 г. № 2270р.

50. Технические указания по устройству и конструкции мостового полотна на железнодорожных мостах. Утверждены распоряжением ОАО «РЖД» от 12.10.2011 г. № 2195р.

51. Организация строительства. СНиП 12-01-2004.

52. Распоряжение «О порядке привлечения подрядных организаций к выполнению работ при реконструкции верхнего строения пути, капитальном и текущем ремонтах пути». Утверждено ОАО «РЖД» 11.02.2008 г. № 264р.

53. Распоряжение «Об этапах капитального ремонта пути и искусственных сооружений путевого хозяйства ОАО «РЖД». Утверждено ОАО «РЖД» 31.10.2007 г. № 2072р.

54. Распоряжение «Об утверждении перечня работ по строительству, реконструкции и капитальному ремонту инженерных сооружений на железных дорогах». Утверждено ОАО «РЖД» 18.06.2007 г. № 1114р.

55. Распоряжение «Об утверждение методических указаний по бухгалтерскому и налоговому учету затрат на восстановление объектов основных средств ОАО «РЖД». Утверждено ОАО «РЖД» 29.06.2007 г. № 1224р.
