уклоном не менее 0,5 % к месту выпуска. Фонтаны могут быть выполнены без водосборных чаш, когда вода используется в виде завес или тонкой пленки,

устраиваемой прямо на газоне в виде отдельных струй со специальной подсветкой и музыкой. Простейшими фонтанными сооружениями,

устраиваемыми на месте природных родников и используемыми как в качестве декоративных элементов, так и в хозяйственных целях как средство водоснабжения территории парка, являются источники или родники.Родник представляет собой низкую чашу, сруб или каменное сооружение без дна, из которого выливается или в которое вливается родниковая вода. Во втором случае устраивается подпорная каменная или декоративная стенка с вмонтированной в нее водосбросной трубой. Когда для родника нет естественного источника грунтовых вод, трубу подключают к водопроводной системе, оформляя конструкцию в соответствии с замыслом ландшафтного архитектора.

Питьевые фонтанчики служат для утоления жажды посетителей. Они состоят из водоподводящей системы со сливным краном и фонтанирующим устройством, тумбы со сливной чашей и отводящей канализационной системы.

Высота тумбы для взрослых составляет 85 – 90 см, для детей – 65 – 70 см.

Разбрызгивающие установки – это конструкции с лопастями и отверстиями для подачи и разбрызгивания воды. Применяют на штуцере поливочных кранов (шлангов) или лопастные вертушки.

Для оформления естественных и искусственных водоемов, а также для улучшения состава воды применяют водные растения, которые по условиям произрастания подразделяются:

˗на плавучие растения: кувшинка желтая, роза белая водяная, роза душистая водяная, орех водяной и другие;

˗мелководные растения: аир болотный, белокрыльник, касатик золотистый, трилистник горький, султанчик и другие;

22

˗ прибрежные растения: незабудки, канареечник, тростник обыкновенный,

первоцвет и другие.

В искусственных водоемах водные растения выращивают в емкостях,

опускаемых на дно в специально отведенных местах. Емкости наполняют смесью из листовой земли, глины и среднезернистого песка в равных пропорциях.

К малым гидротехническим сооружениям, применяющимся в гидропластике ландшафта, относятся перепады, быстротоки, акведуки, дюкеры и другие.

Перепады разделяют одноступенчатые (рисунок 3), многоступенчатые и консольные. Классификация перепадов по различным признакам приведена в блок-схеме 2.

Блок-схема 2 – Классификация перепадов по определенным признакам

23

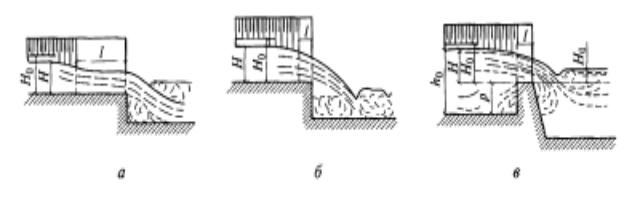

Рисунок 3 – Разделение одноступенчатых перепадов по типу входной части: а – по типу водослива с широким порогом (при боковом сжатии потока); б – по типу водослива практического профиля; в – по типу водослива практического

профиля с приподнятым порогом (стенкой); – полныйнапор над порогом перепада; Н– напор (глубина воды) над порогом перепада; – глубина воды над порогом перепада в нижнем бьефе; – глубина воды в подводящем канале;

р – высота порога; 1 – ширина порога

Другим сопрягающим типом гидротехнических сооружений являются быстротоки. Быстроток (рисунок 4) состоит из входной части, водоската

(собственно быстротока с высокой скоростью течения), водобойной и выходной частей. Водоскат быстротока представляет собой лоток с уклоном дна, который больше критического, вследствие чего на водоскате образуется бурный поток,

глубина которого меньше критической глубины. Формы быстротоков в плане разнообразные.

Основным назначением акведуков является транспортирование воды над пониженными частями местности. Вид акведуков в плане бывает прямолинейным, криволинейным или полигональным.

24

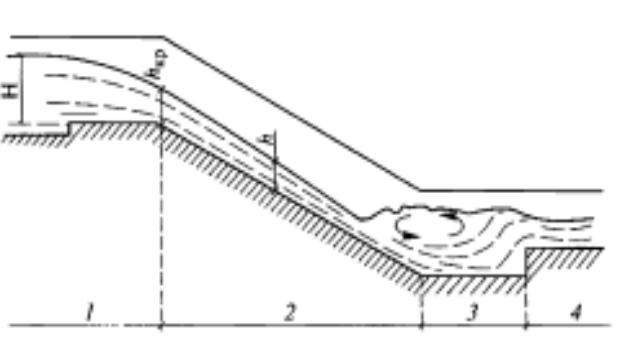

Рисунок 4 – Разрез быстротока: 1 – входная часть; 2 – водоскат (лоток); 3 –

водобойная часть; 4 – выходная часть; Н – глубина (напор) воды над порогом

водослива; – критическая глубина (начало образования критической скорости)

По конструктивным особенностям различают два типа акведуков:

˗лоток представляет собой нагрузку на пролетное строение и не является несущей конструкцией (рисунок 5, а, б, з);

˗стенки и днище лотка являются несущими элементами пролетного строения (рисунок 5, в, е, ж).

Конструктивную схему акведуков выбирают в зависимости от местных условий. При узком и глубоком ущелье с прочными берегами рекомендуется арочная или рамная конструкция акведуков (рисунок 5, а, г); при широких понижениях – акведуки из консольных рам (рисунок 5, д). При устройстве акведука над рекой возможен вариант лотка и арки из монолитного железобетона (рисунок 5, б).

25

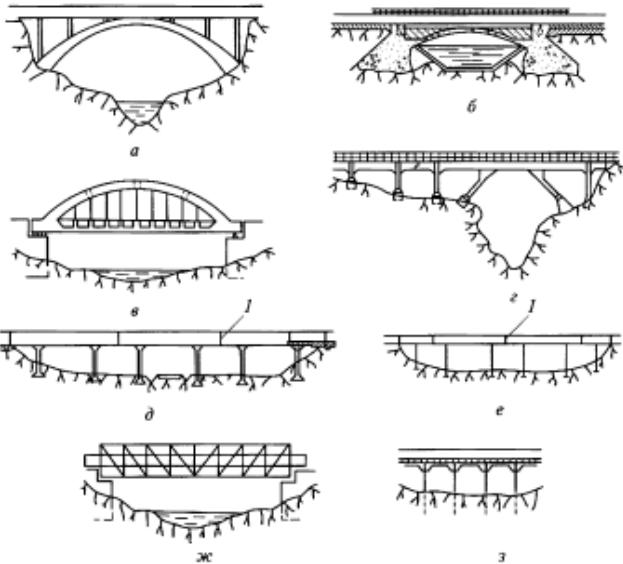

Рисунок 5 – Схемы акведуков различных типов: а– арочный; б – из монолитного железобетона; в – подвесной конструкции; г – рамный железобетонный при глубокой долине; д, е – рамные железобетонные при неглубоких и широких долинах на бетонных и металлических опорах; ж – в виде фермы,

перекрывающей большой пролет; з – многоопорный балочной конструкции; 1 –

шов

Дюкеры подразделяются на два типа: засыпанные, размещаемые под каналами, водотоками и дорогами (рисунок 6, а–г), и открытые,

прокладываемые по склонам и дну пониженных участков трассы канала

(рисунок 6, д).
