гребне и откосах и других); высоты плотины; производства работ и условий эксплуатации. На откосах средних и высоких плотин рекомендуется устраивать бермы, которые увеличивают устойчивость откосов, облегчают поверхностное водоотведение, и улучшают производственные и эксплуатационные условия.

Одним из важнейших элементов насыпной земляной плотины является дренаж тела плотины, который проектируется и строится для защиты и устойчивости низового откоса; повышения устойчивости верхового откоса при быстром понижении уровня воды; отвода воды профильтровавшейся через экран, тело и ядро плотины.

Существование и эксплуатация плотинных водоемов требует устройства водосбросов и водоспусков.

Водосбросы обеспечивают безопасность плотинных водоемов. Они могут устраиваться как в берегах балки или ручья, так и в теле плотины. Если водосброс расположен в берегах, то его основным элементом является подводящий канал криволинейного или прямолинейного очертания, водослив с широким порогом и сбросная часть в виде быстротока или многоступенчатого перепада. По конструкции водосбросы бывают открытые и закрытые.

Водосбросы в теле плотины устраивают закрытыми (сифонные и шахтные). В

ландшафтной архитектуре более зрелищными являются водосбросы с малым удельным расходом воды (до 0,5 м³/с).

Водоспуски служат для хороших условий эксплуатации и ремонта плотинных водоемов. По конструкции они бывают открытыми и закрытыми. В

земляных плотинах обычно устраивают закрытые трубчатые водоспуски из металлических, асбестоцементных и железобетонных труб. В конце трубчатых водоспусков предусматривают устройство для гашения энергии. Донные водоспуски могут выполнять функцию управляемых глубинных водосбросов.

При реставрации земляных плотин прошлых веков часто сталкиваются с зарастанием верховых откосов кустарниковой, а низовых – древесной и

12

кустарниковой растительностью, образованием оврагов на месте боковых водосбросов. В таких случаях производят реконструкцию земляных плотин в земляные водосливные плотины. Русло образовавшегося оврага перекрывают глухой земляной плотиной, а существующую глухую плотину реконструируют в земляную водосливную плотину. Реконструкцию производят с повышением напора воды путем подсыпки двусторонних дамб и низового откоса водосливной части плотины. Если же реконструкция производится без увеличения напора воды и объема водоема, то ниже гребня плотины (на 0,8–1 м)

устраивают выемку для водосливной части с подсыпкой низового откоса в пределах водосливной части.

4 ПРУДЫ, ВОДОЕМЫ-КОПАНИ

Устройство водоемов-копаней обуславливается рельефом местности и типом грунта. При устройстве водоема-копани ориентируются на угол внутреннего трения, который характеризует сопротивление грунтов сдвигу.

Береговая линия водоема может быть разнообразной: прямоугольной,

многоугольной, круглой, эллипсовидной, неправильной геометрической формы.

По форме дна водоемы-копани можно подразделить на плоские, слабо наклонные, параболические, сферические и другие. По глубине такие водоемы,

в зависимости от назначения, могут иметь одно-, двух-, трехступенчатое дно. Но чем меньше глубина, тем быстрее происходит зарастание водоема.

Крепление сухих откосов водоемов-копаней аналогично креплению откосов, а их мокрых откосов может быть выполнено из местных природных материалов, искусственных материалов на базе природных компонентов и современных синтетических материалов (таблица 2).

13

Устройства и конструктивные особенности водоемов-копаней (таблица 3)

отличаются друг от друга размерами, типами грунтов, уровнем залегания грунтовых вод и основными типами водного питания. При устройстве водоемов-копаней различных размеров первоочередной операцией является

вынос проекта в натуру и закрепление контуров водоема кольями и лентами.

Таблица 2 – Материалы для крепления мокрых откосов

14

Продолжение таблицы 2.

каменным мощением по песчаной или щебеночной подготовке

каменной (бутовой) кладкой на цементном растворе

сухой бутовой кладкой

ряжевыми конструкциями из дерева с заполнением булыжником, каменным сколом, гравием, щебнем и другим

габионными стенками и матами в металлических сетках

Водосбросы водоемов-копаней можно разделить на два вида: самотечные водосбросы и водосбросы с механическим подъемом воды. Водоспуски водоемов-копаней, как правило, устраивают с механическим подъемом воды.

Самотечные водосбросы возможны лишь в тех случаях, когда недалеко от водоема находится какой-либо водоприемник, в который можно сбрасывать лишнюю воду (овраг, ручей, речка, глубокий магистральный канал, озеро с высокими берегами и другие).

Если водоем-копань оборудуется донным водоспуском, то при наличии водосброса колодезного типа трубу водоспуска целесообразно вывести в тот же колодец. Для этого в дне водоема напротив колодца делают углубление

(приямок), в котором и устанавливают приемный оголовок донного водоспуска.

Выходной оголовок донного водоспуска оканчивается в колодце на высоте выше минимального уровня, при котором начинается автоматическая работа насоса. Насос при этом все время должен находиться в воде (рисунок 1).

15

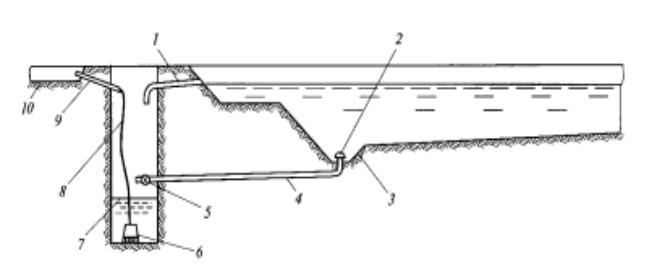

Рисунок 1 – Водосброс и донный водоспуск водоема-копани: 1 – водосброс трубчатого типа; 2 – защитная сетка; 3 – приямок; 4 – дощатый водоспуск; 5 –

вентиль; 6 – погружной дренажный насос с автоматикой; 7 – нижний уровень воды в колодце; 8 – гибкий напорный трубопровод; 9 – напорный трубопровод;

10 – водоотводящий лоток или дождевая канализация непосредственно в водоприемник. Последняя схема возможна тогда, когда водоприемник находится, как правило, на расстоянии не более 100 м.

5 ГИДРОТЕХНИЧЕСКИЕ СООРУЖЕНИЯ, ИСПОЛЬЗУЕМЫЕ В

ЛЕСОПАРКОВОМ СТРОИТЕЛЬСТВЕ

Гидротехнические инженерные сооружения служат для использования имеющихся водных ресурсов объекта, для борьбы с вредным воздействием вод на отдельные участки объекта и как декоративные элементы объектов ландшафтной архитектуры. По назначению гидротехнические сооружения бывают общего и специального назначения.

В состав гидротехнических сооружений общего назначения входят:

˗ подпорные сооружения на водотоках, в основном плотины и дамбы;
