˗водозаборные сооружения на реках, озерах, водохранилищах и других водных объектах;

˗водопроводящие сооружения – каналы, лотки, трубы, гидротехнические туннели, акведуки, дюкеры и другие;

˗сопрягающие сооружения – перепады, быстротоки, регуляторы,

водосбросные, водоспускные сооружения и другие;

˗регуляционные сооружения – струевыправляющие дамбы,

берегоукрепительные, дноукрепительные сооружения и другие.

К гидротехническим сооружениям специального назначения относятся различные гидромелиоративные сооружения: оросительные (ирригационные);

осушительные, в том числе дренажные; обводнительные, в том числе шлюзы-

регуляторы, отстойники, вододелители, водомеры и другие.

5.1 Декоративные гидротехнические сооружения

Искусственные водоемы со специальной ванной для наполнения водой,

устраиваемые по специально разработанному проекту называются бассейнами.

Они предназначены для учебного, спортивного, лечебно-оздоровительного плавания. Открытые бассейны полностью или частично заглубляют в грунт.

Днище и стенки ванны выполняют из железобетона, гидроизолируют и покрывают отделочным материалом. Бассейны обеспечивают коммуникациями

(обеспечивается подача воды, сброс ее через специальные сливы в ливневую канализацию, очистка и подогрев воды). Участки вокруг бассейна покрывают плотным дерном, а дорожки и площадки делают из твердого нескользкого покрытия. Обычно форма бассейна прямоугольная с длиной, кратной 12,5 м. В

зависимости от назначения бассейна ванна состоит из двух частей: мелкой -

глубиной 0,7 – 1 м, и глубокой – глубиной 2,5 - 4,5 м. Плескательные бассейны

17

для детей от 3 до 10 лет должны быть безопасными: глубина от 10 до 40 см,

площадь водной поверхности не менее 50 м², материал ванны – монолитный,

сборной железобетон или пластмасса, внутренняя поверхность – не скользкая, а

углы ванны закругленные.

В ландшафтной архитектуре используют декоративные бассейны, которыепридают пейзажу нарядность, за счет зеркала воды и отражения в ней сооружений, памятников, крон декоративных деревьев и кустарников. Размеры таких бассейнов определяются проектом. Строительным материалом для их устройства является монолитный и сборный железобетон.

Для оформления берегов бассейнов используют камни, керамические и бетонные вазы, скульптуру, мостики, переходы. Дно бассейна декорируют керамической плиткой разных цветов или обрабатывают мозаикой с подсветкой в вечернее время. Бассейны должны быть простой формы, оформлены низким бетонным или каменным бортиком – на уровне газона и площадки, а участки вокруг них – плиточным мощением и вазами-цветочницами простых форм.

Рядом с декоративными бассейнами высаживают растения с четким силуэтом:

кустарники (можжевельники, туи, барбарис Тунберга и другие); многолетние цветочные растения (ирисы, баданы, функии, лилейники, колокольчики,

дельфиниумы, аквилегии, астильбы и другие). Низкие декоративные бассейны оформляют по краю цветущими миксбордерами, посадками многолетних цветочных растений или низких хвойных и лиственных кустарников. Для выращивания водных растений в дне бассейна делают углубление, куда помещают металлическую корзину или бетонную плошку, которая вынимается для осмотра и зимнего хранения растений. Могут быть использованы и простые камни, уложенные по дну с небольшим слоем жирной почвы между ними.

Водопады – это специальные гидротехнические сооружения,

представляющие собой поток воды, падающей с высоты в несколько метров.

Они могут быть одноструйные или многоструйные. Поток воды может

18

прилипать или не прилипать к стене водопада. Струи водопада могут сопрягаться с потоком в нижнем бьефе: с водобойным колодцем для гашения энергии, заполненным водой или с твердой скальной поверхностью,

разбивающей падающий поток на мелкие брызги. Ширина водопада должны быть больше его высоты. Такое соотношение может дать необходимый зрительный эффект. Звонкость водопаду может дать разбивающийся поток о встроенную в нижнем бьефе стеклянную поверхность. Водопады устраивают на перепадах рельефа в двух уровнях. Это достигается водосливными плотинами,

запрудами из камней при условии движения воды с верхнего бьефа в нижний через водосброс. Берега и русло водосброса оформляют камнем или валуном,

древесными и травянистыми растениями, с естественно подведенными дорожками. При регулярной планировке водопад оборудуют малыми архитектурными формами с применением обработанного гранита, мрамора,

плитняка, туфа. Используют искусственно созданные пороги, которые в естественных условиях представляют собой груды камней или скал,

препятствующих быстрому течению потока воды и часто разбивающие этот поток на отдельные струи.

Каскады – это искусственные водопады с малой высотой падения воды (0,5

- 0,8 м), со ступенчатым переливом воды по уступам. Верхние площадки каскада могут иметь горизонтальное или наклонное положение, что уменьшает или увеличивает скорость движения воды.

Каналы – это открытые искусственные водотоки, служащие для соревнований по гребле, водным лыжам и водно-моторным видам спорта,

которые своими правилами определяют их глубину и ширину. Берега каналов крепят сваями, откосы укрепляют дерном, вдоль всего протяжения устраивают набережную с оборудованием для зрителей спортивных состязаний и для отдыхающих у воды. Назначение каналов определяет их четкую геометрическую форму, обогащающую пейзаж линейной перспективой.

19

Ручьи, или протоки – это открытые искусственные водоводы, служащие соединительным звеном между водоемами и предназначенные для прогулок на лодках и водных велосипедах. Ширина протоков зависит от наличия поворотов,

ответвлений в виде рукавов, заводей, островов и порогов. Берега проток в силу слабого течения воды крепят в затопляемой части каменной кладкой или каменной наброской, в незатопляемой - «травянистой одеждой», низкими кустарниками и многолетними травянистыми растениями. В связи с этим они являются излюбленным местом для водоплавающих птиц. Дно и затопляемая часть берега выполняются из естественной или искусственной водонепроницаемой прослойки (прочный полимерный материал и нетканый геотекстиль) с песчаногравийной пригрузкой. Кромка ручья оформляется камнем или декоративной пленкой, в основе которой лежит эпоксидная смола,

покрытая мелкой речной галькой. Элементы ручья изготавливаются вручную из пластика, покрытого натуральным песчаником, а могут использоваться изготовленные на предприятии части ручья: «исток», «водопад», «прямой водоток», «изгиб», «устье», «впадение в водоем», «фильтр». Для движения воды используются специальные насосы.

Фонтаны – это искусственные гидротехнические сооружения,

обеспечивающие выбрасывание струй воды через специальные насадки на трубы (сопла). Струи воды фонтанов падают с различных высот, имеют различный наклон, длину, диаметр, взаиморасположение, что обеспечивается различными способами разбрызгивания. Максимальная высота струи воды не должна превышать половины диаметра чаши фонтана, так как при большей высоте струи воды и сильном ветре вода попадает на окружающую площадку,

что мешает доступу посетителей к фонтану. Расход воды в фонтанах не должен превышать 50 – 60 л/с. Фонтаны могут снабжаться водой из городского водопровода или местного источника с помощью насоса, а иногда оборотной водой – из водоема, в котором устроен фонтан, с помощью насоса (рисунок 2).

20

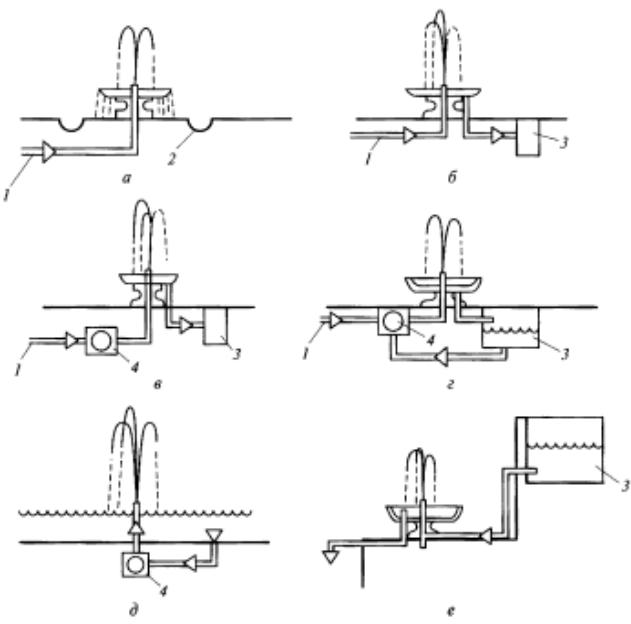

Рисунок 2 – Схемы подачи воды в фонтаны: а – односторонняя из водопровода;

б – со сбросом воды в водоем; в – с созданием напора насосом; г– с оборотом воды; д – подводный фонтан; е–с подачей воды из вышерасположенного водохранилища; 1 – главный водопровод; 2– лоток; 3– водоприемный резервуар;

4– насос

Сброс воды организуют в открытый лоток, ливневую канализационную сеть, а также в бак для оборотного водоснабжения при рециркуляции воды. Для освобождения чаши фонтана от воды на зимний период ее дно выполняют с
