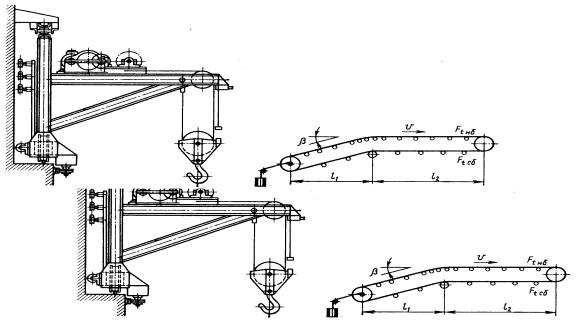

Рис.	10

8.2. Рассчитать ленточный конвейер для перемещения угля (рис.10(б)). Расчетная производительность Q, плотность материала , длины участков

по горизонтали l1,l2 , угол наклона конвейера и скорость транспортируе-

мого материала V приведены в таблице 16.

Требуется: 1) определить ширину ленты с округлением ее до ближайшей стандартной; 2) вычислить силы сопротивления движению ленты на всех участках конвейера; 3) определить силы натяжения ленты и тяговое усилие на всех участках конвейера; 4) по максимальному натяжению ленты определить число прокладок и ее толщину; 5) выбрать конструкцию поддерживающих роликов и барабанов и определить их диаметры; 6) определить мощность электродвигателя и подобрать его по каталогу; 7) определить общее передаточное число привода конвейера, наметить тип передачи и определить передаточное число каждой передачи.

Таблица 16

					Варианты
Величина
Величина	I	2	3	4	5	6	7	8	9	10

Q, т/ч	210	200	190	180	170	160	150	140	130	120

, т/м3	0,9	0,9	0,9	0,9	0,9	0,9	0,9	0,9	0,9	0,9

l1 , м	12	12	14	14	16	16	18	18	20	20
l1 , м
l2 , м	30	31	32	33	34	35	36	37	38	39
l2 , м
, рад	/15	/12	/15	/12	/15	/12	/15	/12	/15	/12

V , м/с	1	1,1	1,2	1,3	1,4	1	1,1	1,2	1,3	1,4

9 – я группа задач

22

9.1. Рассчитать механизм подъёма мачтово-стрелового крана (рис. 11) по данным табл. 17.

Таблица 17

					Варианты
Величина
Величина	1	2	3	4	5	6	7	8	9	10
	1	2	3	4	5	6	7	8	9	10

Вес груза F, кН	20	21	22	23	24	25	26	27	28	30

Скорость подъе-	10	10	11	11	12	12	13	13	14	14
ма груза υ, м/мин

Высота подъема	14	15	16	17	18	19	20	21	22	23
груза Н, м

Режим работы	Л	Л	Л	С	С	С	С	Л	Л	Л

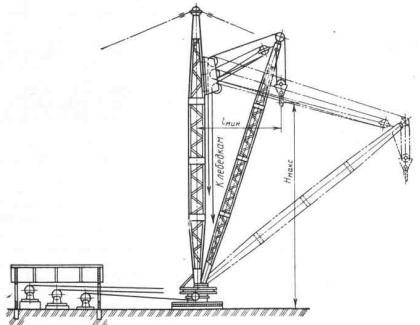

Рис. 11

Требуется: 1) определить мощность электродвигателя и подобрать его по каталогу; 2) определить общее передаточное число механизма, выбрать тип передач, составить кинематическую схему подъемного механизма и произвести кинематический расчет; 3) выбрать тип тормоза, произвести его расчет и подобрать электромагнит по каталогу; 4) рассчитать канат и подобрать его по ГОСТу; 5) определить диаметр, длину, канатоёмкость и толщину стенок барабана, проверить барабан на прочность; 6) определить диаметры блоков; 7) выбрать по ГОСТу крюк.

9.2. Рассчитать пластинчатый конвейер для перемещения руды (рис.12). Расчетная производительность Q, плотность материала , длины

участков по горизонтали l1,l2 , угол наклона конвейера и скорость транспортируемого материала V приведены в таблице 18.

23

Требуется:1) определить конструктивные параметры несущего полотна конвейера; 2) вычислить силы сопротивления движению несущего полотна на всех участках конвейера; 3) определить силы натяжения тяговой цепи и тяговое усилие на приводной звездочке; 4) по максимальному натяжению выбрать тяговый орган конвейера; 5) выбрать конструкции направляющих роликов и приводную звездочку, определить их диаметры; 6) определить мощность электродвигателя; 7) определить общее передаточное число привода конвейера; 8) наметить тип передач и определить передаточное число каждой передачи.

Рис. 12

Таблица 18

					Варианты
Величина
Величина	I	2	3	4	5	6	7	8	9	10

Q, т/ч	160	170	180	190	200	210	220	230	240	250

, т/м3	2,0	2,0	2,1	2,1	2,2	2,2	2,3	2,3	2,4	2,4

l1 , м	30	30	35	35	40	40	45	45	50	50
l1 , м
l2 , м	75	80	85	90	95	100	105	110	115	120
l2 , м
, рад	/10	/12	/10	/12	/10	/12	/10	/12	/10	/12

V , м/с	0,6	0,65	0,7	0,75	0,8	0,6	0,65	0,7	0,75	0,8

10 – я группа задач

10.1. Рассчитать механизм подъема автомобильного крана (рис. 13) по данным табл. 19.

Требуется: 1) определить мощность двигателя, потребную для подъема груза; 2) определить общее передаточное число привода механизма, выбрать тип передач, составить кинематическую схему подъемного механизма и произвести кинематический расчет; 3) выбрать тип тормоза и произвести его расчет; 4) рассчитать канат и подобрать его по ГОСТу; 5) определить диаметр, длину, канатоемкость и толщину стенок барабана, проверить барабан на прочность; 6) определить диаметр блоков; 7) выбрать по ГОСТу крюк.

24

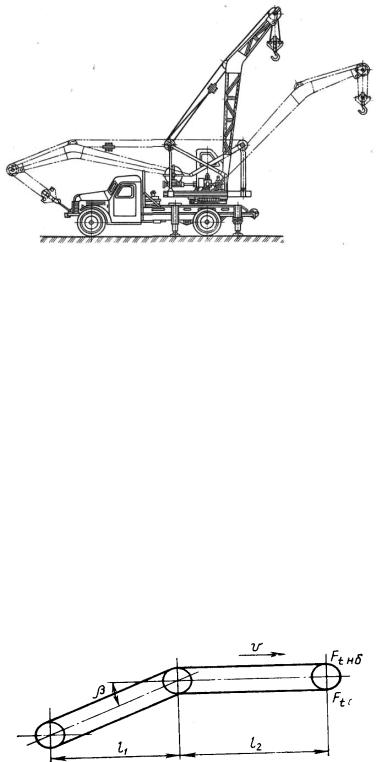

Рис. 13

Таблица 19

Величина					Варианты

	1	2	3	4	5	6	7	8	9	10

Вес груза F, кН	30	35	40	45	50	55	60	65	70	75

Скорость подъема м/мин	8	8	7	7	6	6	5	5	4	4

Высота	10	10	11	11	12	12	13	13	14	14
подъема H, м

Режим работы	С	С	С	С	С	Л	Л	Л	Л	Л

10.2. Рассчитать пластинчатый конвейер для перемещения дробленного камня (рис.14). Расчетная производительность Q, плотность материала ,

длины участков по горизонтали l1,l2 , угол наклона конвейера и скорость транспортируемого материала V приведены в таблице 20.

Рис. 14

Требуется:1) определить конструктивные параметры несущего полотна конвейера; 2) вычислить силы сопротивления движению несущего полотна на всех участках конвейера; 3) определить силы натяжения тяговой цепи и тяговое усилие на приводной звездочке; 4) по максимальному натяжению выбрать тяговый орган конвейера; 5) выбрать конструкции направляющих роликов и приводную звездочку, определить их диаметры; 6) определить мощность электродвигателя; 7) определить общее передаточное число при-

25

вода конвейера; 8) наметить тип передач и определить передаточное число каждой передачи.

Таблица 20

					Варианты
Величина
Величина	I	2	3	4	5	6	7	8	9	10

Q, т/ч	350	340	330	320	310	300	290	280	270	260

, т/м3	1,8	1,9	2,0	1,8	1,9	2,0	1,8	1,9	2,0	1,8

l1 , м	40	42	44	46	48	50	52	54	56	58
l1 , м
l2 , м	62	64	66	68	70	72	74	76	78	80
l2 , м
, рад	/10	/12	/10	/12	/10	/12	/10	/12	/10	/12

V , м/с	0,5	0,6	0,7	0,5	0,6	0,7	0,5	0,6	0,7	0,5
