1 Построение заданного сечения
С помощью инструментов панели Черчение постройте заданное сечение в относительных декартовых координатах (в примере рассматривается сечение в виде уголка)
2 Перенос точки начала координат
Задание |
новой |
|
ЛК команды меню Сервис Новая ПСК На- |
Значок |
системы ко- |
системы |
коор- |
|
чало и щелчок ЛК с помощью объектной при- |
ординат |
перенесется |
динат |
|
|
вязки на левую нижнюю точку сечения |
в указанную точку |
|
|
|
|
|
||
|
|
|
|
|
|
3 Создание области
Создайте область на базе начерченного сечения аналогично как в лабораторной работе 2
4 Вычисление центра тяжести сечения
С помощью запроса о свойствах области найдите координаты центра тяжести (масс) сечения
5 Перенос точки начала координат в точку центра тяжести сечения
Задание |
новой |
|
ЛК команды меню Сервис Новая ПСК На- |
Значок |
системы ко- |
системы |
коор- |
|
чало и введите в КС координаты центра тя- |
ординат |
перенесется |
динат |
|
|
жести сечения ∟ |
в точку центра тя- |
|
|
|
жести |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
6 Получение сведений об основных геометрических характеристиках сечения
С помощью запроса о свойствах области найдите основные геометрические характеристики. Скопируйте эти данные из текстового окна в буфер и дальше вставьте их в тестовые надписи
7 Оформление чертежа
Оформите чертеж, согласно образцу, приведенному в приложении Г, сделайте дополнительные построения, проставьте размеры, создайте текстовые надписи
8 Перенос объектов на соответствующие слои
С помощью диспетчера слоев перенесите все объекты на соответствующие слои
5 ВАРИАНТЫ ЗАДАНИЙ
Варианты заданий для лабораторных работ берутся из таблиц 2, 3 по номеру варианта. Номер варианта представляет двухзначное число – последние две цифры шифра зачетной книжки (студенческого билета).
В приложениях Б, В, Д, Е приведены образцы оформления лабораторных работ 1, 2 в программах MathCAD и Excel. Образец титульного листа к лабораторным работам приведен в приложении Б.
16

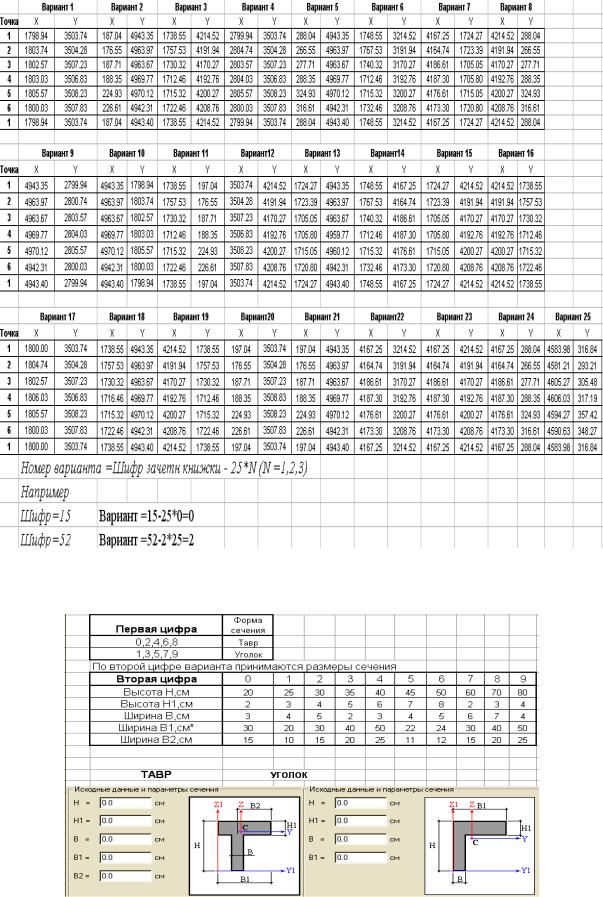

Таблица 2 – Варианты заданий к лабораторной работе 1
Таблица 3 – Варианты заданий к лабораторной работе 2
17
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Фрэй, Д. Изучаем AutoCAD 2007 и AutoCAD LT 2007 с самого нача-
ла: специальный справочник / Д. Фрэй. – М. : НТ Пресс, 2008. – 528 с.
2. Погорелов, В. AutoCAD 2007. Экспресс-курс / В. Погорелов. –
М.: БХВ-Петербург, 2007. – 560 с.
18
ПРИЛОЖЕНИЕ А

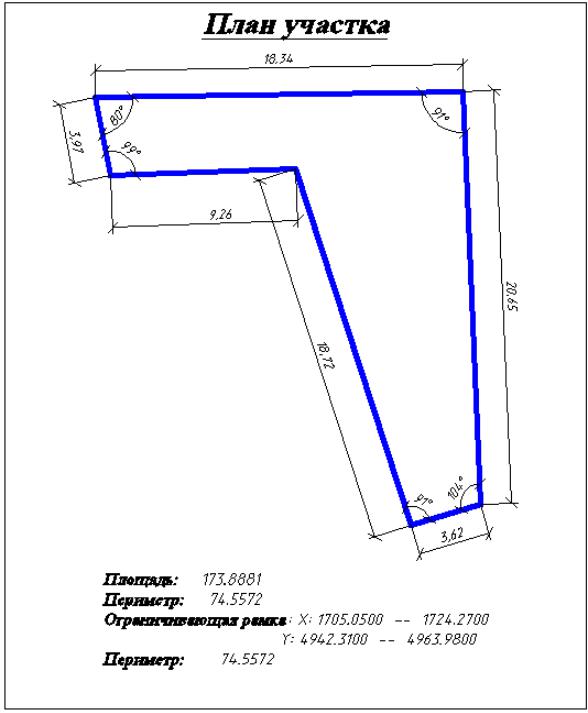

ПРИМЕР ОФОРМЛЕНИЯ ЛАБОРАТОРНОЙ РАБОТЫ 1 «ПОСТРОЕНИЕ ПЛАНА УЧАСТКА» В ПРОГРАММЕ AUTOCAD
