Используя дополнительные штрихи сетки нитей, снимают два отсчета по верхнему и нижнему штрихам и определяют расстояние от точки установки прибора до точки установки рейки. Полевые измерения записывают в журнал тахеометрической съемки.

Исходными данными для выполнения задания являются полевые материалы тахеометрической съемки:

−кроки (схематический чертеж местности) рис. 7;

−журнал тахеометрической съёмки (табл. 4);

−отметка первой станции (НI)(табл. 5);

−азимут опорной линии (станция I − II)(табл. 5).

Данную расчетно-графическую работу следует выполнять в следующей последовательности:

1.Перечертить кроки съёмки лесного участка, приведённого на рис. 7, в тетрадь пояснительной записки контрольной работы.

2.Переписать в чистый бланк журнала тахеометрической съёмки данные полевых измерений, приведённые в табл. 5.

3.Обработать журнал тахеометрической съёмки для получения отметок (высот) съёмочных точек в следующей последовательности.

Определить место нуля (МО) вертикального круга на каждой станции тахеометрического хода по формуле

MO = Л+2 П ,

где Л и П − отсчёты по вертикальному кругу при визировании на точку соответственно при КЛ − «круг лево» и КП − «круг право» относительно зрительной трубы тахеометра.

Вычислить углы наклона (вертикальные углы) v линий визирования к горизонту для опорной стороны по формуле

ν = Л +2 П ,

для линий на реечные точки

ν = Л−МО.

Вычисленные МО и ν с указанием знака вписать в соответствующие графы журнала.

Если угол наклона ν>2º, то измеренные дальномером расстояния S' следует привести к горизонтальной проекции s по формуле

17

s= S´cos2 ν.

Востальных случаях, когда v < 2º, измеренные расстояния принимают за горизонтальные проекции и без изменений записывают в графу 11.

Превышения h между станциями хода и реечными точками вычисляют по формулам:

Если высота инструмента i равна высоте V, превышение h вычисляют по формуле

Знак превышения определяется по знаку угла наклона. Отметка станции II вычисляется по формуле

HII = HI + hср.

Отметка станции I принимается согласно варианту студента из табл. 5. Абсолютное значение среднего превышения находят по формуле

hср = hпр +2 hоб ,

где hпр и hоб − соответственно превышение станции I над станцией II и превышение, полученное при обратном визировании, то есть со станции II и I. При этом расхождение абсолютных величин прямого и обратного превышения не должно превышать 0,04 м на каждые 100 м длины линии.

Отметки реечных точек Hp вычисляют по превышениям на эти точки hp по формуле

Hp = Hcm + hp.

Вычисленные значения превышений с их знаками и отметки точек с округлением до 0,1 м записывают в соответствующие строчки и графы журнала тахеометрической съёмки.

Например:

Горизонтальное проложение s = 164,2м

Превышение табличное hI-II = s tg ν = 164,2 tg (– 0024') = –1,14м

18

hср = hпр +2hобр = −1,142+1,10 = −1,12 м,

где hпр – прямое превышение (со станции I на станцию II); hобр – обратное превышение (со станции II на станцию I).

HII = HI + hср = 41,78 + (– 1,12) = 40,66 м.

Последовательно аналогично вычисляют высоты остальных реечных то-

чек.

4. Топографический план участка строится на основании кроки и журнала тахеометрической съёмки на листке чертёжной бумаги размером 200х300 мм в масштабе 1:2000. Для этого на листке бумаги прочертить стрелкой направление меридиана с севера на юг и наметить положение первой станции таким образом, чтобы при последующем построении изображаемый участок местности расположился бы в центре (симметрично) листку бумаги. От станции I по румбу (азимуту) и средней длине в заданном масштабе определяется положение станции II.

Реечные точки на план накладываются по измеренным горизонтальным (полярным) углам и расстояниям S до каждой реечной точки от станции в том же масштабе. При нанесении реечных точек 1−4, снятых со станции I, транспортир прикладывают центром в точке I и нулевым диаметром по линии I−II, так как при визировании с I на II станцию отсчёт на горизонтальном лимбе составлял 0º00' (см. табл. 4). При этом транспортир прикладывают так, чтобы его градусные деления возрастали от линии I−II по ходу часовой стрелки.

Реечные точки 5−9 накладываются на план по полярным углам и расстояниям на станции II от линии II−I по ходу часовой стрелки. Далее на план перенести с кроки (рис. 7) только направления (стрелки) однородных склонов поверхности земли. В результате чего получится сеть треугольников. Возле каждой точки на плане написать в виде дроби номер точки в числителе, а в знаменателе − отметку точки с точностью до 0,1 м из журнала тахеометрической съёмки (колонка 14).

19

Таблица 4

Полевой журнал тахеометрической съемки

На основании отметок точек, направлений однородных склонов следует определить положение горизонталей с высотой сечения рельефа через 1 м. Для этого по сторонам треугольников следует определить положение горизонталей с соответствующими отметками горизонталей графическим способом, то есть произвести графическую интерполяцию. После этого точки с одинаковыми отметками, расположенные на сторонах треугольников, образованных линиями со стрелками, соединить плавными кривыми линиями − горизонталями. Соединять точки одноименных горизонталей следует последовательно, в пределах одного треугольника, затем смежного и т.д. По линии I − II интерполирование горизонталей не производится.

Пример проведения (интерполирования) горизонталей графическим способом показан на рис. 8, а. Для выполнения задания предварительно необходимо на листке кальки (восковки) размером 10х10 мм вычертить график (палетку) в виде ряда параллельных линий, проведённых через 10 мм, и 5 мм (рис. 8, б).

20

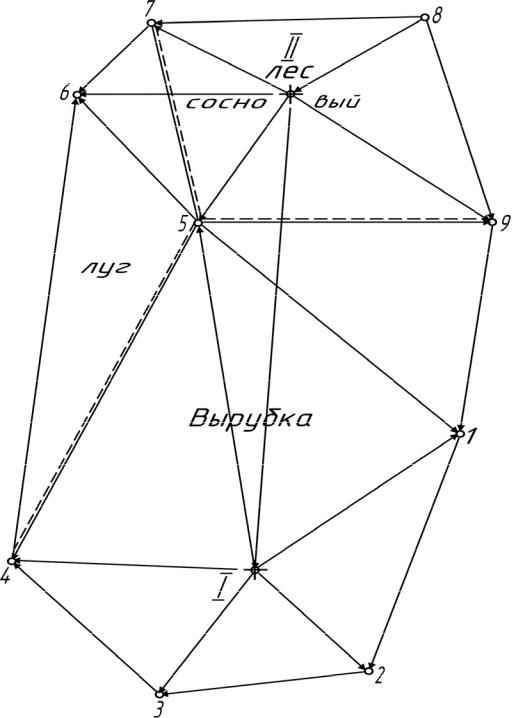

Рис. 7. Кроки лесного участка

Например, для определения положения горизонталей по линии I−1 накладывают палетку так, чтобы точка 1 с отметкой 27,8 м расположилась от линии палетки с отметкой 27 м на расстоянии 0,8 части промежутка между этой линией и линией с отметкой 28 м. Промежуток разделяют на части глазомерно по направлению, перпендикулярному к линиям. В этом положении график прикалы-
