сичных веществ с отработавшими продуктами сгорания топлива, например за счет впрыска воды или пара в камеру сгорания для подавления образования окислов азота без снижения экономичности цикла [15].

Принципиальная схема теплохладоэнергетического агрегата на базе ГТУ приведена на рис. 1.1, б.



Пар потребителю





ВПГ



КС





ГТ



ГТ



Г



Г

К

~

К

~







Тепло-

Воздух из



Воздух из

потребителю

атмосферы



атмосферы



Э1



Э1



Э2



Э2



Э3



Э3



ВО





ВО





Г ~

Д



Г ~

Д





Х

Газ



Х

Газ



в атмосферу



в атмосферу











а





б



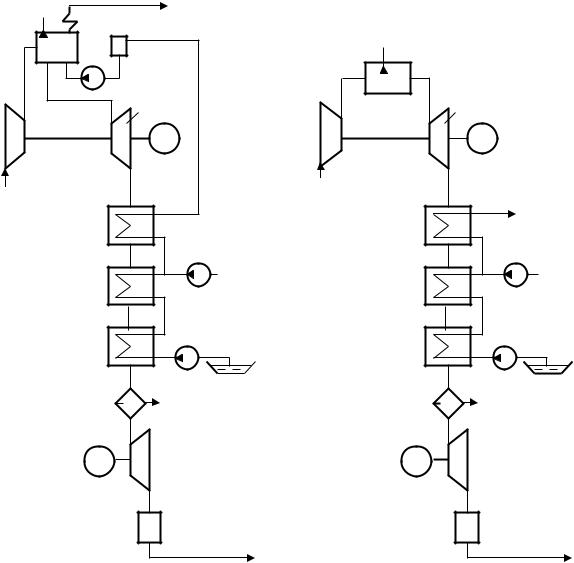

Рис. 1.1. ПГУ с ВПГ и глубоким охлаждением газов (а), ГТУ с глубоким охлаждением газов (б): К – компрессор; ВПГ высоконапорный парогенератор; ГТ – газовая турбина; Э1, Э2, Э3 – кипящая, сухая и мокрая ступени напорного экономайзера; ВО – сепаратор капельной влаги; Д – турбодетандер; Х – холодильная камера; КС – камера сгорания; Г электрогенератор

Ранее отмечалось, что снижение содержания СО2 в уходящих газах энергоустановок имеет существенное значение для оценки их экологиче-

10

ской эффективности. Вместе с тем диоксид углерода является ценным технологическим продуктом, находящим все более широкое применение в различных отраслях хозяйства, и потребность в нем в настоящее время полностью не удовлетворяется [10, 11, 25, 31]. В нашей стране 15 % годового выпуска твердого диоксида углерода и 40 % жидкого СО2 производится на базе специального сжигания топлива [25, 31]. При этом для производства 1 т СО2 сжигается 1 1,3 т условного топлива. Ежегодный расход топлива на нужды производства СО2 составляет более 200 тыс. т в год. Причем используются только высокосортные виды топлива, такие как кокс, антрацит АК, природный газ и др. Поэтому разработка и осуществление мероприятий по извлечению диоксида углерода вымораживанием из продуктов сгорания топлива приводит к повышению экономической и экологической эффективности энергоустановок и решает задачу производства СО2 наиболее дешевым способом.

Исследование различных схем теплохладоснабжения предприятий, потребляющих теплоту, электроэнергию и холод (СО2), показывает, что комплексное производство этих видов энергии в ТХЭА, по сравнению с существующим раздельным, позволяет снизить расход топлива на 30 40 % [12, 13, 35].

При этом выработанный диоксид углерода может найти широкое при-

менение [11, 25]:

в сельском хозяйстве для хранения и транспортировки продукции животноводства и растениеводства, для газовой подкормки растений в закрытых грунтах, при производстве хлореллы, используемой в качестве кормовой добавки скоту, и др. [28];

на машиностроительных предприятиях в литейном и сварочном це-

хах;

в химической промышленности при производстве полимеров;

для искусственного воздействия на переохлажденные облака и туманы в целях получения дополнительных осадков, борьбы с градобитием и др.;

для тушения пожаров.

Однако наибольшее применение диоксида углерода следует ожидать в нефтедобывающей промышленности, где СО2 в жидком виде применяется для искусственного воздействия на пласт, что позволяет увеличить нефтеотдачу пластов на 8 16 % и ускорить темпы разработки нефтяных месторождений в 1,5 2 раза.

В настоящее время производится разработка концепции (технологии) создания эффективных экологически чистых стационарных или передвижных источников теплоснабжения сел и малых городов Российской Федерации с необходимой производительностью: для централизованного тепло-

11

снабжения от 1 до 60 Гкал/ч; для децентрализованного до 1 Гкал/ч. Основной вид топлива – каменный уголь и природный газ.

Учитывая, что ТХЭА обладают высокой тепловой и экологической эффективностью, они могут найти широкое применение для производства теплоты как для централизованного, так и децентрализованного теплоснабжения сел, малых городов и отдельных промышленных предприятий, заменив малоэффективные котельные агрегаты [12, 13, 34].

В качестве газотурбогенераторов и турбодетандеров при создании ТХЭА могут быть использованы как стационарные, так и транспортные газотурбинные двигатели и их элементы, применение которых позволит значительно сократить сроки проектирования, изготовления и ввода агрегатов в действие.

Следует отметить, что в настоящее время работы по созданию ГТД малой мощности для отопительно-вентиляционной техники начаты как в нашей стране, так и за рубежом (США, Франции, Великобритании, ФРГ) [19, 26]. При этом с целью сокращения тепловых потерь при передаче энергии на большие расстояния предлагается децентрализация энергоснабжения сел, малых городов и предприятий сельскохозяйственной и пищевой промышленности. На базе ГТУ созданы мощные отопительные генераторы теплоты с комплексной выработкой электроэнергии или холода для систем кондиционирования воздуха. В качестве базовых турбоагрегатов применяют газовые турбины малой мощности. Теплопроизводительность таких агрегатов 300 1200 кВт. Прогнозируется, что потребность в таких установках будет исчисляться миллионами штук. В качестве топлива для ГТУ используется жидкое и газообразное. Проводятся разработки ГТУ со встроенными газификаторами каменного угля.

12

2. ТЕРМОДИНАМИЧЕСКИЙ ЦИКЛ ТЕПЛОХЛАДОЭНЕРГЕТИЧЕСКОГО АГРЕГАТА

2.1. Теоретический цикл теплохладоэнергетического агрегата

На рис. 2.1 представлены принципиальная схема и теоретический цикл агрегата в диаграмме Т-s.

Предположим, что процессы сжатия и расширения осуществляются изоэнтропно; подвод и отвод теплоты – изобарно при бесконечно малой разности температур между источниками; показатели адиабат одинаковы для всех газов, участвующих в процессах ТХЭА.





Топливо















Т











4











КС





















р3









































3













4















3



























































































К













Т









Д

2

р2



5











































1















5 6

7



р1



5’

























Пар









ТОС 6















































































































































Воздух ТО



















Х





1











































7

























































Вода



















s









1























































а





















б







Рис. 2.1. Принципиальная схема ТХЭА (а) и теоретический цикл его работы в Т-s-диаграмме (б): К – компрессор; КС – камера сгорания; Т – турбина; ТО – теплообменник; Д – турбодетандер; Х – холодильная камера

Процессы, происходящие в цикле: 1-2-3 – сжатие воздуха в компрессоре; 3-4 – подвод теплоты сгорания топлива;

4-5 – расширение продуктов сгорания топлива в газовой турбине; 5-2-6 – отвод теплоты (теплопроизводительность); 6-7– расширение продуктов сгорания в турбодетандере;

7-1 – отвод теплоты от холодного источника (холодопроизводительность).

13

Работа сжатия в компрессоре

lК = h3 h1 .

Работа расширения в турбине

lТ = h4 h5 .

Работа расширения в турбодетандере lД = h6 h7 .

Подвод теплоты сгорания топлива

qТ = h4 h3 .

Отвод теплоты (теплопроизводительность) q = h5 h6 .

Холодопроизводительность

q0 = h1 h7 .

Анализ рис. 2.1 показывает, что цикл ТХЭА можно представить как совокупность двух термодинамических циклов: прямого (2-3-4-5-2) и обрат-

ного (1-2-6-7-1).

Работа прямого цикла

lП = (h4 h5) – (h3 h2).

Работа обратного цикла

lО = (h6 h7) – (h2 h1).

При выработке в агрегате только теплоты и холода работа прямого цикла используется для осуществления обратного цикла

lП = lО . (2.1)

Сравним цикл ТХЭА с прямым термодинамическим циклом 1-3-4-5'-1, в котором осуществляется подвод такого же количества теплоты сгорания топлива при постоянном давлении. Уменьшение работы в цикле ТХЭА в связи с недорасширением в газовой турбине и снижением температуры потока перед детандером по сравнению с прямым термодинамическим циклом составляет

l = l lП + lО

или



l = l' + lО .

(2.2)

Здесь l – работа цикла 1-3-4-5'-1; l' = l lП – работа цикла 1-2-5-5'-1.



Запишем выражение (2.2) через энтальпии:



l = (h5 h5') – (h6 h7).

(2.3)

В цикле ТХЭА происходит увеличение количества выработанной теп-

лоты



q = (h5 h6) – (h5' h1) – (h1 h7) = (h5 h5') – (h6 h7).

(2.4)

Рассматривая выражения (2.3) и (2.4), убедимся в их идентичности:



l = q.

(2.5)

Сравнение циклов показывает, что в ТХЭА за счет уменьшения полезной работы вырабатывается большее количество теплоты с более высоким

14
