2. ПРИМЕР ОФОРМЛЕНИЯ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ
Образец содержания и оформления пояснительной записки курсового проекта по теме «Механический привод (редуктор с червячной зубчатой передачей)» рассмотрен на примере, приведённом на страницах 6 – 55 настоящего пособия.
Пояснительная записка включает в себя: титульный лист; заглавный лист с содержанием записки; техническое задание на проектирование; описание спроектированного привода; кинематический расчёт и выбор электродвигателя; расчёт червячной зубчатой передачи; эскизную компоновку редуктора; определение ориентировочных диаметров валов и подробный расчёт тихоходного вала редуктора на статическую прочность и выносливость; выбор подшипников качения; выбор стандартной муфты; выбор шпонок и проверочный расчёт на их прочность; вопросы смазки деталей редуктора; обоснование принятых посадок в соединениях редуктора; перечень чертежей и спецификаций; список используемых источников.
5
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Сибирская государственная автомобильно-дорожная академия (СибАДИ)»
Кафедра механики
МЕХАНИЧЕСКИЙ ПРИВОД
Пояснительная записка ДМ 12– 01.00.00 ПЗ
Руководитель проекта канд. техн. наук, доц. Иванов И. И.
Автор проекта студент группы Петров П. П.
Омск – 2015
6
Содержание
1Задание на проектирование……………………………………………..4
2Описание спроектированного привода……………………….………..5
3Кинематический расчёт и выбор электродвигателя…………………..6
3.1Определение частоты n2 вращения тихоходного вала………..6
3.2Определение требуемой мощности Ртр.э электродвигателя…..7
3.3 Предварительное определение частот nэI , n1I вращения вала электродвигателя и быстроходного вала редуктора…………...8
3.4Выбор электродвигателя…………………………….…………..9
3.5Определение фактического значения передаточного
числа U редуктора……..………………………………………..10 3.6 Определение мощности Р1 на быстроходном
валу редуктора…………..……………………………………...11 3.7 Определение крутящих моментов Т1, Т2 на валах
редуктора………………..……………………………………....12
4Расчёт червячной передачи……………………………..…................13
4.1Выбор кинематической схемы червячного редуктора………13
4.2Выбор числа витков (заходов) червяка……………………….13
4.3Определение числа зубьев
червячного колеса………………..………………………..…...13 4.4 Определение приближённого значения
sскольжения…………..…………………………...14
4.5Выбор материалов и допускаемых напряжений……..………14
4.6Выбор коэффициента q диаметра червяка………..…………..16
4.7Определение межосевого расстояния………………….……..17
4.8Определение модуля зацепления…………………….……......17
4.9Определение коэффициентаскорости V
смещения инструмента…………………..………………..……17
4.10Определение действительной скорости скольжения………...18
4.11Определение коэффициента полезного действия η
червячной передачи……………………………………………19 4.12 Проверочные расчёты червячной передачи………………..…20
Изм. Лист |
№ докум. |
Подпись Дата |
Разраб. |
Иванов И. И. |
|
Провер. |
Петров П. П. |
|
Реценз. |
|
|
Н. Контр. |
Козлов К. К. |
|
Утверд. |
Баранов Б. Б. |
|
ДМ 12-01.00.00.ПЗ
Механический |
Лит. Лист |
Листов |
|
2 |
56 |
||
привод |
|||
|
|
||
Пояснительная |
СибАДИ |
|
|
записка |
|
|
7
4.13 Определение основных геометрических параметров червячной передачи………………………………………….…22
4.14Определение сил в зацеплении………………………………..24
4.15Тепловой расчёт червячной передачи………………………...25 5 Эскизная компоновка редуктора…………………………..……….27
5.1Определение ориентировочных диаметров валов…….……....27
5.2Разработка эскизной компоновки тихоходного вала …………28 6 Расчёт тихоходного вала редуктора………………………………..30
6.1Расчёт на статическую прочность……………………………....30
6.2Расчёт на выносливость………………………………………....34 7 Выбор подшипников качения……………………………………....38
7.1Определение внешних нагрузок, действующих на подшипник…………………………….……....38
7.2Выбор типа подшипника качения……………………………….39
7.3Предварительный выбор типоразмера подшипника……….…..39
7.4Определение требуемой долговечности подшипника…….……40
7.5Определение расчётной долговечности подшипника………....40 8 Выбор стандартной муфты………….……………………….………44 9 Выбор шпонки и проверочный расчёт её на прочность…………..46 10 Смазывание деталей и узлов редуктора…………………………..48
10.1Смазывание зубчатой передачи и подшипников……………..48
10.2Смазочные устройства………………………………………….48
10.3Уплотнительные устройства…………………………….……..49 Список использованных источников………………….……………...50
|
ДМ 12-01.00.00.ПЗ |
Лист |
|
Изм. Лист № докум. Подпись Дата |
3 |
||
|
|||
|
|
8
1 Задание на проектирование
СибАДИ, кафедра механики
Техническое задание на курсовой проект по дисциплине «Детали машин и основы конструирования»
Факультет «Автомобильный транспорт» Студент Иванов И. И., группа НКТб-11А1 Номер задания – 12, вариант задания – 01
Спроектировать механический привод согласно кинематической схеме (рисунок 1).

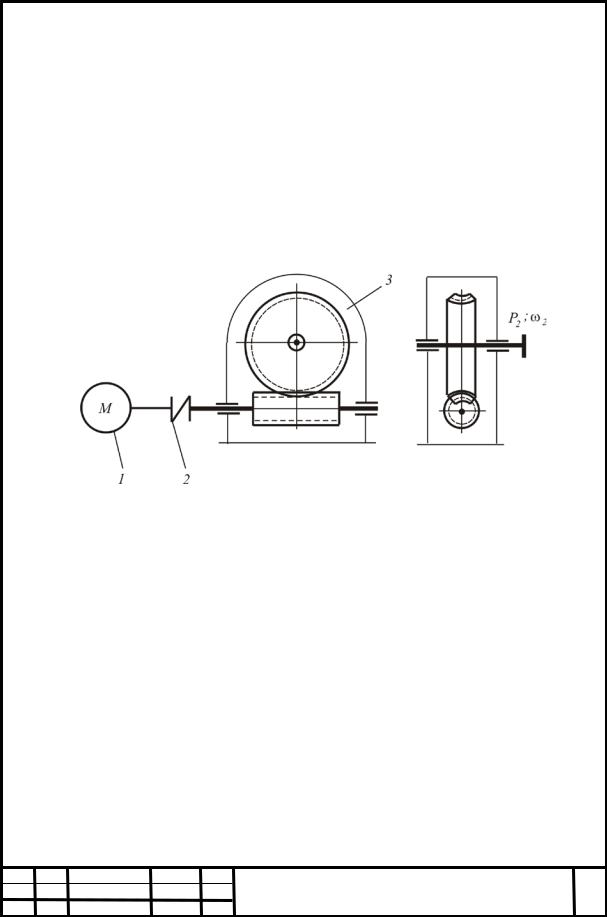

Рисунок 1 – Кинематическая схема механического привода с червячным редуктором: 1 – электродвигатель; 2 – муфта; 3 – червячный редуктор
Исходные данные для проектирования:
выходная мощность Р2 = 1,8 кВт; угловая скорость ω2 = 3,4 рад/с; характер нагрузки – постоянный; режим работы – средний; срок службы L = 5 лет; коэффициент суточной загрузки Ксут = 0,6; коэффициент годичной загрузки Кгод = 0,5.
Разработать:
сборочный чертёж редуктора; рабочие чертежи двух деталей редуктора (тихоходный вал; зубчатое колесо тихоходного вала).
Оформить пояснительную записку.
Дата выдачи задания на курсовой проект Дата защиты курсового проекта Консультант Оценка курсового проекта
|
ДМ 12-01.00.00.ПЗ |
Лист |
|
Изм. Лист № докум. Подпись Дата |
4 |
||
|
|||
|
|
