ВВЕДЕНИЕ

Процесс проектирования любого изделия традиционно принято разделять на несколько стандартных этапов, таких как формирование внешнего вида изделия (эскизный проект), анализ его прочностных характеристик, оптимизация конструкции с учетом первых двух этапов, технологическая проработка конструкции изделия, создание экспериментальных образцов, натурные испытания и т.д. Поскольку процессу проектирования свойственно неоднократно возвращаться к началу проекта, вопрос автоматизации проектирования имеет актуальность для большинства предприятий и конструкторских бюро.

С появлением современных систем автоматизированного про-

ектирования (САПР) инженер может сразу работать в реальном трехмерном пространстве (3D). Теперь проектированиеИ идет не от

2D-чертежа к 3D-облику изделия, а в обратном направлении – от пространственной модели к автоматическиДсгенерированным чертежам, минуя затраты времени на их создание. Также в некоторых системах 3D-модель напрямую может передаваться в производство.

В AutoCAD можно создаватьАтри типа моделей 3D-объектов: каркасные, поверхностные и твердотельные. Каркасные модели представляют собой модели бобъектов, как бы созданные из проволоки: они не имеют поверхностей, а просто дают представление о форме 3D-объектов, показываяиих ре ра.

Поверхностные модели уже несут информацию о поверхности модели, формирующейСвнешн й вид объекта. При этом поверхности могут быть окрашены, а сами поверхностные модели могут закрывать объекты, находящиеся позади них. Поверхностная модель представляет собой, по сути, каркасную модель, обтянутую каким-либо материалом (тканью, бумагой). Она дает представление о внешнем виде объекта, но абсолютно не учитывает того, что находится внутри объекта.

Например, можно построить поверхностную модель кубика. Она будет выглядеть, как проволочный каркас, обтянутый каким-то материалом. Форму таким образом мы изобразим, но изначальный кубик может быть ящиком, полым внутри, а может быть и цельным кубом.

Поверхностные модели для обоих случаев будут одинаковыми. Наибольшую информацию о моделируемых объектах несут

твердотельные 3D-модели (их еще называют просто телами). При этом они позволяют учитывать то, что внутри объект не является по-

3

лым. Благодаря этому можно комбинировать тела, объединяя и вычитая их, и создавать таким образом новые, более сложные модели. Если твердотельную модель разрезать, то станет видно ее внутреннее устройство. С поверхностными объектами это делать нельзя, так как в их случае вы имеете дело лишь с набором поверхностей.

Каркасные модели в AutoCAD наиболее просты в построении и представляют собой, по сути, двухмерные объекты, помещенные в трехмерное пространство. При их построении можно использовать весь спектр инструментов, предназначенных для двухмерного черчения в AutoCAD. В дальнейшем они бывают очень полезны как основа при создании поверхностных 3D-моделей.

Поверхностные модели очень хорошо использовать для построения объектов необычной формы: они дают полное представление о форме объектов, и этого может быть вполне достаточно, ведь не во всех случаях нужны твердотельные 3D-модели с их особенностя-

Загрузка AutoCAD. Создание нового файла

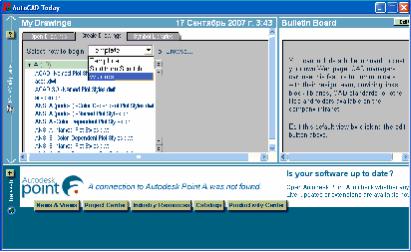

При загрузке AutoCAD на экране появляется окно Startup (AutoCAD Today), в котором можно выбрать вариант начала работы с пакетом (рис. 1):

–закладка Open a Drawing позволяет открыть существующий чертеж;

–закладка Create Drawings предназначена для создания нового проекта с пользованием шаблона (Template), черновика (Start from Scratch) или мастера (Wizards);

–закладка Symbol Libraries позволяет создавать чертежи, ис-

пользуя готовые библиотечные примитивы.

4

При выборе варианта Start from Scratch (Metric) создается документ AutoCAD формата 4 (210 – 297 мм) с метрическими настройками, относящимися к системе измерения, в основу которой положена единица длины «метр».

Вариант Wizards является более функциональным и позволяет на этапе создания проекта установить все основные параметры чер-

тежа (Unit of measurements – система измерения; Angle of measurement – единицы измерения углов и направление их рисования; Area – размер чертежа).

Вариант Templateи(бспользование шаблона) позволяет пользователю выбрать шаблон, представляющий собой чертеж конкретного формата с готовой рамкой. В том случае, если при запуске AutoCAD самостоятельно создает рабочий файл и отсутствует окно Startup ка-

кого-либо вида (в зависимости от версии), то настройки метрической системы, пределов чертежа и другое необходимо сделать вручную.

Главное меню содержит следующие пункты: File – меню работы с файлами;

Edit – меню команд редактирования; View – меню команд управления экраном; Insert – меню команд вставки объектов;

Format – меню команд управления слоями, цветом, типом линии и стилями;

Tools – меню команд управления системой и установки системы координат;

Draw – меню команд рисования графических примитивов;
