Очень часто при выполнении планов разных этажей, исполнителями допускается грубейшая ошибка. При копировании основы для выполнения планов разных этажей, не корректируется изображение лестниц.

Следует помнить, изображение лестниц на первом, промежуточном и верхнем этажах различно, несет дополнительную информацию, важную для оценки всего объемно-планировочного решения, которая значительно искажается указанной ошибкой.

С4. Разрезы. Различают архитектурный и конструктивный разрезы.

Если первый позволяет не показывать толщину чердачного перекрытия, конструкцию крыши, перекрытий и фундаментов, указывать состав и тол-

щину слоев пола кровли лишь в выносной надписи, то второй требует

произвести детал ровку всех конструктивных элементов здания. В рамках курсовогоипроекта может быть выполнен как тот, так и другой, однако в случае выполнен я арх тектурного разреза, потребуется проработка и по-

каз большего кол чества конструктивных узлов. Предпочтительным является разрез конструкт вный. так как проектирование ведется с использованием методовбкомпьютерного моделирования. В любом случае должны быть нанесены размеры отметки, необходимые для определения расположения отдельных элементов здания. Разрезы выполняются в масштабе 1:100, 1:200, х кол чество и расположение согласуются с руководителем и должно быть достаточнымАдля получения полного представления об объеме здания и его конструктивной схеме. Для удобства чтения чертежей направление взгляда рекомендуется принимать по отношению к планам снизу вверх и справа налево.

5. Фасады. Следует помнить, что основные потребители нашей работы воспринимают наши усилия по внешнемуДоблику построенного нами сооружения. С другой стороны, даже внешне очень красивое здание может быть неудобным либо просто рухнуть в случае, если фасадам не соответствует его планировочная, или конструктивная структура. Поэтому работа над фасадами должна проводиться параллельно с деталировкойИпланов и разрезов.

Следует обратить особое внимание на положение лестниц, как доминант, логику членения фасадов световыми проемами.

Изготовление объема объекта («чистовой» макет).

После принятия проектных решений и выполнения архитектурных чертежей изготавливается «чистовой» макет здания с точной проработкой объемов и деталей.

«Чистовой» макет может выполняться как путем доработки рабочего макета, так и созданием нового.

Как правило, на макете показывается прилегающая территория с проработкой подъездных дорог, пешеходных тротуаров, озеленения, рельефа местности и других элементов антуража. По возможности показывается фактура фасадных плоскостей, общее цветовое решение.

16

«Чистовой» макет служит для презентации и защиты проектных решений. Именно поэтому к изготовлению его необходимо подходить тщательно, находя средства для наиболее полного и точного отображения архитектурного облика здания в целом.

Порядок выполнения работы

На лабораторных занятиях выполняются архитектурные чертежи с учетом требований ГОСТ 21.501-2011 «Правила выполнения рабочей документации архитектурных и конструктивных решений» [3] и демонстрационные матер алы объекта в следующем составе.

1.

туац онный план.



2.

Генеральный план М 1:500, 1:1000.

С





3.

Фасады, М 1:100, 1:200.

4.

Планы неповторяющихся этажей, М 1:100. 1:200.

5.

Разрезы



в количестве, достаточном для получения

представлен я

ъемно-планировочных и конструктивных принци-

пах, заложенных в проект, М 1:100, 1:200.

сечения



6.

Конструкт вные узлы.

7.

Перспект вы, передающие наиболее характерные виды, допол-

няющие представление о здании, переданное на фасадах, выполненные

в 3D графике.





8.

об

Макет здания в масштабе 1:100.

Примеры выполнения ра оты см. приложение № 3.





Контрольные вопросы





А

3.

Что такое генеральный план?

4.

Для чего служит координационная сетка осей на планах?







Д

3.Чем отличается архитектурный разрез от конструктивного?

4.Какие правила существуют для нанесения линии разреза на планах?

5.Можно ли говорить о первичности конструктивного решения над образными характеристиками?

6.Как соотносятся внешние пешеходные и транспортные связи с планировочной структурой здания?

7.В каких целях выполняется макет здания?И

17



БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.

Технический регламент о требованиях пожарной безопасности : федеральный за-

кон № 123ФЗ.



2.

ГОСТ 21.11012013. Система проектной документации для строительства

( ПДС). Основные требования к проектной и рабочей документации.

3.

ГО Т 21.5012011. Система проектной документации для строительства (СПДС).

Правила выполнения рабочей документации архитектурных и конструктивных решений.

4.

П 42.13330.2016. Градостроительство. Планировка и застройка городских и

сельских поселен й. Актуализированная редакция СНиП 2.07.0189*.

5.

П 118.13330.2012*. Общественные здания и сооружения. Актуализированная

Архитектура

редакц я Н П 31062009. (с Изменениями N 1, 2)

6.

Кудряшов, К.В.

тектурная графика : учебное пособие / К.В. Кудряшов. М.,:

С- , 2006 – 312 с.



б





А





Д





И

18

ПРИЛОЖЕНИЕ

Приложение 1

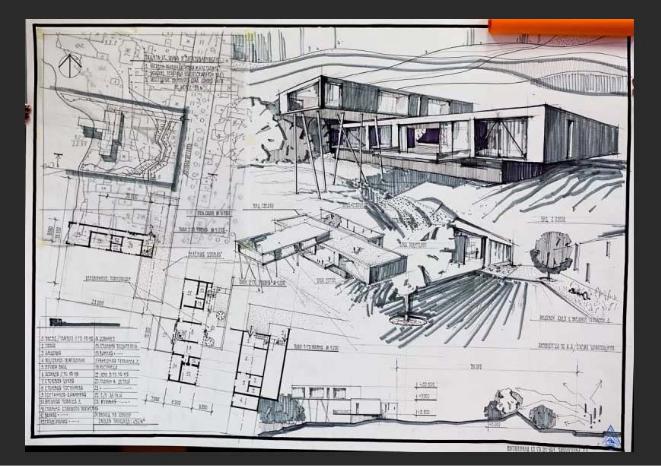

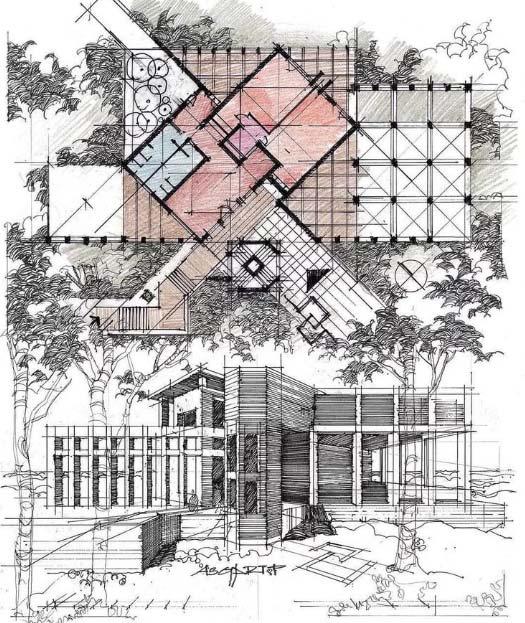

Примеры выполнения эскизов

Си б А Д И

19

Си б А Д И

20
