Каждый из описанных видов эскизирования является самодостаточным видом проектной деятельности. Прослеживается интересная закономерность: научившись проводить линию, человек пытается линией создать пространство, а когда имеющихся в его распоряжении художественных средств «не хватает», он прибегает к помощи макета. Когда и макет не может до конца раскрыть замысел, архитектор обращается к виртуальной реальности. Эта логическая цепочка говорит о том, что современное обучение архитектурному эскизированию в идеале возможно именно в такой последовательности: рисунок ^ макет ^ компьютер. Овладение архитектором всеми перечисленными видами эскизирования есть залог дальнейшего полноценного проект рован я.

системы - объемноб-пространственные (объемные блоки);

- объемно-пространственные внутренние несущие конструкции на высоту здан я в в де тонкостенных стержней открытого или замкнутого профиля, который располагаютАо ычно в центре здания;

- объемно-пространственные внешние несущие конструкции на высоту здания в виде тонкостенной о олочки замкнутого профиля, образующие одновременно и наружную ограждающую конструкцию здания.

КонструктивныеДсхемы зданий

Продольно-стеновая схема и схемы с поперечными несущими сте-

нами традиционно применяются при проектировании гражданских зданий различной этажности с каменными и крупноблочными ограждающими конструкциями. Они обеспечивают свободу планировочныхИрешений в зданиях.

В каркасных зданиях горизонтальные и вертикальные элементы, соединенные между собой в поперечном и продольном направлениях, образуют конструкции, называемые рамами. Рамы могут быть одноярусными или многоярусными, однопролетными и многопролетными.

Безригельный (безбалочный) каркас, в основном, используют в многоэтажных промышленных зданиях, а также в общественных и в жилых, в связи с отсутствием соответствующей производственной базы в сборном жилищном строительстве и относительно малой экономичностью такой схемы.

11

В то же время благодаря отсутствию ригелей эта схема в архитектур- но-планировочном отношении – наиболее благоприятная среди каркасных схем. Преимущество безригельного каркаса используется в жилых и общественных зданиях при их возведении в сборно-монолитных конструкциях методом подъема перекрытий или этажей.

Остов определяет так называемую конструктивную схему здания. В зависимости от характера опирания горизонтальных несущих элементов С(перекрытий) на вертикальные несущие элементы (стены, отдельные опоры и балки между ними) различают следующие конструктивные схемы граж-

данских зданий:

■ с несущ ми продольными стенами;

■ с несущ ми поперечными стенами; различных■ с неполным каркасом;

■ с полным каркасом.

Кроме того, существуют здания, отдельные части которых состоят из конструкт вных схем. Примеры конструктивных схем приведе-

ны на р с. 2.б

А Д И

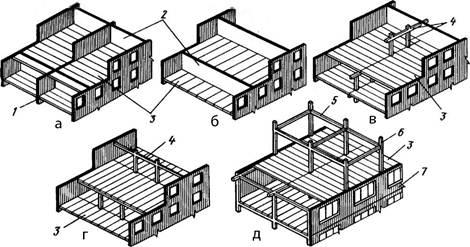

Рис. 2. Конструктивные схемы зданий:

1 — внутренняя продольная стена, 2 — внутренние поперечные стены, 3 — панели перекрытий,

4 — столбы и прогоны, 5 — прогоны (или распорки), 6 — стойки каркаса, 7 — ненесущие наружные стены

а - здания с несущими продольными стенами б - здания с поперечными несущими стенами в, г - здания с неполным каркасом д - здания с полным каркасом

Здания с несущими продольными стенами (рис. 2, а) устраивают из тяжелых материалов, имеющих надлежащую прочность. Кроме того, наружные стены также должны удовлетворять теплозащитным требованиям.

12

По такой конструктивной схеме строят чаще кирпичные и крупноблочные дома.

Устойчивость такой конструктивной схемы в поперечном направлении обеспечивается специально устраиваемыми поперечными стенами, которые не несут нагрузки от перекрытия. При данной конструктивной схеме требуется меньшее число типоразмеров сборных изделий.

Здания с поперечными несущими стенами (рис. 2,б) обеспечивает большую жесткость системы, однако увеличивается общая протяженность

Сстен предъявляются только теплозащитные требования и для их устройства можно спользовать легкие эффективные материалы. Иногда применяют смешанный вар ант, при котором опорами для перекрытий служат продольные поперечные стены.

несущих внутренних стен. Тем не менее, такое решение в ряде случаев является рациональным, так как при этом к конструкциям наружных продольных

своюиочередь, оп раются перекрытия (рис. 2, в, г).

Здан я с неполным каркасом в данной конструктивной схеме вместо

внутренн х продольных или поперечных стен устраивают систему столбов с

несущ х наружныхбстен применены столбы, образующие вместе с внутренними столбами и алками (прогонами) как бы скелет здания (рис. 2, д).

опирающ м ся на н х горизонтальными балками (прогонами), на которые, в

Здан я с полным каркасом в данной конструктивной схеме вместо

Необходимо отметить, что применение каркасной конструктивной схемы наиболее рационально.

Материалом для конструкций каркаса является железобетон, сталь, а для малоэтажных зданий столбы нередко выкладывают из кирпича. Для де-

■самонесущими или

■навесными.

балки и не воспринимают никаких нагрузок, кроме собственной массы. Навесные стены опираются на горизонтальные и вертикальные эле-

менты на уровне каждого этажа.

Самонесущие стены опираются на фундаментыИили фундаментные

Порядок выполнения работы

Рабочий макет здания клуба по интересам выполняется на лабораторных занятиях.

Макет должен отражать архитектурные и конструктивные решения здания. Возможно использование цвета, отображение фактуры материала ограждающих конструкций,

13

Макет выполняется в масштабе (рекомендуется М1:100) на подоснове из плотного материала. В качестве основного материала могут служить плотная бумага (ватман), картон, пластик, дерево и другие материалы, способные сохранять форму.

Примеры выполнения работы см. приложение № 2.

полнении различных проекций, уточнять принятые проектные решения на

Закрепить навыки композиционного построения иллюстративных материалов, в том числе чистового макета здания.

Задача работы.

В соответствии с выданным заданием и принятыми проектными решениями, на основе разработанного эскиза и конструктивной схемы здания выполнить основные архитектурные чертежи. Доработать рабочий макет до состояния «чистового» макета.

14

Исходные данные

Исходными данными для выполнения лабораторной работы являются результаты предыдущих лабораторных работ, согласованные с преподавателем:

-ранее выполненный и согласованный с преподавателем эскиз;

-архитектурные и конструктивные решения здания клуба по интересам.

Теоретическая часть

Оформление архитектурных чертежей выполняется в соответствии с требованиями государственных стандартов ЕСКД (Единая система конструкторской документации) и СПДС (Система проектной документации для строительства) [3].

Основные чертежи.

основными ределенногобмасшта а не о язательно. Необходимо показать участок

строительства, его конфигурация должна быть идентичной указанной на чертеже генерального плана.

2. ГенеральныйАплан. Включает в себя проектируемое здание на уровне 1 этажа с показом входов и крылец, окружающую застройку, благоустройство и озеленение участка строительства. Выполняется в масштабе 1:500, 1:1000. Нео ходимо показать габаритные оси здания, его привязку к основным элементам благоустройства, границам участка.

Распространенной ошибкойДявляется проектирование генерального плана строго в границах участка, что не позволяет проанализировать транспортные, пешеходные связи и иные градостроительные взаимодействия проектируемого здания с окружающей средой.

3. Планы неповторяющихся этажейИ. Графическое исполнение должно позволять оценить объемно-планировочную и конструктивную схемы здания, для чего обязателен показ проемов, простенков, заполнений оконных и дверных проемов с указанием направления открывания дверей, уклонов лестниц и пандусов, сантехнического оборудования. Обязателен показ на планах осевых и габаритных размеров, условных отметок уровней высоты, привязка несущих конструкций, наружных проемов. Выполняются в масштабе 1:100, 1:200. Рекомендуется обратить особое внимание на соответствие противопожарным нормам расстояний до эвакуационных выходов, наличие достаточных по ширине путей эвакуации.
