Рисунок 1.6 - Схема проведения традиционного процесса газофазной эпитаксии кремния

Рост кристаллов на подложке из того же материала, что и подложка называется автоэпитаксией (например, Si-Si). Процесс роста кристаллов на инородной подложке называется гетероэпитаксией (например, Si- W).

Для формирования кристалла на подложке проводят разметку.

На рис. 1.7 представлена схема разметки подложки для процесса газофазной эпитаксии исходя из порядка симметрии кристаллической решетки формируемого материала.

Рисунок 1.7 - Рекомендации по разметке подложки для эпитаксии

Для анализа на кристалличность применяются микроскопические исследования и зондовые измерения сопротивлений. В микроскоп с небольшим увеличением (до 100 крат) должны быть видны кристаллы размерами 10 мкм и более. При общем взгляде на пленку угол не параллельности кристаллов относительно друг друга не должен превышать 200. Поверхностное сопротивление должно быть менее 100 ом/квадрат.

Перекристаллизация пленок

Для ряда приборов, таких как фотоэлементы, бытовая техника и т.п., допускаются эпитаксиальные пленки с некоторым количеством дефектов. Такие пленки могут быть улучшены путем дополнительной переплавки и перекристаллизации.

Электронно-лучевые методы перекристаллизации. В последнее время в практике перекристаллизации наиболее широко распространилось применение электронного луча. На рис.1.8 представлены некоторые

27

профили сечения электронных пучков для эпитаксии и профили островков пленки.

Рисунок 1.8 – Профили сечения электронных пучков для эпитаксии и профили островков

Размеры островков соизмеримы с размерами луча и составляют десятки мкм. Скорость прохода составляет 1-5 см/с. Очень важен процесс контролируемого остывания островков.

Лазерный метод перекристаллизации пленок. Для применения лазера важны спектры излучения и излучения, поскольку излучение может хорошо отражаться и плохо поглощаться пленкой.

Перекристаллизация методом зонной плавки. В основу перекристаллизации методом зонной плавки положено явление перехода примесей и дефектов в более холодное место. В этом случае кроме очистки кристаллов, происходит их температурное ориентирование. На рис. 1.9 представлена схема формирования субграницы, а также схема реализации метода зонной плавки.

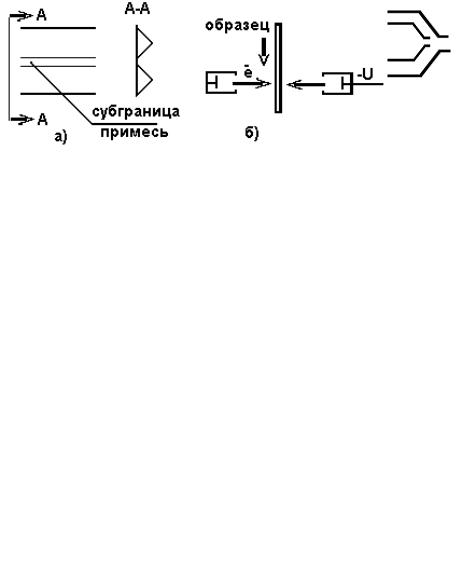

Рисунок 1.9 - а) схема формирования субграницы; б) схема метода зонной плавки

МОС - гидридная эпитаксия из металлоорганических соединений

В основе газофазной реакции из металлоорганических соединений (МОС) лежат реакции пиролиза легколетучих соединений. С помощью МОСгидридной эпитаксии выращивается большинство полупроводниковых соединений AIIIBV, AIIBVI, AIVBVI. Наиболее известно получение таким способом современного материала арсенида галлия – GaAs. Некоторые металлоорганические соединения: Ga(CH3)3 – триметилгаллий (ТМГ), Al(CH3)3 – триметилалюминий (ТМА), In(C2H5)3 – триметилиндий (ТМИ). Некоторые гидриды: AsH3 – арсин, PH3 – фосфин. Суммарной реакцией образования соединений типа AIIIBV является

28

реакция типа:

Ga(CH3)3 (пар)+ AsH3 (пар)= GaAs (тв)+3 CH4

На рис 1.10 представлена схема установки для МОС – гидридной эпитаксии.

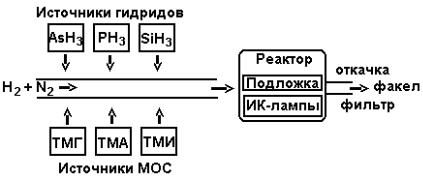

Рисунок 1.10 - Схема процесса МОС-гидридной эпитаксии

В качестве газа-носителя используется водород или его смесь с азотом. Благодаря реакциям в паровой фазе и пиролизу металлоорганических соединений, на подложках выделяется металлический алюминий, галлий или индий. Для легирования примесями акцепторного типа чаще применяют диэтилцинк Zn(C2H5)2, донорного –

H2S, H2Se или SiH4.

Молекулярно-лучевая эпитаксия

Молекулярно-лучевая эпитаксия (МЛЭ) – это технологический процесс формирования наноматериалов в виде пленок требуемого состава и структуры на кристаллической подложке из контролируемого потока молекул (или атомов) в условиях сверхвысокого вакуума.

В последнее время альтернатива эпитаксии является ионная имплантация. Сущность метода ионной имплантации состоит в том, что ионы кислорода или азота с энергией 100-200 кэВ внедряют в кремний на глубину 0,1-0,3 мкм.

1.9Основы построения технологических процессов

1.9.1Технологичность изготовления и методы ее оценки

Технологичным называют такое изделие, деталь или сборочную единицу, которое полностью отвечает эксплуатационным требованиям и может быть изготовлено с применением наиболее прогрессивных, простых и экономически обоснованных процессов.

Коэффициент новизны конструкции изделия Кн определяет конструктивные признаки, обуславливающие преемственность конструкции изделия и определяется отношением числа новых деталей Nн к общему числу деталей N:

29

Коэффициент сложности конструкции изделия Ксл выражают отношением общего числа разработанных деталей N к числу подобных в аналоге Nа:

Сложность конструкции определяется числом проекций, необходимых для понимания чертежа изделия.

Коэффициент использования материала Ки в изделии массой Ми относительно массы заготовки Мз насчитывается по формуле:

Коэффициент использования прогрессивной технологии Ки – кроме отношения массы детали к массе заготовки, может быть определен количеством сразу изготовленных деталей Nи, к общему числу черновых

может быть рассчитана по массе аналога Ма через коэффициент изменения размеров Кр:

Эрготический показатель - это коэффициент К, рассчитываемый отношению машинных затрат энергии к общему объему работ (в человекочасах или киловаттах):

Время на изготовление партии деталей Тизг обычно больше времени «чистого» изготовления ti конкретной детали ni. Это связано со временем подготовки производства tподг, необходимостью времени на контроль tк всей партии деталей N и увязки организационнотехнических вопросов tот:

m

Для ускорения процесса изготовления несколько деталей может изготавливаться одновременно.

Коэффициент параллельности – это отношение времени параллельной работы над деталью к времени всего процесса.

Коэффициент освоенности Ко – есть отношение числа деталей, приобретенных «на стороне» Nc к сумме всех деталей изделия N без крепежных элементов (болтов, гаек, винтов и т.п.):

Крепежные элементы являются стандартными изделиями, выпускаемыми метизными заводами для всех предприятий и в расчете параметров не участвуют.

Коэффициент стандартизации изделия Кст учитывает число,

стандартных деталей в отрасли Nст.о и число деталей, которые покупаются

Технологичность изготовления может быть также оценена по коэффициенту повторяемости изготовления детали на данном предприятии.

Коэффициент повторяемости: (Кп) – есть отношение числа оригинальных деталей Nор, к числу проекций, необходимых для понимания детали Nпр:

Коэффициент стабильности процесса Кс – есть отношение мгновенного отклонения контролируемого параметра δм к средне квадратичному отклонению всех параметров δ:

Коэффициент настроенности Кн характеризует технологичность в процессе изготовления детали. Он определяется как отношение среднеарифметического значения получаемого параметра δса без технологического допуска на отклонение размеров δдоп к среднеквадратичному отклонение всех параметров δ, включая цену деления измерительных приборов δпр:

Для поточного производства технологичность его проектирования может быть оценена по коэффициенту прямоточности Кпрм:

где Sm – число прямых внутрипроизводственных связей; Sn – число обратных связей.

Известно достаточно много информационных систем, предназначенных для конкретного анализа на технологичность. Некоторые из них: АСНИ – автоматизация научных исследований, САПР – система автоматического проектирования, АСОИ – автоматизированная система обработки информации, АСУТП – автоматизированная система управления технологическим процессом.
