Реализируем преобразователь кода в базисе Шеффера и Пирса. Используя МС КР1533ЛА3, КР1533ЛА4 – элементы И-НЕ, КР1533ЛЕ1, КР1533ЛЕ4 – элементы ИЛИ-НЕ.

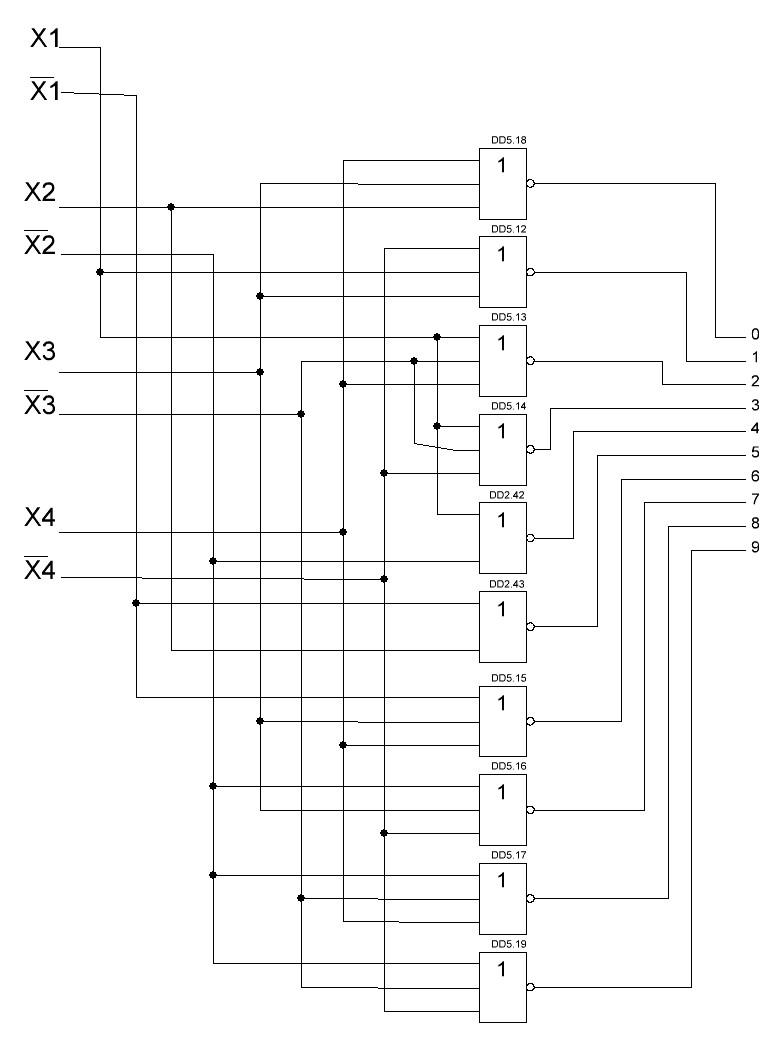

Рисунок 17 – Реализация в базисе Пирса

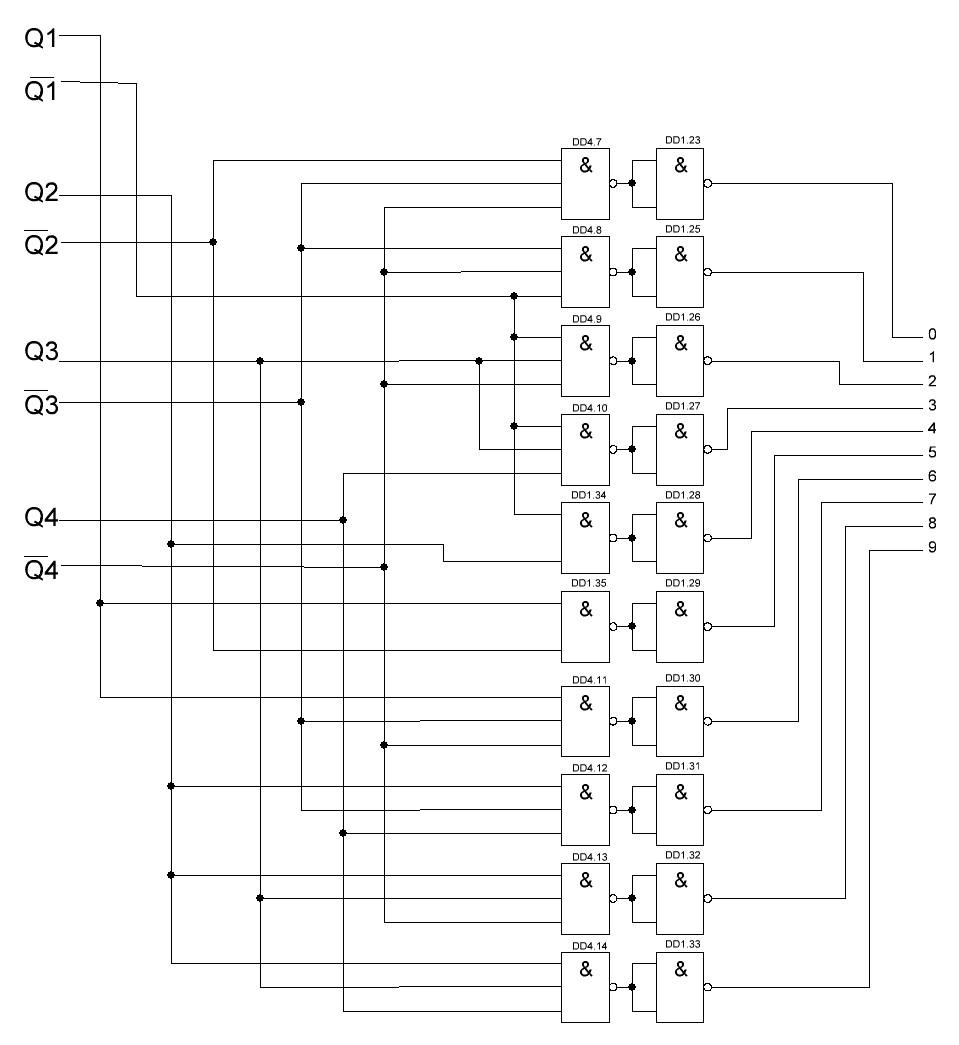

Рисунок 18 – Реализация в базисе Шеффера

Реализация ПК на основе дешифратор-шифратор нерациональна. Так как необходимо использовать 512 входовой шифратор, или каскадировать на основе шифраторов с меньшим количеством входов, что в свою очередь уменьшит быстродействие.

Для отображения используем газорязрядный индикатор ИН8-2.

Рисунок 19 – параметры индикатора ИН8-2

3.7 Проектирование блока управления

Блок управления должен обеспечивать начальную установку триггеров, входящих в состав счетчика, регистра, делителей частоты и преобразователя параллельного кода в последовательный. Это вызвано тем, что до начала включения схемы триггера могут самопроизвольно установиться в любое состояние. Схему управления реализуем на основе кольцевого счетчика, который последовательностью импульсов на выходах его триггеров сбрасывает в начальное состояние элементы схемы.

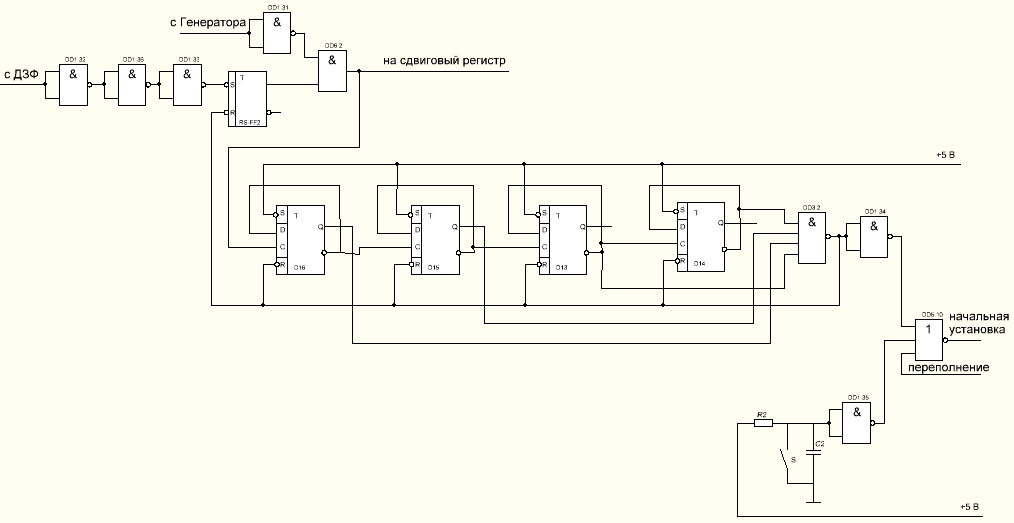

Рисунок 20 – Схема блока управления

При подаче питания система начальной установки построенная на резисторе, ключе и конденсаторе подаст сигнал установки в начальное состояние на все триггера схемы. Также при поступлении сигнала от ДЗФ, означающий, что измерение завершено, триггер DD36.2 устанавливается в единичное состояние, и на регистр сдвига начинают поступать синхросигналы, одновременно запускается счетчик, с коэффициентом пересчета 12. В момент завершения счета, вся информация из сдвигового регистра передастся по линии связи, и произойдет обнуление всех триггеров, кроме регистров временного хранения, будут сохранять свое значение, до начала следующего измеряемого сигнала.

В том случае, если длительность временного интервала больше диапазона измерения, вырабатывается сигнал ошибки, который приводит к зажиганию светодиода на панели индикации. В случае возникновения данной ошибки счетчик будет остановлен и устройство перейдет в начальное состояние. Светодиод "работает" при напряжении 2,5 вольта и потребляет при этом 20mA. R₃= 4,5В/0,02 = 225Ом.

Рисунок 21 – Временная диаграмма работы блока управления
