4.7 Крыша и покрытия

Крыша — конструкция, обеспечивающая защиту здания от атмосферных осадков и являющаяся верхним ограждением здания.

В проектируемом здании крыша принята вальмовая (См. чертежи, покажите вальмовую кровли) Водоотвод с крыши наружный организованный, предусмотрены водоотводящие вороноки. Уклон кровли i = 45%.

Конструкция крыши:

1. Металлочерепица- 3мм

2. Доска обрешетки 25х100 с шагом 400мм

3. Брусок контробрешетки 32х100 с шагом 500мм

4.9 Окна и двери

Окна и двери приняты по ГОСТ 16289-86* в соответствии с площадью комнат. Все жилые комнаты имеют естественное освещение. Комнаты в квартирах имеют отдельные входы. Для обеспечения быстрой эвакуации все двери открываются наружу по направлению движения, на улицу исходя из условий эвакуации людей из здания при пожаре. Дверные коробки закреплены в проемах к антисептированым деревянным пробкам, закладываемым в кладку во время кладки стен. Двери оборудуются ручками, защелками и врезными замками.

4.10 Полы

В проектируемом здании приняты полы сообразно назначению помещений слоистой конструкции с покрытием из паркета, цементно-песчаные и керамической плитки.

Конструкции полов запроектированы в соответствии с санитарными требованиями из материалов сертифицированных на территории России. Полы в жилых комнатах удовлетворяют требованиям прочности, сопротивляемости износу, достаточной эластичности, бесшумности, удобству уборки.

Состав полов 2 этажа:

1. Покрытие -паркет -8мм

2. Подложка мягкая(порилекс) -2мм

3. Стяжка цементно-песчаная -35мм

4. Теплозвукоизоляция пенотерм -20 мм

5. Балка перекрытия брус - 200мм

Полы в коридорах и кухнях выполнены из линолеума.

Состав полов 1 этажа над холодным подпольем:

1.Ламинат - 10мм

2.Подложка под ламинат из вспененного пенопропилена -2мм

3.Наливной пол -5мм

4.Цементно-песчаная стяжка -50мм

5.Утеплитель пенополистирол - по расчету

6.Ж/б плита перекрытия -200м

В санитарных узлах полы имеют мощную гидроизоляцию. Они устраиваются из керамической плитки на цементно-песчаном растворе.

5 Расчетная часть

5.1 Расчета фундамента

Для населенного пункта Краснодар согласно СП 131.13330.2012 Таблице 5 месяца с отрицательной среднемесячной температурой представлены ниже:

Таблица 5 – Средний показатель отрицательной температуры по месяцам

Определим значение M_t-безразмерного коэффициента, численного равного сумме абсолютных значений среднемесячных отрицательных температур согласно п.5.5.3 СП 22.13330.2011.

M_t =0,2

Тогда значение нормативной глубины сезонного промерзание грунтов определим по формуле (5.3 СП 22.13330.2011) d_fn=d₀(M_t)^0.5

где d₀-величина принимаемая для вида грунта -суглинки и глины равной 0.23м в соответствии с указаниями п.5.5.3 СП 22.13330.2011.

Тогда

d_fn=0.23(0,2)^0.5= 0.1м

Расчетную глубину промерзания грунта определим по формуле (5.4 СП 22.13330.2011)

d_f = d_fn k_h = 0.1·1.1 = 0.11м

Принимаем глубину заложения фундамента ниже глубины промерзания равной -0.5м

5.2 Теплотехнический расчет наружной стены

Район строительства: Краснодар

Относительная влажность воздуха: φ_в=55%

Тип здания или помещения: Жилые

Вид ограждающей конструкции: Наружные стены

Расчетная относительная влажность внутреннего воздуха из условия невыпадения конденсата на внутренних поверхностях наружных ограждений равна 55% (СП 50.13330.2016, п. 4.3, таблица 1 для нормального влажностного режима).

Оптимальная температура воздуха в жилой комнате в холодный период года t_в=20°C (ГОСТ 30494-2011, таблица 1).

Расчетная температура наружного воздуха t_н = −14°C (СП 131.13330.2016, таблица 1, столбец 5);

Продолжительность отопительного периода со средней суточной температурой наружного воздуха 8°С равна  =145 сут (СП 131.13330.2018, таблица 1, столбец 11);

Средняя температура наружного воздуха за отопительный период t_ср=2.5°С (СП 131.13330.2018, таблица 1, столбец 12).

Определение условий эксплуатации ограждающих конструкций

Условия эксплуатации ограждающих конструкций следует устанавливать в зависимости от влажностного режима помещений и зон влажности

а) определяем по карте зону влажности (влажная, нормальная, сухая) согласно приложению В [3] - сухая .

б) определяем влажностный режим помещений (сухой, нормальный, влажный или мокрый) в соответствии с таблицей 1 [3] - нормальный;

в) устанавливаем по таблице 2 [3] условия эксплуатации ограждающих конструкций (А или Б) в зависимости от влажностного режима помещений и зон влажности - нормальный.

Коэффициент теплоотдачи наружной поверхности ограждающей конструкции, = 23 Вт/(м²·°С);

Коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, = 8.7 Вт/(м²·°С);

Нормируемый температурный перепад, = 4 °С;

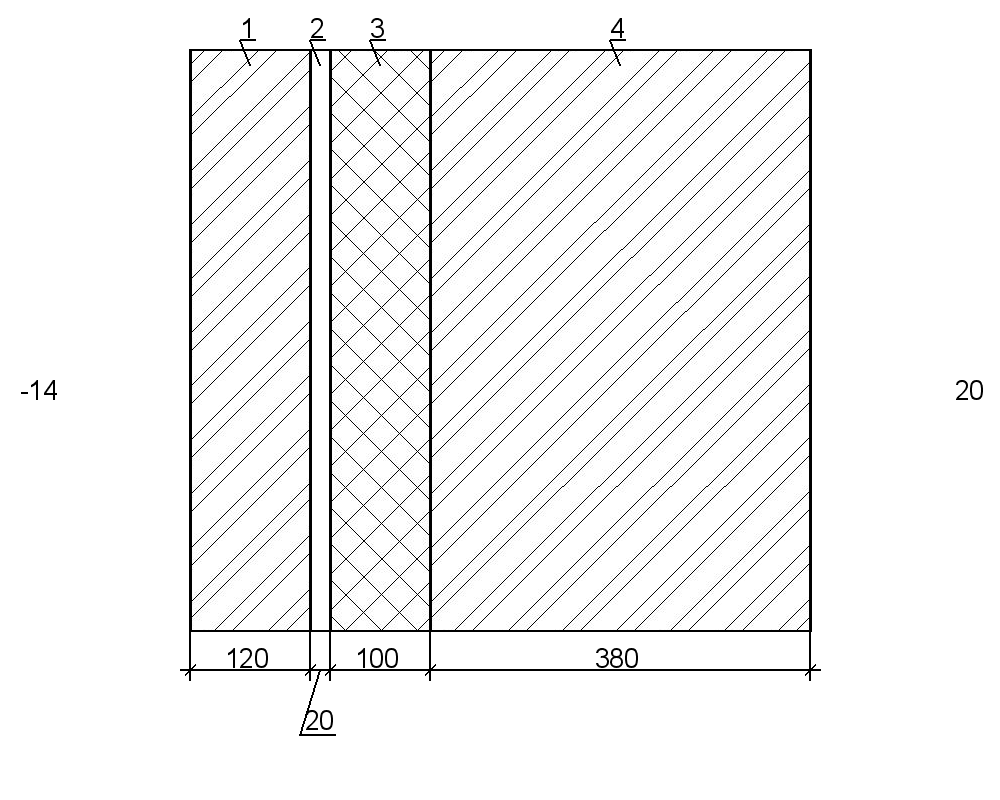

Рисунок 2 - Схема конструкции ограждающей конструкции

Таблица 6– Характеристика ограждающей конструкции покрытия

Расчет

Для определения толщины ограждающей конструкции найдем:

а) требуемое сопротивление теплопередаче исходя из санитарно-гигиенических и комфортных условий по формуле (1):

б) требуемое сопротивление теплопередаче по условиям энергосбережения по таблице 1:

Градусо-сутки отопительного периода определяют по формуле (5.2) СП 50.13330.2016:

Определение требуемого сопротивления теплопередаче ограждающей конструкции интерполяцией по таблице 1 определяем:

Определяем толщину теплоизоляционного слоя по формуле:

Однако, фактическую толщину утеплителя принимаем из конструктивных соображений .

Проверяем выполнение условия: R₀ ≥ R_тр

3.35> 2.29

Условие выполняется.

Окончательно принимаем в качестве утеплителя плиты пенополистирол, толщиной 0,12м.

Толщина наружной стены составляет 0.38+0.12+0.02+0.12=0.64м

5.3 Теплотехнический расчет над техподпольем

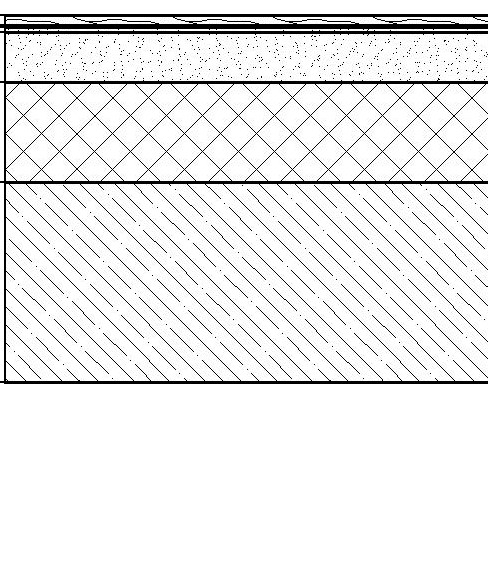

Рисунок 3 - Схема конструкции ограждающей конструкции

Таблица 7– Характеристика ограждающей конструкции покрытия

Расчет

Для определения толщины ограждающей конструкции найдем:

а) требуемое сопротивление теплопередаче исходя из санитарно-гигиенических и комфортных условий по формуле (1):

б) требуемое сопротивление теплопередаче по условиям энергосбережения по таблице 1:

Градусо-сутки отопительного периода определяют по формуле (5.2) СП 50.13330.2016:

Определение требуемого сопротивления теплопередаче ограждающей конструкции интерполяцией по таблице 1 определяем:

Определяем толщину теплоизоляционного слоя по формуле:

Однако, фактическую толщину утеплителя принимаем из конструктивных соображений .

Проверяем выполнение условия: R₀ ≥ R_тр

3.05> 3.04

Условие выполняется.

Окончательно принимаем в качестве утеплителя плиты пенополистирол, толщиной 0,12м.

Толщина наружной стены составляет 0.01+0.002+0.005+0.05+0.12+0.2=0.387м

Список литературы

1. СП 42.13130.2011 (СНиП 2.07.01-89*) Градостроительство. Планировка и застройка городских и сельских поселений, Минрегион России, 2010

2. CП 131.13330.2016 Строительная климатология. Актуализированная редакция СНиП 23-01-99*.

3. CП 52.13330.2016 Естественное и искустенное освещение СНиП 23-05-95*.

4. CП 50.13330.2016 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003.

5. CП 112.13330.2016 Пожарная безопасность зданий и сооружений.

6. CП 42.13330.2016. Градостроительство. Планировка и застройка городских и сельских поселений. Актуализированная редакция СНиП 2.07.01- 89*.

7. ГОСТ 24699-02. Окна и балконные двери со стеклопакетами для жилых и общественных зданий,

8. СП 17.13330.2016 «Кровли» Актуализированная редакция СНиП II-26-76

9. СП 55.13330.2016 «Жилые здания одноквартирные» Актуализированная редакция СНиП 31-02-2001

10. СП 15.13330.2012 "Каменные и армокаменные конструкции" Актуализированная редакция СНиП II-22-81

11. ГОСТ 21.1101-2009 СПДС Основные требования к проектной и рабочей документации, Стандарт ИНФОРМ, М.; 2009

12. ГОСТ 21.501-93 Правила выполнения архитектурно-строительных рабочих чертежей, Минстрой России, М.; 1993

13. ГОСТ 2.105-95 ЕСКД Общие требования к текстовым документам. – Госстандарт РФ, 1996

14. ГОСТ 21.204-93 Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта.

15. ГОСТ 2.301-68 ЕСКД Форматы. Издательство стандартов М.; 1968

16. ГОСТ 2.302-68 ЕСКД Масштабы. Издательство стандартов - М.; 1968

17. ГОСТ 2.303-68 ЕСКД Линии. Издательство стандартов - М.; 1968

18. ГОСТ 2.304-81 ЕСКД Шрифты чертёжные. Издательство стандартов - М.; 1982

19. Архитектура: Учебник /Т.Г. Маклакова, С.М. Нанасова, В.Г. Шарапенко, А.Е. Балакина. - М.: Издательство АСВ, 2004 - 472 с.

20. Архитектурные конструкции / З.А. Казбек – Казиев, В.В. Беспалов и др. – М.: Архитектура – С, 2006. – 344с.: ил.

21. Маклакова, Т.Г. Конструкции гражданских зданий: учебное пособие для ВУЗов / Т.Г. Маклакова, Т.Г Насонова. – М.: Стройиздат, 1986.

22. Маклакова, Т.Г. Конструкции гражданских зданий / Т.Г. Маклакова, Т.Г Насонова. –2-е изд., перераб. и доп.- М.: Из-во Ассоциация строительных ВУЗов, 2004.

23. Шерешевский, И.А. Конструирование гражданских зданий: учебное пособие для техникумов.- Изд.стереотип. – М.: Архитектура, 2005.
