Устраните ошибки

Курсовой проект одноквартирный жилой дом из мелкоразмерных элементов

Выполнил:

студент 3 курса физико-математического факультета направления подготовки 08.03.01 Строительство

(профиль «Промышленное и гражданское строительство»)

Дмитроченков Андрей Владимирович

Научный руководитель:

Смоленск

2021

Содержание

1 Общие данные 4

1.1 Задание на проектирование 4

1.2 Сведения о функциональном назначении здания 5

1.3 Климатические характеристики района строительства 5

2 Схема планировочной организации земельного участка 7

2.1 Характеристика земельного участка 7

2.2 Генеральный план 7

3 Архитектурные решения 9

4 Конструктивные и объемно-планировочные решения 11

4.1 Конструктивная схема и обеспечение жесткости 11

4.2 Фундаменты 11

4.4 Стены 12

4.5 Перекрытия 12

4.6 Лестницы 13

4.7 Крыша и покрытия 13

4.9 Окна и двери 14

4.10 Полы 14

5 Расчетная часть 15

5.1 Расчета фундамента 15

5.2 Теплотехнический расчет наружной стены 16

5.3 Теплотехнический расчет над техподпольем 19

Список литературы 20

Приложение А 22

1 Общие данные

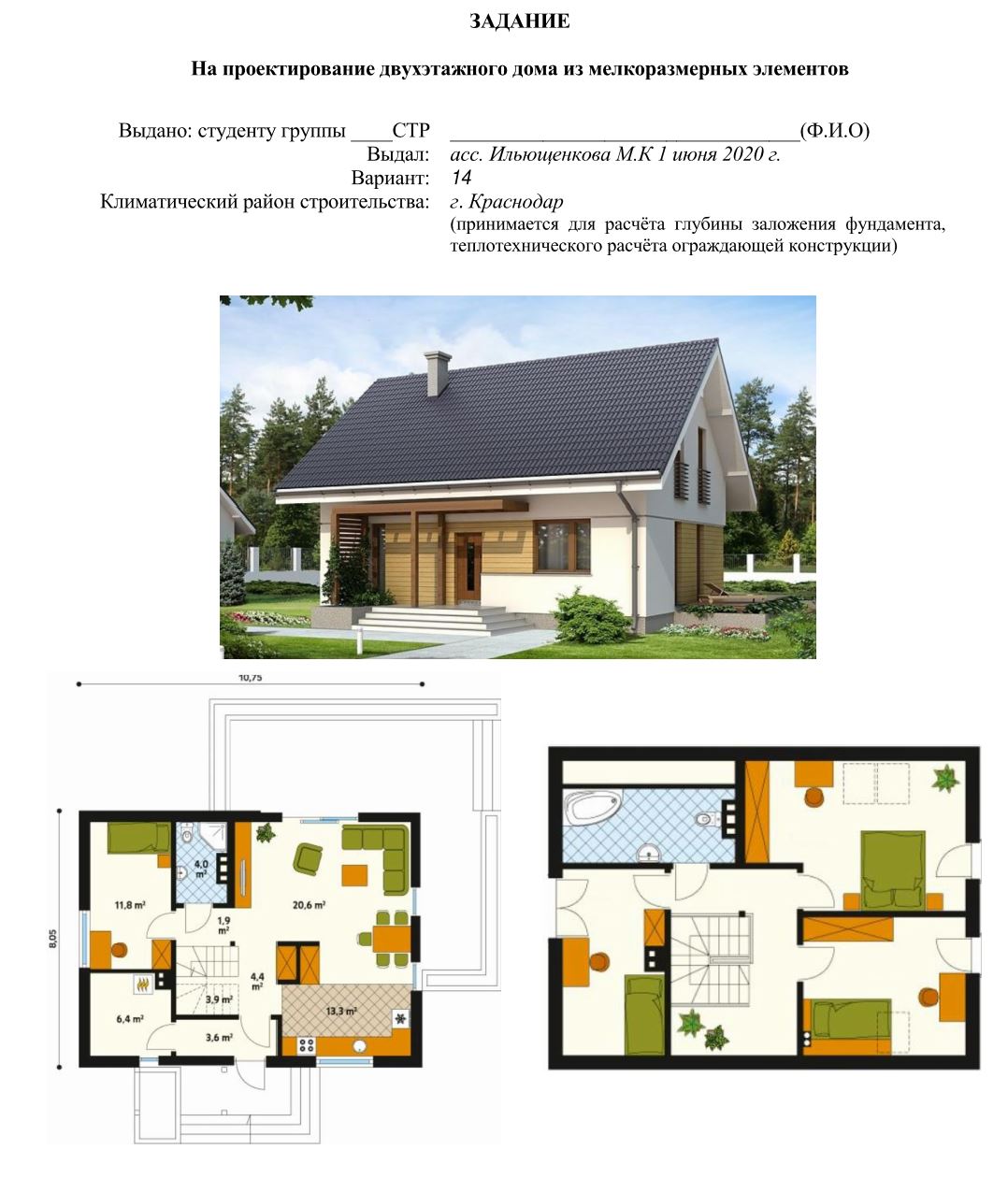

1.1 Задание на проектирование

1.2 Сведения о функциональном назначении здания

В рамках данного проекта разработан объект: «Двухэтажного дома из мелкоразмерных элементов» на основании задания, выданного кафедрой и действующих СП, район строительства – г. Краснодар

Здание предназначено для проживания в нём одной семьи.

Здание имеет мансардный этаж.

• Капитальность здания - класс здания II

• Уровень ответственности здания – нормальный

• Класс сооружения – КС 2

• Степень огнестойкости - III

• Класс функциональной пожарной опасности Ф 1. 3

• Класс энергетической эффективности здания - Б (нормальный)

• Класс конструктивной пожарной опасности - С 1

1.3 Климатические характеристики района строительства

Данный район строительства по СП 131.13330-2018* "Строительная климатология" характеризуется следующими природно-климатическими данными:

Строительный климатический район – IIВ;

Таблица 1 – Климатические параметры холодного периода года

Таблица 2. – Климатические параметры теплого периода года

Таблица 3 - Направление ветра для построения розы ветров

Рисунок 1 –Диаграмма роза ветров

2 Схема планировочной организации земельного участка

2.1 Характеристика земельного участка

Участок для строительства жилого дома, расположенного в г. Краснодар.

Планировка территории застройки, размеры земельного участка, расстояния до других зданий и сооружений выполнено с учетом требований по благоустройству территории при формировании генплана.

План организации генерального плана рельеф решен с учетом существующей ситуации. Территория спланирована таким образом, чтобы поверхностные стоки со всей площадки и проездов попадали в водоотводные канавы и кюветы.

2.2 Генеральный план

Проектируемое здание располагается на участке со спокойным рельефом. Проектирование внутриплощадочных дорог, разрывов между зданиями и сооружениями, а также расположение подземных коммуникаций осуществлено в соответствии с действующими требованиями СП.

Для создания нормативных санитарно-гигиенических условий на территории здания проектом предусматриваются мероприятия по благоустройству и озеленению территории.

Проектом предусматривается оставить существующую схему проезда с учетом устройства подъезда к проектируемому зданию.

Организованы пешеходные зоны с мощением из тротуарной плитки.

На прилегающем участке размещаются площадки для отдыха, хозяйственных целей и сбора мусора.

Озеленение предусматривает газон и различные виды насаждений. На участках, свободных от застройки, предусматривается устройство газонов, свободно растущих кустарников, цветники, лиственных деревьев рядовой посадки.

Ливневые стоки организованы уклонами к дорогам и уклонами дорог 1,5 % к приемным решеткам ливневой канализации.

Инженерные сети водопровода, канализации, электрических кабелей запроектированы подземными. Такая прокладка инженерных сетей обеспечивает удобство их обслуживания в процессе эксплуатации.

При решении генплана важнейшими факторами, влияющими на размещение и ориентацию по странам света объектов на территории, являются природные условия: рельеф местности, освещенность, роза ветров, а также требование нормативных документов

После строительства зданий, дорог, площадок, тротуаров растительный грунт перемещается на газон с планировкой до проектных отметок.

3 Архитектурные решения

Проектируемое здание – малоэтажный жилой дом усадебного типа. В плане имеет прямоугольную форму с размерами в крайних осях 1-3 - 8,40 м, в осях А-В – 10.80 мм. Высота жилых этажей принята 2.8 м.

Помещения располагаются в соответствии с принципом функционального зонирования для обеспечения оптимальных условий жизнедеятельности. Дом разделен на две зоны: общую и индивидуальную. Общая зона включает холл, служащий для связи комнат, комнаты отдыха и санузел, подсобные помещения. Индивидуальная зона представлена спальнями.

В здании предусмотрена лестница: на второй этаж. Здание оборудовано горячим и холодным водоснабжением, канализацией, электричеством. Полы в жилых помещениях и коридоре – паркет, санитарных узлах – керамическая плитка. В здании имеется естественная вытяжная вентиляция. Вокруг цоколя запроектирована отмостка для отвода дождевых и сточных вод от здания, выполненная из асфальтобетона. У входа в дом предусмотрено крыльцо, выполненное из бетона.

Инженерное оборудование:

• водопровод - от наружных сетей; канализация - от наружных сетей;

• отопление – местное водяное;

• электроснабжение - централизованное с подключением к внешним сетям;

• связь - централизованная с подключением к внешним сетям.

В проектируемом здании фасадная часть предусматривает следующие виды отделки:

1) стены окрашиваются в яркие тона.

2) окна и двери покрывают лаком, краской.

3) отмостка здания асфальтируется.

4) дорожки, прилегающие к дому, также асфальтируются.

Внутренняя отделка:

Для отделки помещений предусматриваются современные отделочные материалы.

Во всех жилых помещениях: общих и спальных полы выполняются из линолеума. Стены в жилых комнатах оклеены обоями под покраску, в спальных помещения обои тёплых, матовых тонов, в общих комнатах – яркие, холодные или смешанные тона. Рельеф обоев разнообразен. Отделку потолков в жилых помещениях производят цветной водоэмульсионной краской. Цвет покраски должен быть сходны с оттенком обоев, но не быть одинаковым дабы не создавать эффект монолитного помещения.

Кухня в проектируемом здании отделывается следующим образом: полы выполняются из линолеума, обладающего повышенной гигиеничностью и водоотталкиванием; стены отделываются на рабочей площади керамической плиткой на высоту 1,5 м от пола, что позволяет поддерживать необходимые санитарно-гигиенические требования; остальная площадь стен оклеивается обоями.

Стены и полы ванных комнат отделываются керамической плиткой с узорами составляющих монолитный рисунок. Потолок окрашивается водостойкой краской белого цвета.

В коридорах и прихожих стены отделываются стеновыми панелями коричневого цвета, полы покрываются линолеумом, на потолках предусмотрена потолочная плитка белого цвета.

4 Конструктивные и объемно-планировочные решения

4.1 Конструктивная схема и обеспечение жесткости

Конструктивный тип здания – бескаркасное с продольными несущими стенами.

Представляет собой совокупность вертикальных и горизонтальных несущих конструкций здания, которая совместно обеспечивает его прочность, жесткость и устойчивость.

Горизонтальные конструкции - перекрытия и покрытия здания воспринимают приходящие на них вертикальные и горизонтальные нагрузки и воздействия, передавая их поэтажно на вертикальные несущие конструкции. Последние в свою очередь передают эти нагрузки и воздействия через фундаменты основание грунта.

4.2 Фундаменты

Фундамент здания –под жилой дом запроектирован ленточный железобетонный фундамент. Ширина фундамента под наружные и внутренние стены принята равной 400 мм.

Верхний обрез фундамента устанавливается на отметке -0,300, для удобства монтажа надземной части здания. Размеры подошвы фундамента зависит от нагрузки здания.

По наружной поверхности фундаментов выполнена вертикальная обмазочная гидроизоляция двойным слоем битумной мастики. Горизонтальная гидроизоляция: 2 слоя рубероида. Вертикальная гидроизоляция: обмазка горячим битумом от низа ростверка до отмостки за 2 раза.

Покажите ростверк на чертеже

Отмостка также устроена для обеспечения гидроизоляции здания (защиты от атмосферных осадков) по периметру здания; ширина отмостки 1 м, уклон ее составляет 3%.

Ступеньки и крыльцо здания имеют отдельные монолитные железобетонные плитные фундаменты из бетона марки В15.

Глубина заложения фундамента должна приниматься с учетом назначения и конструктивных особенностей нагрузок и воздействия на фундамент. Глубина заложения фундамента определяется согласно СП 22.13330.2011 «Основания здании и сооружений»

Укажите глубину заложения фундаментов и обоснуйте решение.

4.4 Стены

Наружные несущие стены:

- Несущая верста : кирпич глиняный обыкновенный 380мм, Верста не может иметь размер 380 мм

- Утеплитель толщина определяется расчетом; Укажите размер ссылкой на расчеты.

- Воздушная прослойка 10мм;

- Облицовка кирпич керамический 120мм;

Привязка наружных стен 200/440

Внутренние несущие стены:

- Состав стены: кирпич глиняный обыкновенный 380мм,

Привязка стен «центральная»190/190 мм.

Перегородки межкомнатные:

- Кирпич глиняный обыкновенный толщиной 120мм;

4.5 Перекрытия

Для устройства перекрытий первого этажа используют монолитную железобетонная плиту, для перекрытия второго этажа используем деревянные балки из бруса 100х200 мм, с опиранием на кирпичные стены 120мм. Перекрытие находится над помещением (перекрывает помещение). Разберитесь какое перекрытие запроектировано

Для устройства оконных и дверных проемов применяем железобетонные перемычки по ГОСТ 948-84. Материал изготовления перемычек - бетон марки В40.

В проектируемом здании для перекрытий дверных и оконных проемов используем несущие и самонесущие перемычки сечением 120×140 мм. Минимальная величина опирания несущей перемычки на кладку 250мм, самонесущей 120 мм.

4.6 Лестницы

Лестницы связывают этажи между собой, обеспечивают эвакуацию людей в случае чрезвычайных ситуаций.

Проект предусматривает устройство двухмаршевой лестницы с забежными ступенями на деревянных косоурах (на титевах), ступени выполнены так же из дерева.

Уклон лестниц 1:2. Ширина марша - 1000 мм, расстояние, проступь - 300 мм, подступенок - 140 мм. Ограждение лестницы (перила), выполнены так же из дерева, высотой 900 мм с деревянными поручнями.

Наружные лестницы выполнены из железобетонных элементов.
