Материал: все лекции
Методы и средства измерений температуры Измерение температуры бесконтактными методами (пирометры)
Пирометры спектрального отношения
Преимущества |
Недостатки |
|
• |
возможно равенство Тц=Тдейств |
• сложность |
• |
погрешность определения |
|
соотношения ελ1/ελ2 меньше чем по отдельности
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
171 |
|
Раздел 2
Методы и средства измерений давления
Лекция 7
Общие сведения об измерении давления.
Жидкостные и деформационные манометры.
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
172 |
|
Методы и средства измерений давления Общие сведения об измерении давления
Давление - сила, действующая на единицу поверхности тела
P FS
Блез Паскаль
В системе СИ единицей давления служит 1 Паскаль,
равный силе в 1 Ньютон, действующей на площадь в 1 м2 .
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
173 |
|
Методы и средства измерений давления Общие сведения об измерении давления

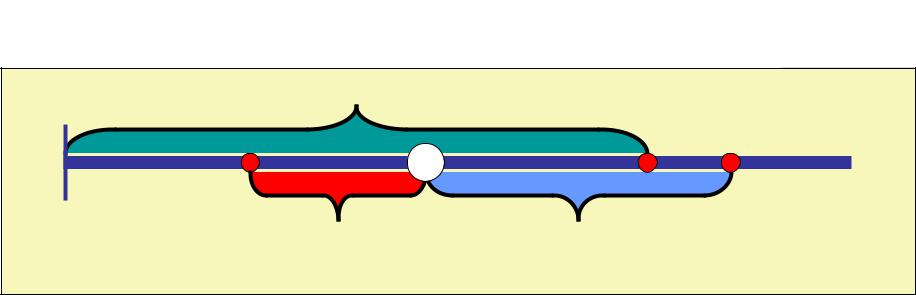

Рабс
0 |
Рвак |
Ратм |
Ризб=Рман |
Давление |
Приборы |
•абсолютное
•вакуумметрическое
Рвак=Ратм-Рабс; Рабс<Ратм
• избыточное (манометрическое)
Ризб=Рман=Рабс-Ратм; Рабс>Ратм
•измерения абсолютного давления
•вакуумметры
•тягомеры (Рвак<-40 кПа)
•напоромеры (Ризб<40 кПа)
•манометры
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
174 |
|
Методы и средства измерений давления Общие сведения об измерении давления
Таблица сопоставимости единиц измерения давления
МПа |
атм=bar |
кПа |
гПа |
мм H2O |
Па(Н/м²) |
psi |
0,000001 |
0,00001 |
0,001 |
0,01 |
0,1 |
1 |
0,000145 |
|
|
|
|
|
|
|
0,00001 |
0,0001 |
0,01 |
0,1 |
1 |
10 |
0,00145 |
|
|
|
|
|
|
|
0,0001 |
0,001 |
0,1 |
1 |
10 |
100 |
0,0145 |
|
|
|
|
|
|
|
0,001 |
0,01 |
1 |
10 |
100 |
1000 |
0,145 |
|
|
|
|
|
|
|
0,01 |
0,1 |
10 |
100 |
1000 |
10000 |
1,45 |
|
|
|
|
|
|
|
0,1 |
1 |
100 |
1000 |
10000 |
100000 |
14,5 |
|
|
|
|
|
|
|
1 |
10 |
1000 |
10000 |
100000 |
1000000 |
145 |
|
|
|
|
|
|
|
10 |
100 |
10000 |
100000 |
1000000 |
10000000 |
1450 |
|
|
|
|
|
|
|
100 |
1000 |
100000 |
1000000 |
10000000 |
100000000 |
14500 |
|
|
|
|
|
|
|
