Материал: все лекции

Измерение состава и свойств веществ Хроматографические гаоанализаторы

Детекторы ионизационные

Используется источник β – излучения

При попадании определяемого компонента в измерительную камеру происходит ионизация и резкое снижение сопротивления, что вызывает изменение тока

При этом сравнительная камера заполнена аргоном

Измерение состава и свойств веществ Хроматографические гаоанализаторы

Детекторы ионизационные

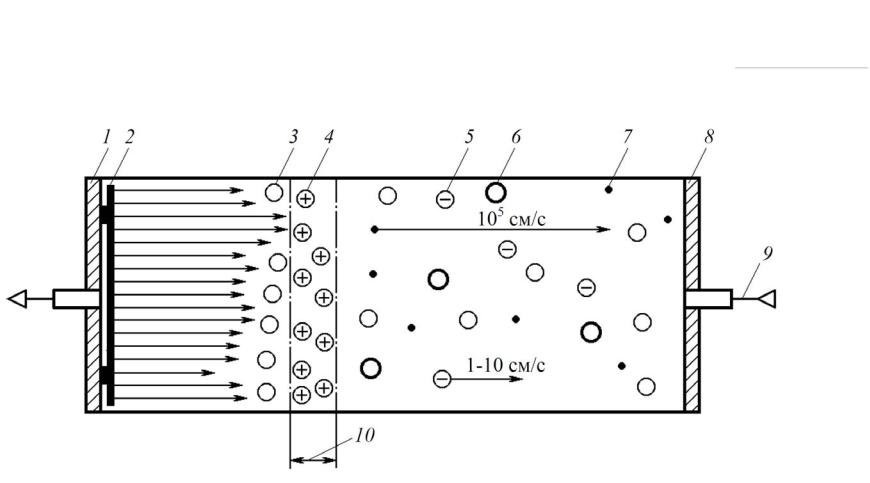

1 − катод; 2 − радиоактивный источник; 3 − молекулы газа-носителя;

4− положительные молекулярные ионы газа-носителя;

5− отрицательные молекулярные ионы определяемых соединений;

6− определяемые молекулы; 7 – свободные электроны; 8 − анод;

9 − подача газа-носителя; 10 − зона ионизации молекул газа-носителя

Измерение состава и свойств веществ Хроматографические гаоанализаторы

Детекторы ионизационные

Радиоактивный источник испускает β- - частицы, которые при столкновении с молекулами газа-носителя (как правило, азота) образуют свободные электроны и положительно заряженные молекулярные ионы

β- + N2 N2+e-

Измерение состава и свойств веществ Хроматографические гаоанализаторы

Детекторы ионизационные

Под действием приложенного между электродами постоянного напряжения образовавшиеся в зоне ионизации свободные электроны движутся к аноду с очень высокой скоростью (порядка 105 см/c), несмотря на встречное движение потока газа-носителя.

При этом в системе возникает электрический ток, который усиливается и регистрируется измерителем малых токов.

Измерение состава и свойств веществ Хроматографические гаоанализаторы

Градуировка

установление связи между концентрацией компонента и параметрами хроматограммы:

•время удерживания

•площадь пика

•высота пика
