Материал: Возможности выявления патологий COVID-19 на станции Микелянджело
Возможности выявления патологий легких на DICOM станции “Микеланджело”
|

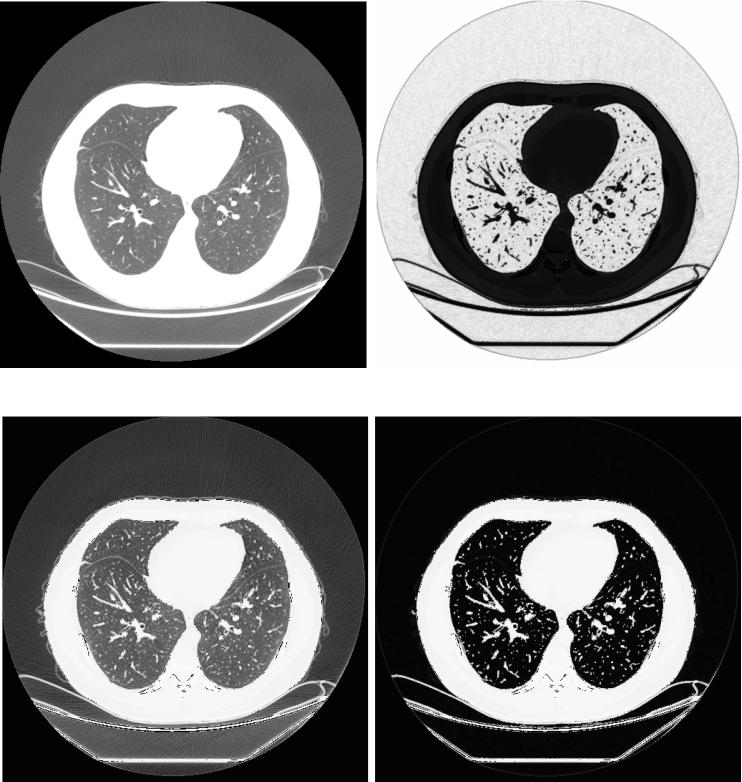

COVID - 0 |
|
|
Пациент SCHEG 34г. |
Исслед. 2020 04 03 |
Срез -237 |
|
|
|
|
|
|
|
|
|
A B
C D
На позиции A отображено представление стандартного CT легких, внизу под ним (поз. С) обработка Исходного среза для выявления патологии в промежутке плотностей между плотностью альвеол и мягкой тканью, которые визуализируются дополнительными оттенками серого, невидимые на A.
Поз. D получена из С путем исключения элементов, имеющих плотность ниже патологических образований . Поз. B это визуализация поз. D в негативе. Поз. B и D взаимно дополняют друг друга т.к. визуализация зависит от того куда ближе по плотности расположена область патологии.

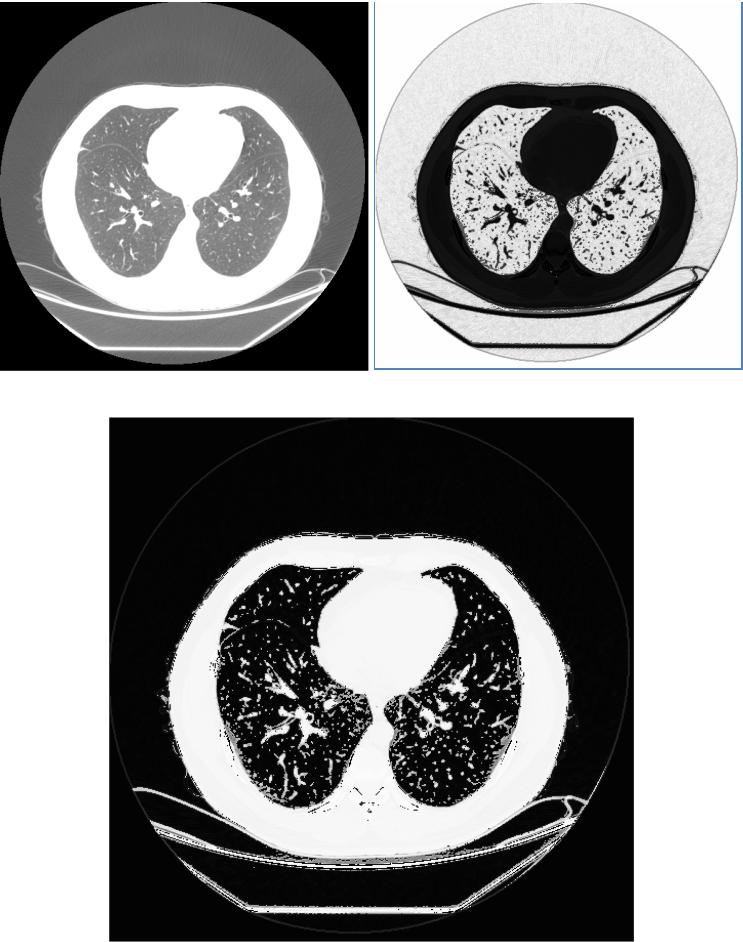

Пациент SCHEG |
Исслед. 2020 04 03 |
Срез -238 (следующий) |
A B
С
На срезе 238 в стандартном отображении (A) не просматривается изменений, но при обработке на
(B) видны задетые области на окраине правого и левого легкого, а также в промежутках рядом с сердцем и артерией, что также прослеживается на негативном отображении, имеются также точечные вкрапления множественные, не определяемые при стандартном протоколе.
COVID - 1

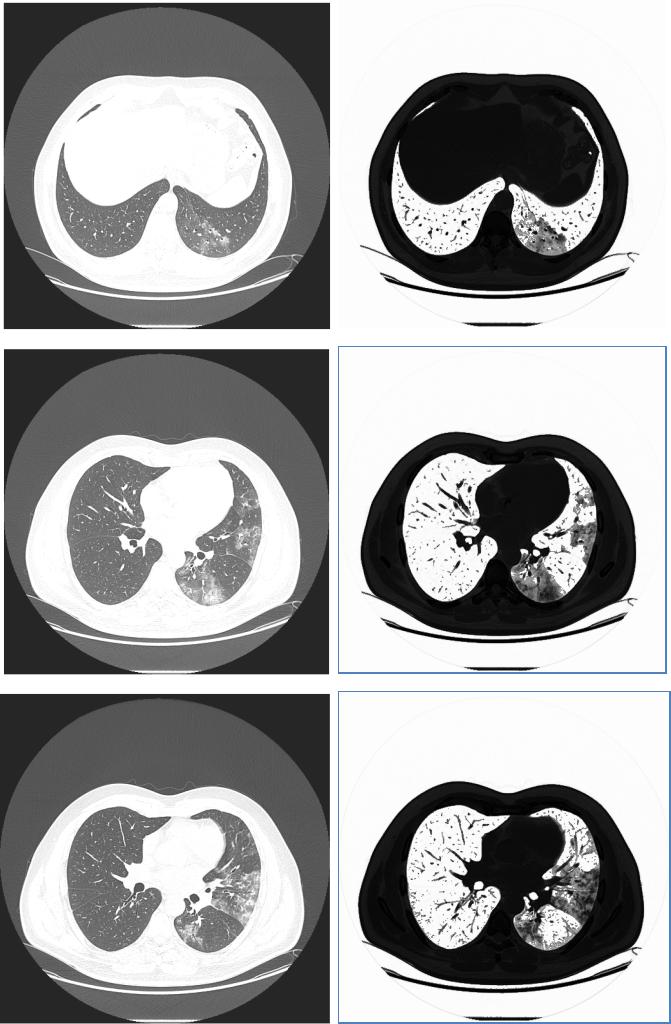

Пациент KUR.. 70г. Исслед. 2020 04 02 |
Срез -140, 159, 178 |

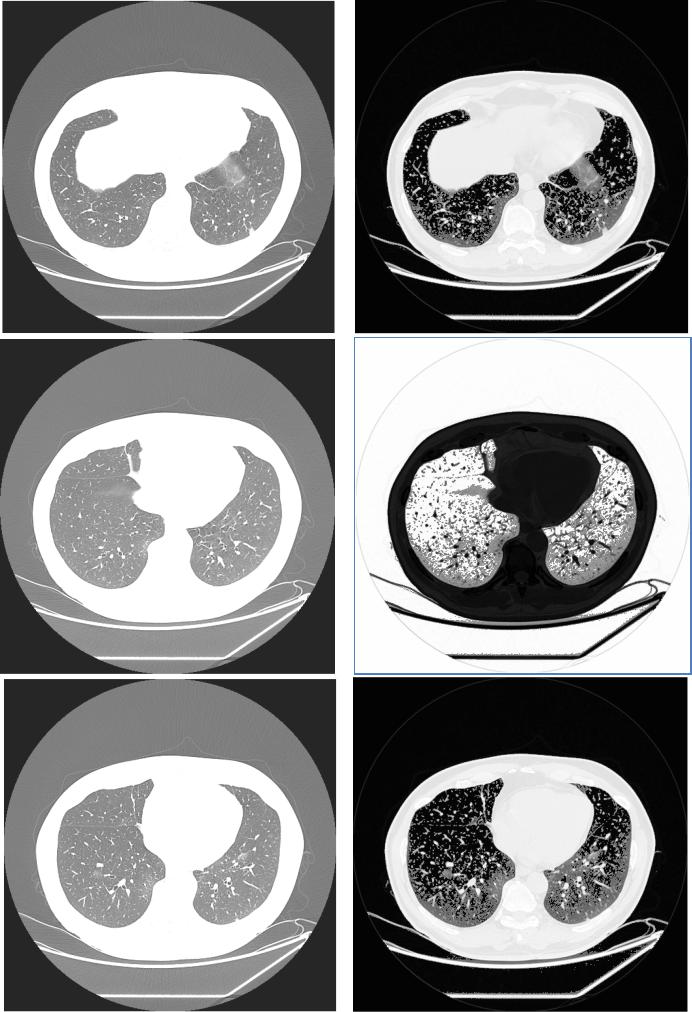

COVID - 2
Пациент ABD.. 47г. Исслед. 2020 04 23 |
Срез - 073, 174, 200 |
|
|
|
|

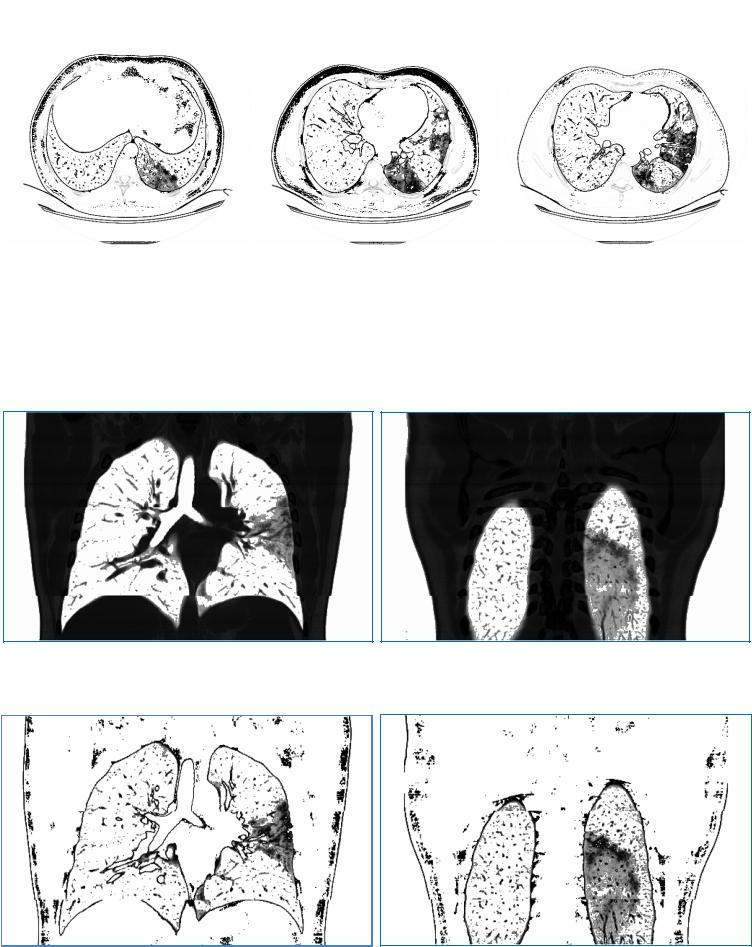

Здесь визуализированы те же срезы в диапазоне плотностей между легочной и мягкой тканями.
Визуализация Планарной Реконструкции с теми же параметрами обработки.
(Хорошо визуализируются как “матовое стекло”, так и элементы начала консолидации)
