Лабораторная работа
Бишкек 2021
Лабораторная работа на тему: Проектирование системы видеонаблюдения
Цель работы: Изучить теоретические основы проектирования систем видеонаблюдения и получить практические навыки проектирования данных систем с использованием программы проектирования телевизионных систем VideoCAD.
В качестве сигнализации мы выбрал Ардуино, так как этот прибор лучше подходит для нашей задачи создать детектор огня и утечки газа.

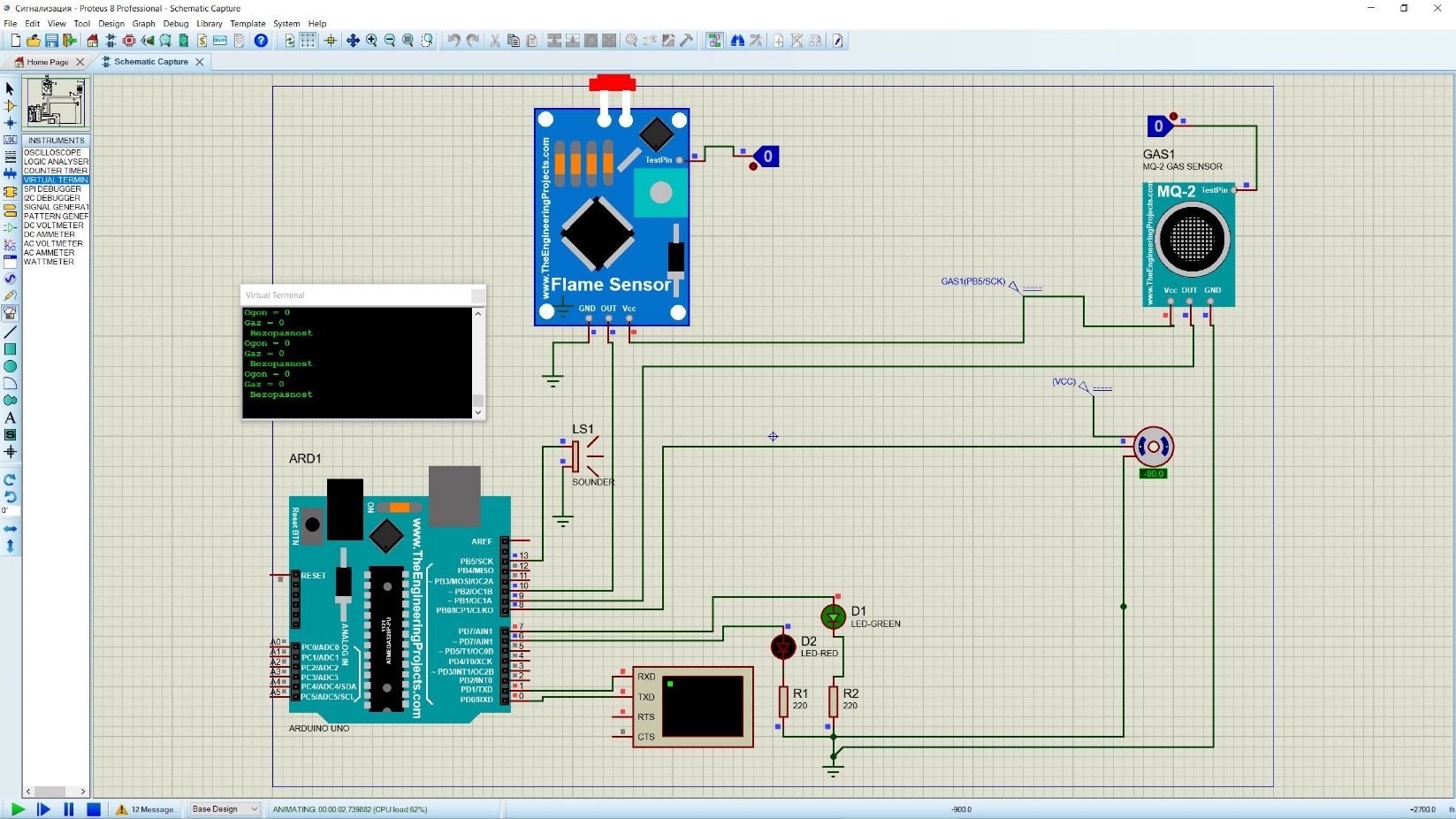

Рис. 1 Изображение сигнализатора, как видно на экране пламени и течка газа не обнаружено.
При обнаружении мы имеем два вида сигнала это зелёный и красный цвет, звуковой сигнал. А также, на терминале можно увидеть значения состояния, ноль это нет опасности, если один, то есть повод опасности.
Описание модулей:
Ардуино играет важную роль, так как это буквально мозг нашей схемы. Из него обрабатывается, подается, сигналы.
Flame sensor Датчик пламени состоит из ИК сенсора, индикатора пламени, подстроенного резистора и три вывода: питание, земля и сигнал на цифровой вывод.
Gas Sensor отвечает за выявление утечки газа, также имеет три вывода: питание, земля и сигнал на цифровой вывод.
Виртуальный терминал показывает состояние датчиков, если значение Огня и Газа на нуле, то выводится на экран «Безопасно», в ином случае «Опасность».
Датчик пламени состоит из ИК сенсора, индикатора пламени, подстроенного резистора и три вывода: питание, земля и сигнал на цифровой вывод.
LED красного и зелёного цвета, в случае если человек глухонемой. Будет полезно увидеть глазами.
Также, Sounder используются для звукового оповещения в тех устройствах и системах, для функционирования которых в обязательном порядке нужен звуковой сигнал если человек не зрячий и может слушать звуки, то эта функция спасет ему жизнь.

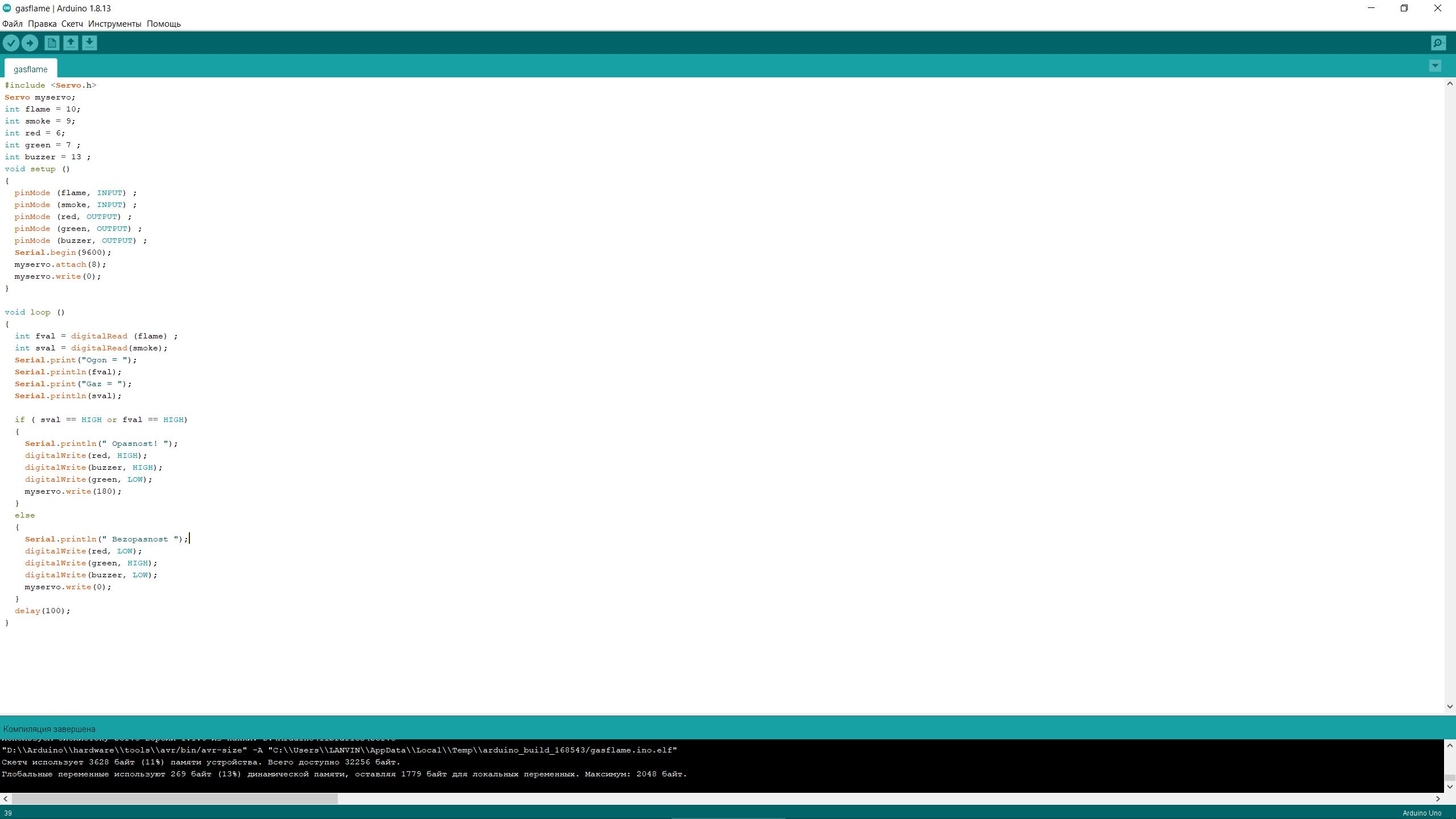

Рис. 2 Листинг кода на Ардуино
Для выполнения этой работы пришлось отдельно скачать библиотеку для Arduino и некоторых датчиков.
