Курсовая работа (т): Устройство тормозной системы ВАЗ-2110

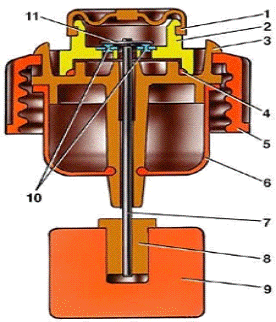

Рис. 10. Датчик аварийного уровня тормозной жидкости автомобили ваз 2110: 1 - защитный колпачок; 2 - корпус датчика; 3 - основание датчика; 4 - уплотнительное кольцо; 5 - зажимное кольцо; 6 - отражатель; 7 - толкатель; 8 - втулка; 9 - поплавок; 10 - неподвижные контакты; 11 - подвижный контакт.

Датчик аварийного уровня тормозной жидкости механического типа. Корпус 2 (рис.10) датчика с уплотнителем 4 поджимается к основанию 3 зажимным кольцом 5, которое навинчивается на горловину тормозного бачка. Одновременно к торцу горловины поджимается фланец отражателя 6. В этом положении зажимное кольцо удерживается двумя фиксаторами, изготовленными на основании 3. Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 при помощи втулки 8. На толкателе расположен подвижный контакт 11, а на корпусе датчика - неподвижные контакты 10. Полость контактов герметизируется защитным колпачком 1. При понижении уровня тормозной жидкости в тормозном бачке до предельно допустимого подвижного контакта опускается на неподвижные контакты и замыкает цепь лампы аварийной сигнализации в комбинации приборов.

1.3 Назначение, характеристика, устройство и работа вакуумного усилителя

Вакуумный усилитель тормозов является самым распространенным видом усилителя, который применяется в системе современного автомобиля. Он создает дополнительное усилие на педали тормоза за счет разряжения. Применение усилителя значительно облегчает работу тормозной системы автомобиля, и тем самым уменьшает усталость водителя.

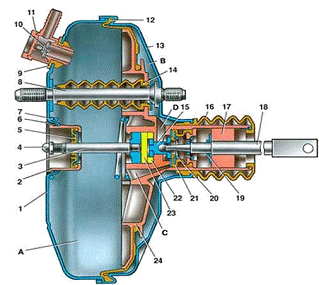

Рис. 2. Вакуумный усилитель тормозов автомобилей ваз 2110:

- корпус вакуумного усилителя; 2 - чашка корпуса усилителя; 3 - шток; 4 - регулировочный болт; 5 - уплотнитель штока; 6 - уплотнительное кольцо фланца главного цилиндра; 7 - возвратная пружина диафрагмы; 8 - шпилька усилителя; 9 - фланец крепления наконечника; 10 - клапан; 11 - наконечник шланга; 12 - диафрагма; 13 - крышка корпуса усилителя; 14 - уплотнительный чехол; 15 - поршень; 16 - защитный чехол корпуса клапана; 17 - воздушный фильтр; 18 - толкатель; 19 - возвратная пружина толкателя; 20 - пружина клапана; 21 - клапан; 22 - втулка корпуса клапана; 23 - буфер штока; 24 - корпус клапана; А - вакуумная камера; В - атмосферная камера; С, D - каналы.

Резиновая диафрагма 12 вместе с корпусом 24 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А соединяется с впускной трубой двигателя через обратный клапан наконечника 11 и шланг.

Корпус 24 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 16. В корпусе клапана размещен шток 3 привода главного цилиндра с опорной втулкой, буфер 23 штока, поршень 15 корпуса клапана, клапан 21 в сборе, возвратные пружины 19 и 20 толкателя и клапана, воздушный фильтр 17, толкатель 18. При нажатии на педаль перемещается толкатель 18, поршень 15, а вслед за ними и клапан 21 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера соединяется с атмосферой. Воздух, поступивший через фильтр 17, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 12. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 3, который действует на поршень главного цилиндра.

При отпущенной педали клапан 21 отходит от седла корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.

1.4 Устройство тормозного механизма переднего колеса

Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой и сигнализатором износа тормозных колодок.

Рис. 6. Тормозной механизм переднего колеса автомобилей ваз 2110:

- тормозной диск; 2 - направляющая колодок; 3 - суппорт; 4 - тормозные колодки; 5 - цилиндр; 6 - поршень; 7 - сигнализатор износа колодок; 8 - уплотнительное кольцо; 9 - защитный чехол направляющего пальца; 10 - направляющий палец; 11 - защитный кожух.

Скоба образуется суппортом 3 и колесным цилиндром 5, которые стянуты болтами. Подвижная скоба крепится болтами к пальцам 10, которые установлены в отверстиях направляющей 2 колодок. В эти отверстия закладывается смазка, между пальцами и направляющей колодок установлены резиновые чехлы 9. К пазам направляющей поджаты пружинами тормозные колодки 4, из которых внутренняя имеет сигнализатор 7 износа накладок. В полости цилиндра 5 установлен поршень 6 с уплотнительным кольцом 8. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском.

1.5 Устройство тормозного механизма заднего колеса

Тормозной механизм заднего колеса на автомобилях ваз 2110 (рис.7) барабанный, с автоматической регулировкой зазора между тормозными колодками и тормозным барабаном. Устройство автоматической регулировки зазора расположено в колесном тормозном цилиндре.

Рис. 7. Тормозной механизм заднего колеса автомобилей ваз 2110: 1 - гайка крепления ступицы; 2 - ступица заднего колеса; 3 - нижняя стяжная пружина тормозных колодок; 4 - тормозная колодка; 5 - направляющая пружина; 6 - колесный тормозной цилиндр; 7 - верхняя стяжная пружина; 8 - разжимная планка; 9 - палец рычага привода стояночного тормоза; 10 - рычаг привода стояночного тормоза; 11 - щит тормозного механизма.

Устройство колесного цилиндра

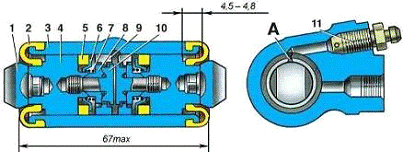

Рис. 8. Задний колесный тормозной цилиндр автомобилей ваз 2110:

- упор тормозной колодки; 2 - защитный колпачок; 3 - корпус тормозного цилиндра; 4 - поршень; 5 - уплотнитель; 6 - опорная тарелка; 7 - пружина; 8 - сухари; 9 - упорная манжета; 10 - упорный винт; 11 - штуцер; А - прорезь на упорной манжете.

Основным элементом тормозного цилиндра заднего колеса является разрезная упорная манжета 9 (рис. 8), установленная на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25-1,65 мм. Упорные манжеты 9 вставлены в тормозной цилиндр с натягом, обеспечивающим усилие сдвига манжеты по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 7 (см. рис. 7) тормозных колодок. Когда из-за износа тормозных накладок зазор 1,25-1,65 мм полностью выбирается, буртик на упорном винте 10 (см. рис.8) прижимается к буртику манжеты 9, вследствие чего упорная манжета сдвигается вслед за поршнем на величину износа тормозных накладок. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорной манжеты. Таким образом, автоматически поддерживается оптимальный зазор между тормозными колодками и тормозным барабаном.

1.6 Устройство привода стояночной системы

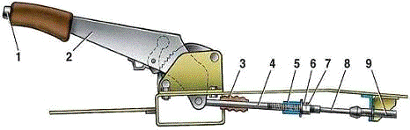

Рис. 9. Привод стояночной тормозной системы автомобилей ваз 2110: 1 - кнопка фиксации рычага ручного тормоза; 2 - рычаг привода стояночного тормоза; 3 - защитный чехол; 4 - тяга; 5 - уравнитель троса; 6-регулировочная гайка; 7 - контргайка; 8 - трос; 9 - оболочка троса.

Стояночная тормозная система на автомобилях ваз 2110, ваз 2111, ваз 2112 с механическим приводом, действует на тормозные механизмы задних колес. Привод стояночного тормоза состоит из рычага 2 (рис.9), регулировочной тяги 4, уравнителя 5, троса 8, рычага 10 (см. рис.7) ручного привода задних тормозных колодок и разжимной планки 8 (см. рис.7).
