Материал: Тема 4 з.1
1 - вырезы; 2 - отражательный выступ; 3 - отгибы; 4 - направляющий выступ; 5 - перемычка; 6 - продольный паз; 7 -поперечный паз; 8 - защелка магазина; 9 - спусковая скоба; 10 - пистолетная рукоятка; 11 - приклад
|
соединения частей и механизмов автомата (пулемета), для обеспечения закрывания канала ствола затвором и запирания затвора. В ствольной коробке помещается ударно-спусковой механизм. Сверху коробка закрывается крышкой. Ствольная коробка имеет: · внутри - вырезы для запирания затвора, задние стенки которых являются боевыми упорами; отгибы и направляющие выступы для направления движения затворной рамы и затвора; отражательный выступ для отражения гильз; перемычку для скрепления боковых стенок; выступ для зацепа магазина и по одному овальному выступу на боковых стенках для направления магазина; |
Рис.
30. Ствольная коробка:· сзади сверху - пазы: продольный - для пятки направляющего стержня возвратного механизма и поперечный - для крышки ствольной коробки; хвост с отверстием для крепления приклада к ствольной коробке;
· в боковых стенках - по четыре отверстия, три из них для осей ударно-спускового механизма, а четвертое для цапф переводчика; на правой стенке - две фиксирующие выемки для постановки переводчика на автоматический (АВ) и одиночный (ОД) огонь;
· снизу - окно для магазина и окно для спускового крючка.
У автомата со складывающимся прикладом, кроме того, имеются отверстия для фиксатора и защелки приклада (рис. 33).

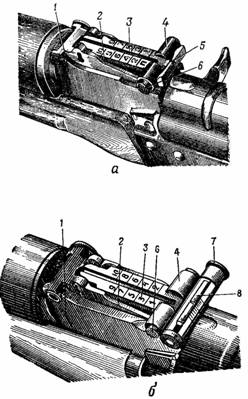

а - автомата; б - пулемета; 1 - колодка прицела; 2 - сектор; 3 - прицельная планка; 4 - хомутик; 5 - гривка прицельной планки; 6 - защелка хомутика; 7 - маховичок винта целика; 8 - целик |
У пулемета со складывающимся прикладом ствольная коробка сзади имеет гнездо для левой защелки с пружиной, удерживающей приклад в сложенном положении; на правой стенке - вырез для правой защелки приклада и отверстие для нажима на правую защелку при ее утапливании; на левой стенке - проушину для присоединения приклада и отверстие для переднего конца левой защелки (рис. 34 и 35). К ствольной коробке прикреплены: приклад с антабкой, пистолетная рукоятка и спусковая скоба с защелкой магазина. У автоматов (пулеметов) с ночными прицелами к левой боковой стенке прикреплена планка для присоединения ночного прицела. 13. Прицельное приспособление служит для наводки автомата (пулемета) при стрельбе по целям на различные дальности. Оно состоит из прицела и мушки. Прицел (рис. 31) состоит из колодки прицела, пластинчатой пружины, прицельной планки и хомутика. Колодка прицела имеет два сектора для придания прицельной планке определенной высоты, проушины для крепления прицельной планки, отверстия для штифта и замыкателя газовой трубки; внутри - гнездо для пластинчатой пружины и полость для затворной рамы; на задней стенке - полукруглый вырез для крышки ствольной коробки. |
Рис.
31. Прицел:Колодка прицела надета на ствол и закреплена штифтом.
Пластинчатая пружина помещается в гнезде колодки прицела и удерживает прицельную планку в приданном положении.
Прицельная планка имеет гривку с прорезью для прицеливания и вырезы для удержания хомутика в установленном положении посредством защелки с пружиной. На прицельной планке (у автомата - сверху, у пулемета - сверху и снизу) нанесена шкала с делениями от 1 до 10; цифры шкалы обозначают дальности стрельбы в сотнях метров.
У автомата, кроме того, на прицельной планке нанесена буква «П» - постоянная установка прицела, примерно соответствующая прицелу 4 (дальности стрельбы 440 м).
У пулемета прицельная планка имеет гнездо для целика и риску; на стенке гнезда целика нанесена шкала с десятью делениями; каждое из которых соответствует двум тысячным дальности стрельбы.
Целик у пулемета имеет гривку с прорезью для прицеливания, винт с маховичком, пружину, шайбу и штифт.
Хомутик надет на прицельную планку и удерживается в приданном положении защелкой. Защелка имеет зуб, который под действием пружины заскакивает в вырез прицельной планки.
Мушка ввинчена в полозок, который закреплен в основании мушки. На полозке и на основании мушки нанесены риски, определяющие положение мушки.
К автомату (пулемету) прилагается приспособление для стрельбы ночью и в условиях ограниченной видимости (самосветящиеся насадки). Оно состоит из откидного целика с широкой прорезью, устанавливаемого на гривку прицельной планки, и широкой мушки, надеваемой на мушку оружия сверху. На целике и мушке приспособления нанесены самосветящиеся точки.
В приспособлении нового образца нанесены самосветящиеся полоски: две горизонтально расположенные - на целике и одна вертикально - на мушке.
Приспособление для стрельбы ночью устанавливается на автомат (пулемет) и выверяется при поступлении его в войска и в процессе эксплуатации от него не отделяется.
Бой оружия при стрельбе с приспособлением в основном остается таким же, как и с открытым прицелом. В случае значительного отклонения средней точки попадания по высоте необходимо закрепить оружие в прицельном станке, навести в цель и произвести подбор целика так, чтобы линия прицеливания с открытым прицелом и приспособлением совпадали.
При стрельбе днем целик и мушка приспособления откидываются вниз. В этом положении они не мешают пользоваться прицельным приспособлением автомата (пулемета).
При стрельбе ночью и в условиях ограниченной видимости целик приспособления повертывается вверх до соприкосновения с гривкой прицельной планки, а мушка приспособления сдвигается вверх по пружине и надевается на мушку.
|
14. Крышка ствольной коробки (рис. 32) предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке. С правой стороны она имеет ступенчатый вырез для прохода выбрасываемых наружу гильз и для движения рукоятки затворной рамы; сзади - отверстие для выступа направляющего стержня возвратного механизма. Крышка удерживается на ствольной коробке с помощью полукруглого выреза на колодке прицела, поперечного паза ствольной коробки и выступа направляющего стержня возвратного механизма. |
Рис.
32. Крышка ствольной коробки:
1
- ступенчатый вырез; 2 - отверстие;
3 - ребра жесткости15. Приклад и пистолетная рукоятка служат для удобства действия автоматом (пулеметом) при стрельбе.
Постоянный приклад автоматов АК74, АК74Н (рис. 33) и пулеметов РПК74, РПК74Н (рис. 34) имеет антабку для ремня, гнездо для пенала принадлежности и затыльник с крышкой над гнездом. В гнезде приклада укреплена пружина для выталкивания пенала. Постоянный приклад у автомата может быть деревянный или пластмассовый (у пулемета - деревянный).
Складывающийся приклад автоматов АКС74 и АКС74Н состоит из верхней и нижней тяг, затыльника, обоймы и наконечника, соединенных в одно целое с помощью сварки. С правой стороны приклада на обойме имеется антабка для ремня. В. откинутом положении приклад удерживается фиксатором, а в сложенном - защелкой.
а
- постоянный (деревянный) приклад (в
разрезе);
б -складывающийся приклад
в откинутом положении;
в -
складывающийся приклад в сложенном
положении;
1 - антабка для ремня; 2
- гнездо для пенала принадлежности; 3 -
затыльник; 4 - крышка; 5 - пружина
для выталкивания пенала принадлежности; 6 -
фиксатор приклада; 7 - защелка приклада;
8 - верхняя тяга; 9 - нижняя тяга;
10 -
обойма; 11 - наконечник; 12 - ось; 13 -
пистолетная рукоятка; 14 - планка
для присоединения ночного прицела
1 - приклад; 2 - ствольная коробка; 3 - пистолетная рукоятка; 4 - отверстие в стенке ствольной коробки |
а
- постоянный приклад (в разрезе); б -
складывающийся приклад (в сложенном
положении); 1 - антабка для ремня; 2
- гнездо для принадлежности; 3 -
затыльник; 4 - крышка; 5 - пружина
для выталкивания пенала принадлежности; 6 -
выступ приклада с ушками; 7 - проушина
ствольной коробки; 8 - правая
защелка приклада с пружиной;
9
- задняя часть левой защелки с
насечкой; 10 - пружина защелки; 11
- вырез для правой защелки приклада;
12 -
пистолетная рукоятка
1 - основание сошки; 2 - ноги; 3 - пружина; 4 - выступ; 5 - полозок; 6 - пружинная застежка |
Рис.

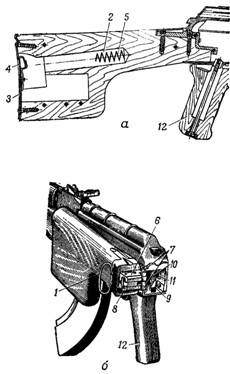

33. Приклад и пистолетная рукоятка
автомата:
Рис.
35. Складывание приклада пулемета:
Рис.

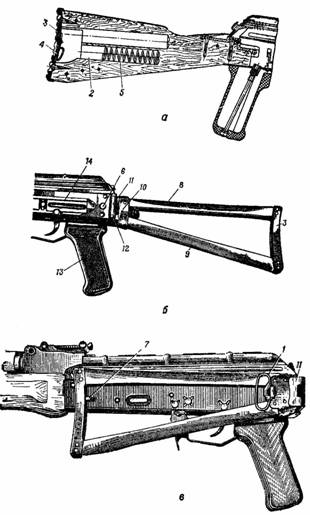

34. Приклад и пистолетная рукоятка
пулемета:
Рис.
36. Сошка пулемета:Для складывания приклада надо утопить фиксатор (при этом фиксатор выйдет из зацепления с наконечником приклада) и повернуть приклад влево вокруг оси до закрепления приклада защелкой, находящейся на левой стенке ствольной коробки.
Для откидывания приклада надо отвести защелку назад и повернуть приклад вправо до закрепления его фиксатором.
Складывающийся приклад пулеметов РПКС74 и РПКС74Н кроме указанного для постоянного приклада пулемета имеет выступ для правой защелки приклада, удерживающей приклад в откинутом положении, ушки для присоединения приклада к ствольной коробке, а у РПКС74Н и выем, куда входит планка для присоединения ночного прицела при складывании приклада.
Для складывания приклада надо утопить правую защелку приклада выколоткой или пулей патрона через отверстие в правой стенке ствольной коробки (рис. 35) и повернуть приклад влево до закрепления его левой защелкой в сложенном положении.
Для откидывания приклада надо нажать пальцем руки на заднюю часть защелки с насечкой в левую сторону и повернуть приклад вправо до закрепления его правой защелкой.
16. Сошка пулемета (рис. 36) служит упором при стрельбе. Она имеет основание, две ноги с полозками для упора в грунт и выступами для фиксации ног в сложенном положении, пружину для разведения ног, пружинную застежку на левой ноге для скрепления ног в сложенном положении. Сошка от пулемета не отделяется.
17. Затворная рама с газовым поршнем (рис. 37) служит для приведения в действие затвора и ударно-спускового механизма.
а ~ остов затвора; б - ударник; в - выбрасыватель; 1 - вырез для гильзы; 2-вырез для выбрасывателя; 3 - ведущий выступ; 4 - отверстие для оси выбрасывателя; 5 - боевой выступ; 6 - продольный паз для отражательного выступа; 7 -пружина выбрасывателя; 8 ~ ось выбрасывателя; 9 - шпилька |
Затворная рама имеет: внутри - канал для возвратного механизма, и канал для затвора; сзади - предохранительный выступ; по бокам - пазы для движения затворной рамы по отгибам ствольной коробки; с правой стороны - выступ для опускания (поворота) рычага автоспуска и рукоятку для перезаряжания автомата (пулемета); снизу - фигурный вырез для помещения в нем ведущего выступа затвора и паз для прохода отражательного выступа ствольной коробки. В передней части затворной рамы укреплен газовый поршень. 18. Затвор (рис. 38) служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона). Он состоит из остова, ударника, выбрасывателя с пружиной и осью, шпильки. Остов затвора имеет: на переднем срезе - цилиндрический вырез для дна гильзы и паз для выбрасывателя; по бокам - два боевых выступа, которые при запирании затвора заходят в вырезы ствольной коробки; сверху - ведущий выступ для поворота затвора при запирании и отпирании; на левой стороне - продольный паз для прохода отражательного выступа ствольной коробки (паз в конце расширен для обеспечения поворота затвора при запирании); в утолщенной части остова затвора- отверстия для оси выбрасывателя и шпильки. Внутри остов затвора имеет канал для помещения ударника. |
Рис.
37. Затворная рама с газовым поршнем:
1
- канал для затвора; 2 -
предохранительный выступ;
3 - выступ
для опускания рычага автоспуска; 4 -
паз для отгиба ствольной коробки; 5 -
рукоятка; 6 - фигурный вырез; 7 –
паз для отражательного выступа; 8 -
газовый поршень
Рис.
38. Затвор:Ударник имеет боек и уступ для шпильки.
Выбрасыватель с пружиной служит для извлечения гильзы из патронника и удержания ее до встречи с отражательным выступом ствольной коробки. Выбрасыватель имеет зацеп для захвата гильзы, гнездо для пружины и вырез для оси.
Шпилька служит для закрепления ударника и оси выбрасывателя.
1 - возвратная пружина; 2 - направляющий стержень; 3 -подвижный стержень; 4 - муфта
1 -
газовая трубка; 2 - направляющие ребра
для газового поршня; 3 - передняя
соединительная муфта; 4 - ствольная
накладка; 5 - задняя соединительная
муфта; 6 - выступ; 7 - пластинчатая
пружина
а - курок; б - боевая пружина; в - спусковой крючок; г - шептало одиночного огня; д - автоспуск; е - пружина автоспуска; ж - переводчик; з - оси; и - пружина шептала одиночного огня; к - замедлитель курка; л - пружина замедлителя курка; м - трубчатая ось; 1 - боевой взвод; 2 - взвод автоспуска; 3 - загнутые концы; 4 - петля; 5 - фигурный выступ; 6 - прямоугольные выступы; 7 - хвост; 8 - вырез; 9 - шептало; 10 - рычаг; 11 - защелка; 12 - передний выступ; 13 - сектор; 14 - цапфа |
19. Возвратный механизм (рис. 39).служит для возвращения затворной рамы с затвором в переднее положение. Он состоит из возвратной пружины, направляющего стержня, подвижного стержня и муфты. Направляющий стержень имеет на заднем конце упор для пружины, пятку с выступами для соединения со ствольной коробкой и выступ для удержания крышки ствольной коробки. Подвижный стержень на переднем конце имеет загибы для надевания муфты. 20. Газовая трубка со ствольной накладкой (рис. 40) состоит из газовой трубки, передней и задней соединительных муфт, ствольной накладки, металлического полукольца и пластинчатой пружины. Газовая трубка служит для направления движения газового поршня. Она имеет направляющие ребра. Передним концом газовая трубка надевается на патрубок газовой каморы. Ствольная накладка служит для предохранения рук автоматчика (пулеметчика) от ожогов при стрельбе. Она у автомата может быть деревянная или пластмассовая (у пулемета - деревянная) и имеет желоб, в котором укреплено металлическое полукольцо, отжимающее ствольную накладку от газовой трубки (этим исключается появление качки накладки при усыхании древесины). Ствольная накладка укреплена на газовой трубке посредством передней и задней соединительных муфт; задняя соединительная муфта имеет выступ, в который упирается замыкатель газовой трубки; пластинчатая пружина исключает продольную качку трубки. 21. Ударно-спусковой механизм (рис. 41) служит для спуска курка с боевого взвода или со взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекращения стрельбы, для предотвращения выстрелов при незапертом затворе и для постановки автомата (пулемета) на предохранитель. |
Рис.
39. Возвратный механизм:
Рис.
40. Газовая трубка со ствольной накладкой:
Рис.
41. Части ударно-спускового механизма:Ударно-спусковой механизм помещается в ствольной коробке, где крепится тремя взаимозаменяемыми осями, и состоит из курка с боевой пружиной, замедлителя курка с пружиной, спускового крючка, шептала одиночного огня с пружиной, автоспуска с пружиной, переводчика и трубчатой оси.
Курок с боевой пружиной служит для нанесения удара по ударнику. На курке имеются боевой взвод, взвод автоспуска, цапфы и отверстие для оси. Боевая пружина надевается на цапфы курка и своей петлей действует на курок, а концами - на прямоугольные выступы спускового крючка,
Замедлитель курка[2] служит для замедления движения курка вперед в целях улучшения – кучности боя при ведении автоматического огня из устойчивых положений. Он имеет передний и задний выступы, отверстие для оси, пружину и защелку.
Спусковой крючок служит для удержания курка на боевом взводе и для спуска курка. Он имеет фигурный выступ, отверстие для оси, прямоугольные выступы и хвост. Своим фигурным выступом он удерживает курок на боевом взводе.
Шептало одиночного огня служит для удержания курка после выстрела в крайнем заднем положении, если при ведении одиночного огня спусковой крючок не был отпущен. Оно находится на одной оси со спусковым крючком. Шептало одиночного огня имеет пружину, отверстие для оси и вырез, в который входит сектор переводчика при ведении автоматического огня и стопорит шептало. Кроме того, вырез ограничивает поворот сектора вперед при постановке переводчика на предохранитель.
Автоспуск служит для автоматического освобождения курка со взвода автоспуска при стрельбе очередями, а также для предотвращения спуска курка при незакрытом канале ствола и незапе-ртом затворе. Он имеет шептало для удержания курка «а взводе автоспуска, рычаг для поворота автоспуска выступом затворной рамы при подходе ее в переднее положение и пружину.
На одной оси с автоспуском находится его пружина. Коротким концом она соединена с автоспуском, а ее длинный конец проходит вдоль левой стенки ствольной коробки и входит в кольцевые проточки на осях автоспуска, курка и спускового крючка, удерживая оси от выпадания.
1
- упор для пальцев; 2 - выступ; 3 -
пластинчатая пружина; 4 - отверстие
для шомпола
1 - корпус; 2 - крышка; 3 - стопорная планка; 4 - пружина; 5 - подаватель; 6 - опорный выступ; 7 - зацеп
|
Переводчик служит для установки автомата (пулемета) на автоматический или одиночный огонь, а также на предохранитель. Он имеет сектор с цапфами, которые помещаются в отверстия стенок ствольной коробки. Нижнее положение переводчика отвечает установке его на одиночный огонь (ОД), среднее - на автоматический огонь (АВ) и верхнее - на предохранитель. 22. Цевье (рис. 42) служит для удобства действия и для предохранения рук автоматчика (пулеметчика) от ожогов. Оно у автомата может быть деревянное или пластмассовое (у пулемета - деревянное). Цевье прикрепляется к стволу снизу с помощью соединительной муфты и к ствольной коробке - посредством выступа, входящего в гнездо ствольной коробки. В теле цевья имеется сквозное отверстие для шомпола. В задней части цевья имеются вырезы и выем, в который помещается пластинчатая пружина. Пружина служит для исключения продольной качки цевья. Вырезы на цевье и ствольной накладке образуют окна для охлаждения ствола и газовой трубки при стрельбе. Пластмассовое цевье имеет металлический экран, предназначенный для уменьшения нагрева цевья при стрельбе. |
Рис.
42. Цевье (деревянное):
Рис.
43. Магазин:23. Магазин (рис. 43) служит для помещения патронов и подачи их в ствольную коробку. Он состоит из пластмассового корпуса, крышки, стопорной планки, пружины и подавателя.
Корпус магазина соединяет все части магазина; его боковые стенки имеют сверху (на горловине) загибы для удержания патронов от выпадания и выступы, ограничивающие подъем подавателя; на передней стенке имеется зацеп, а на задней - опорный выступ, посредством которых магазин присоединяется к ствольной коробке. На задней стенке корпуса внизу имеется контрольное отверстие для определения полноты снаряжения магазина патронами.
Снизу корпус закрывается крышкой. В крышке имеется отверстие для выступа стопорной планки.
Внутри корпуса помещается подаватель и пружина со стопорной планкой. Подаватель удерживается на верхнем конце пружины с помощью внутреннего загиба на правой стенке подавателя; подаватель имеет выступ, обеспечивающий шахматное расположение патронов в магазине. Стопорная планка закреплена неотъемно на нижнем конце пружины и своим выступом удерживает крышку магазина от перемещения.
