Методическая разработка для проведения занятия по учебной дисциплине «Огневая подготовка из стрелкового оружия»

Тема №04: «Устройство автомата Калашникова, боеприпасов и гранат».

Занятие №01: «Материальная часть автомата».

Согласовано на заседании

ПМК ВУЦ

«____»_________________ 201_ г.

Протокол №_____

Ростов-на-Дону

2019 г

I. Учебные цели

1. Ознакомиться с устройством автомата Калашникова.

2. Изучить материальную часть автомата.

II. Воспитательные цели

Воспитывать стремление к углубленному освоению материала по теме занятия инициативу, самостоятельность, точность, пунктуальность, трудолюбие, внимательность и аккуратность, доверие к изучаемой дисциплине.

III. Расчет учебного времени

Содержание и порядок проведения занятия	Время, мин
ВСТУПИТЕЛЬНАЯ ЧАСТЬ ОСНОВНАЯ ЧАСТЬ Учебные вопросы: 1. Назначение, боевые свойства автомата и общее устройство. 2. Назначение и устройство частей и механизмов автомата. ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ	10 70 30 40 10

IV. Учебно-материальное обеспечение

1. Лектор-2000.

2. Слайды по теме занятия.

3. ОВУ ВС РФ, методические рекомендации.

V. Методические рекомендации преподавателю по подготовке и проведению группового занятия

При подготовке к занятию преподаватель изучает учебные вопросы, структуру и содержание занятия, ознакамливается с литературой и методическими рекомендациями, готовит учебно-материальное обеспечение занятия. По завершению личной теоретической подготовки составляет план проведения занятия, с указанием времени отводимого, на отработку учебных вопросов и утверждает его у начальника отдела.

Во вступительной части занятия (10 мин). Заслушать доклад дежурного о наличии личного состава и готовности к занятию. Проверить наличие личного состава, внешний вид, готовность к занятию, дать указания на устранение обнаруженных недостатков. На столах у каждого обучающегося должно быть:

– конспект;

– принадлежности для работы (ручки и простые карандаши);

– раздаточный материал.

При необходимости выделить время на устранение обнаруженных недостатков.

Продемонстрировать слайд назвать и дать под запись тему и учебные вопросы занятия.

ТЕМА № 04

«Устройство автомата Калашникова, боеприпасов и гранат»

занятие № 1

«Материальная часть автомата»

Учебные вопросы занятия:

1. Назначение, боевые свойства автомата и общее устройство.

2. Назначение и устройство частей и механизмов автомата.

.

В ходе занятия преподаватель последовательно доводит учебный материал занятия, контролирует и руководит работой обучающихся при отработке поставленных задач, оказывает индивидуальную помощь, при необходимости разъясняет всей группе отдельные положения, вызывающие затруднения у большинства обучающихся. Контроль качества выполнения практических заданий осуществляется в процессе индивидуальных консультаций и оказания помощи обучающимся, а также в конце занятия, по мере готовности, при приеме их доклада о проделанной работе и проверки выполнения задания.

При отработке первого учебного вопроса (30 мин). Объявить учебный вопрос и порядок его отработки.

Назначение, боевые свойства автомата и общее устройство.

5,45-автвтомат Калашникова является индивидуальным оружием. Он предназначен для уничтожения живой силы и поражения огневых средств противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож. Для стрельбы и наблюдения в условиях естественной ночной освещенности к автоматам АК74Н и АКС74Н присоединяется ночной стрелковый прицел универсальный (НСПУ).

Для стрельбы из автомата применяются патроны с обыкновенными (со стальным сердечником) и трассирующими пулями.

Из автомата ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня: он ведется короткими (до 5 выстрелов) и длинными (до 10 выстрелов) очередями и непрерывно. Подача патронов при стрельбе производится из коробчатого магазина емкостью на 30 патронов. Магазины автомата и пулемёта взаимозаменяемы.

Прицельная дальность стрельбы – 1000 м. Наиболее действительный огонь по наземным целям, по самолетам, вертолетам и парашютистам – на дальности до 500 м.

Сосредоточенный огонь по наземным групповым целям ведется на дальность до 1000 м.

Дальность прямого выстрела: по грудной фигуре – 440 м, по бегущей фигуре – 625 м.

Темп стрельбы около 600 выстрелов в минуту.

Боевая скорострельность: при стрельбе очередями – до 100 выстрелов в минуту; при стрельбе одиночными выстрелами – до 40 выстрелов в минуту.

Вес автомата без штыка-ножа со снаряженным патронами пластмассовым магазином: АК74 – 3,6 кг. Вес штыка-ножа с ножнами – 490 г.

Назначение и боевые свойства 5,45-мм автомата Калашникова АКС74У.

5,45-мм автомат Калашникова укороченный является индивидуальным оружием и предназначен для уничтожения живой силы и поражения огневых средств противника. Для стрельбы и наблюдения в условиях естественной освещенности ночью к автомату АКС74УН2 присоединяется ночной стрелковый прицел универсальный модернизированный (НСПУМ)

Из автомата ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня; он ведется короткими (до 5 выстрелов) и длинными (до 10 выстрелов) очередями и непрерывно. Подача патронов при стрельбе производится из коробчатого магазина емкостью на 30 патронов.

Прицельная дальность стрельбы из автомата 500 м. Наиболее действительный огонь по наземным и воздушным целям на дальности до 400 м. Сосредоточенный огонь из автоматов по наземным групповым целям ведется на дальность до 800 м. Дальность прямого выстрела по грудной фигуре 360 м.

Темп стрельбы 650-700 выстрелов в минуту. Боевая скорострельность: при стрельбе очередями - до 100, при стрельбе одиночными выстрелами - до 40 выстрелов в минуту. Масса автомата со снаряженным патрона ми пластмассовым магазином: АКС74У – 3 кг; АКС74УН2 -5,2 кг.

Общее устройство 5,45 мм автомата Калашникова АКС74У.

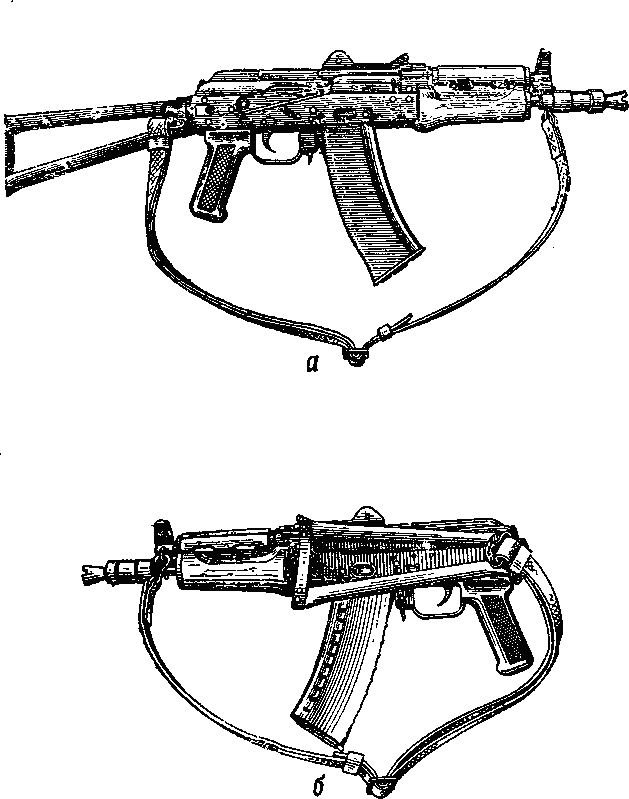

Общий вид 5,45-мм автомата Калашникова укороченного: а - с откинутым прикладом; б - со сложенным прикладом; в - с ночным прицелом (АКС74УН2)

Автомат состоит из следующих основных частей и механизмов: ствола со ствольной коробкой и крышкой ствольной коробки, с ударно-спусковым механизмом, прицельным приспособлением, складывающимся прикладом и пистолетной рукояткой; пламегасителя; затворной рамы с газовым поршнем; затвора; возвратного механизма; газовой трубки со ствольной накладкой; цевья; магазина; ремня.

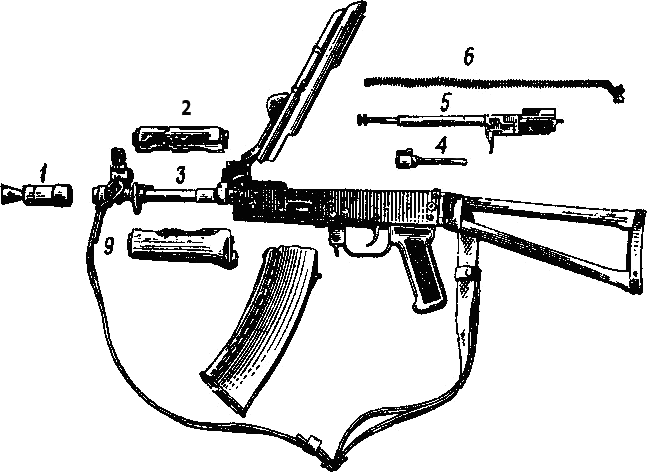

Основные части и механизмы автомата: 1 - пламегаситель; 2 - газовая трубка со ствольной накладкой; 3 - ствол со ствольной коробкой и крышкой ствольной коробки, с ударно-спусковым механизмом, прицельным приспособлением, складывающимся прикладом и пистолетной рукояткой; 4 - затвор; 5-затворная рама с газовым поршнем; 6 - возвратный механизм; 7 - ремень; 8 - магазин; 9 – цевье

В комплект автомата входят: чехол для автомата, принадлежность, три запасных магазина и сумка для переноски магазинов и принадлежности. В комплект автомата с ночным прицелом входит также ночной стрелковый прицел универсальный модернизированный.

Назначение, устройство частей и механизмов автомата (пулемета) Калашникова.

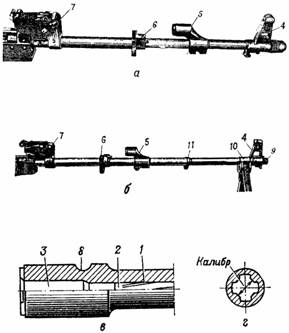

Ствол (рис. 27) служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для придания пуле вращательного движения. Промежутки, между нарезами называются полями. Расстояние между двумя противоположными полями (по диаметру) называется калибром канала ствола; у автомата (пулемета) он равен 5,45-мм. В казенной части канал гладкий и сделан по форме гильзы; эта часть канала служит для помещения патрона и называется патронником. Переход от патронника к нарезной части канала ствола называется пульным входом.

Снаружи ствол имеет основание мушки у автомата с резьбой (у пулемета резьбу на дульной части) для навинчивания у автомата дульного тормоза-компенсатора (у пулемета- пламегасителя) и
