данного вида рекуператора к обмерзанию при отрицательных температурах наружного воздуха. Это приводит к необходимости использования байпасного клапана, пускающего приточный воздух в обход теплообменника, пока тот размораживается вытяжным воздухом.

Принцип действия роторного рекуператора заключается в том, что воздушные потоки свежего и удаляемого воздуха проходят через роторный теплообменник, вращающийся с определенной скоростью, которую можно регулировать. Установление определенной скорости вращения приводит к изменению мощности отдачи теплоты. При работе рекуператора образуется конденсат, который частично возвращает влагу, благодаря чему температурно-влажностная обстановка в помещении становится более комфортной. Эффективность данного рекуператора составляет 75-90% и зависит от скорости вращения ротора. Однако из-за смешения потоков вытяжного воздуха, который может содержать вредные вещества, с чистым приточным воздухом, возникает необходимость применения дополнительных фильтров. Также недостатком является использование дополнительной электроэнергии для осуществления вращения теплообменника.

Больше всего энергии в торговом центре потребляют установки систем вентиляции и отопления. Для того чтобы посетители и работники, находящиеся в нем, чувствовали себя комфортно в любое время года, а энергозатраты были небольшими, можно установить рекуператор в приточно-вытяжные установки.

Произведем расчет экономической целесообразности применения приточно-вытяжных установок с рекуперацией тепла в здании торгового центра (рис. 2).

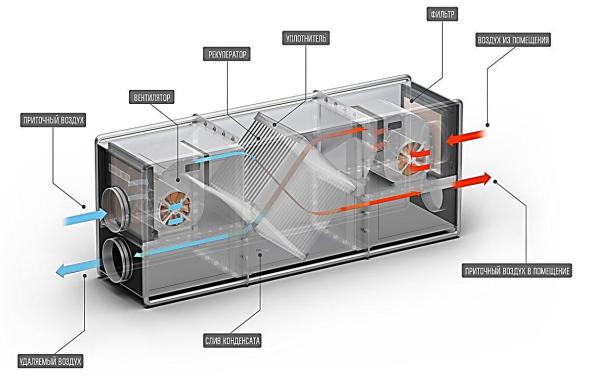

Рис. 2. Устройство приточно-вытяжной установки систем вентиляции с рекуперацией тепла

В качестве исходных данных принимаем приточно-вытяжную установку, обслуживающую семнадцать помещений разной площади, расположенных на первом этаже торгового центра, с расходом воздуха 30633 м3/ч. Энергопотребление этой установки рассчитывается по формуле:

Q Q1 Q2 Q3 ,

(1)

где Q1 - электрическая мощность, потребляемая вентилятором с электроприводом, кВт. Принимается равной 13,2 кВт;

36

________________________________________________________Выпуск № 1 (16), 2021

Q2 - электрическая мощность, потребляемая воздухонагревателем, кВт. Принимается

равной 360 кВт;

Q3 - электрическая мощность, потребляемая воздухоохладителем, кВт. Принимается

равной 23,4 кВт.

Суммарная электрическая мощность установки составляет 396,6 кВт. Если учесть, что приточно-вытяжная вентиляция в торговом центре работает каждый день недели с начала открытия магазинов и до конца рабочего дня, то энергопотребление данной установки в месяц можно определить по формуле:

Qм Q n m k ,

(2)

где Q - cуммарная электрическая мощность установки, кВт;

n - количество часов работы в день приточно-вытяжной установки, ч; m - количество дней в неделю работы приточно-вытяжной установки; k - количество недель в месяце работы приточно-вытяжной установки.

Qм 396, 6 12 7 4 133257, 6 кВт ч.

Внастоящее время применение рекуператоров имеет большой спрос, следовательно, существует широкий выбор торговых компаний, производящих данные теплообменники. Для конкретного объекта строительства необходим особый подход к подбору оборудования,

взависимости от технологического процесса, протекающего в нем, а также индивидуальных потребностей людей. Поэтому при проектировании вентиляционных систем многофункциональных помещений больших объемов необходимо не только правильно подобрать теплообменник, но и разработать систему утилизации теплоты, работающей в оптимальном режиме [7].

Для примера используем пластинчатый рекуператор PR. Производитель сообщает, что снижение энергетических затрат за счёт использования теплоты вытяжного воздуха составит до 70%. Следовательно, приточно-вытяжная установка с рекуператором тепла будет потреблять примерно 39977,28 кВт∙ч. При этом экономия энергетических затрат в месяц составит 93280,32 кВт∙ч.

Вгороде Воронеже, согласно тарифу на электроэнергию, стоимость 1 кВт∙ч составляет 4,63 руб. Приняв, что приточно-вытяжная установка работает в год 4032 часа, энергопотребление данной установки с рекуператором тепла можно вычислить по формуле:

Qг 0,3 Q f ,

(3)

где Q - cуммарная электрическая мощность установки, кВт;

f - количество часов работы в год приточно-вытяжной установки, ч;

Таким образом энергопотребление составит 479727,4 кВт∙ч. Эксплуатационные затраты тогда составят 2,221 млн. рублей.

С учетом сервисного обслуживания приточно-вытяжной установки 1 раз в год и замены фильтрующего элемента 1 раз в 3 месяца, содержание установки в год обойдется в среднем 13400 руб. (в ценах 2020 года). Прибавив эту сумму к энергетическим затратам за год, эксплуатация приточно-вытяжной установки с рекуператором тепла составит 2,235 млн. рублей, что на 5,183 млн. рублей меньше, чем при работе приточно-вытяжной вентиляции без встроенного рекуператора. Выгода применения рекуператора наглядно показана на рис.

3.

37

________________________________________________________Выпуск № 1 (16), 2021

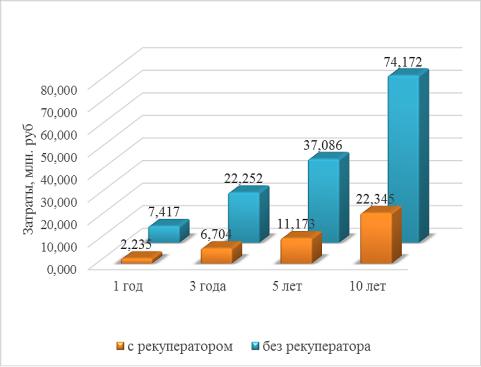

Рис. 3. График затрат на использование приточно-вытяжной установки с рекуператором тепла и без него

Расчеты показали, что при использовании рекуператора в системе вентиляции расходы на содержание торгового центра значительно уменьшатся.

В настоящее время из-за нехватки энергоресурсов, а также увеличения их стоимости, устройства, позволяющие экономить энергию, являются особенно важными и актуальными. Обосновано, что применение рекуператоров в приточно-вытяжных установках позволит не только уменьшить энергозатраты, но и снизить нагрузку на систему отопления в холодный период года. А в теплый период, когда необходимо охлаждать помещения с помощью специальных установок большой мощности, установка рекуператора сэкономит энергию, идущую на охлаждение. Таким образом, станет возможным применение установок меньшей мощности, которые не только стоят в разы дешевле, но и требуют меньше затрат на обслуживание.
