Материал: Структурная геология (90

Крапом называют специальные графические знаки в виде небольших черточек, штрихов разной толщины и ориентировки, треугольников, «птичек», кружочков, прямоугольников, эллипсов точек и т.д., которые используются для обозначения вещественного состава пород различного происхождения (рисунок 1.2). Главнейшие литологические и петрографические типы пород изображаются простыми знаками, породы промежуточного состава – различными сочетаниями этих знаков либо их усложненными формами. Для обозначения стратифицированных или интрузивных образований применяется черный крап. Цветным крапом в сочетании со штриховкой различного цвета обозначаются магматические образования. Оттенками густоты показываются виды и интенсивность проявления метаморфизма.

2 Номенклатура карт

Топографические карты подразделяются на государственные и местные. Государственные топографические карты составляются в масштабах 1:1000000, 1:500000, 1:200000, 1:100000, 1:50000, 1:25000 и 1:10000. Карты местного значения,

являющиеся по существу топографическими планами, составляются в масштабах

1:5000, 1:2000, 1:1000, 1:500 и крупнее.

Вся территория земного шара в первую очередь делится на отдельные листы – карты миллионного масштаба. Эта карта и принята за основу международной системы разграфки и номенклатуры (перечня названий, обозначения карт. Карту в масштабе 1:1000000 получают путем деления северного (а также южного) полушария на 60 меридиональных частей (колонн) с расстояниями между ними в 6 градусов и на 23 широтные части (через 4 градуса). Такой лист обозначают номенклатурным знаком, включающим латинскую прописную букву ряда, номер колонны и (в скобках) название крупного города, расположенного на площади данного листа. Например, N – 37 (Москва). Листы карт более крупных масштабов получают путем деления (разграфки) листа миллионной карты (рисунок 2.1) Номенклатура сама по себе указывает на масштаб карты.

11

I

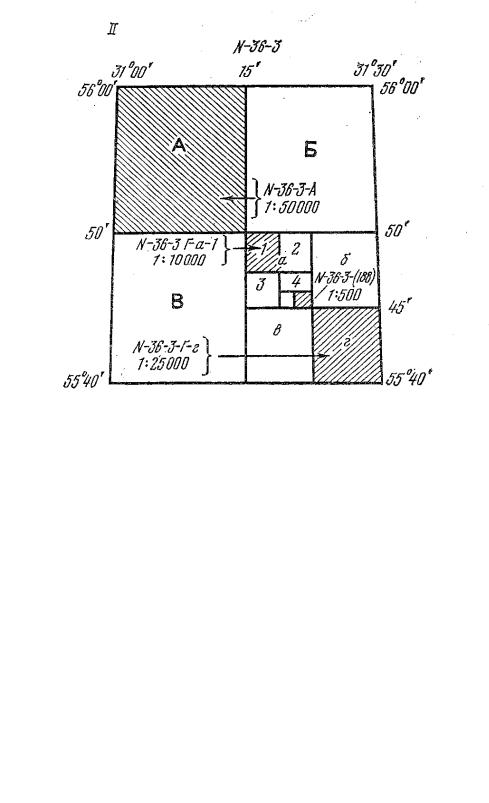

I- разграфка листа миллионной карты и номенклатура отдельных листов карт (штриховка) более крупных масштабов; II – то же для стотысячной карты.

Рисунок 2.1 – Схема разграфки и номенклатуры топографических карт.

12

Основой разграфки карт масштаба 1:500000, 1:200000 и 1:100000 является лист масштаба 1:1000000, который для получения листов указанных масштабов делится соответственно на 4, 36 и 144 части (рисунок 2.1 верхняя часть). Номенклатура листов этих масштабов получается путем прибавления к номенклатуре миллионного листа заглавных букв русского алфавита – А, Б, В и Г для масштаба 1:500000 (например N-36-В), римских цифр от 1 до ХХХV1 для масштаба 1:200000 (например N-36 –ХХ) и арабских цифр от 1 до 144 для масштаба

1: 100000 (например N-36-3).

Для получения листов карт масштабов 1:50000, 1:25000 и 1:10000 используется номенклатура и размер территории листа масштаба 1:100000 (например базовый лист N-36-3 рисунок 2.1 – верхняя часть).

При делении карт масштабов 1:100000, 1:50000 и 1:25000 получают соответственно планшеты карт масштаба 1:50000, 1:25000 и 1:10000. Номенклатура карт масштаба 1:50000 образуется путем прибавления к трехзначному обозначению карты масштаба 1:100000 заглавных букв русского алфавита – А, Б, В, Г (например N-36-3-А), масштаба 1:25000 – путем прибавления к номенклатуре карты масштаба 1:50000 строчных букв русского алфавита – а, б, в, г (например N-36-3-Г-г), масштаба 1:10000 – из номенклатуры листа 1:25000 и арабских цифр 1, 2, 3 и 4 (например N-36-3-Г-а-1).

В основу разграфки планов 1:5000 (рисунок 2.1 нижняя часть -1) и 1:2000, создаваемых на участках площадью свыше 20 кв. км, как правило, принимается лист карты масштаба 1:100000, который делится на 256 частей для съемок масштаба 1:5000, а каждый лист масштаба 1:5000 делится на 9 частей для съемки масштаба

1:2000.

Номенклатура листа масштаба 1:5000 складывается из номенклатуры листа масштаба 1:100000 и взятого в скобки номера листа масштаба 1:5000 (например N- 36-3-(188), а номенклатура листа масштаба 1:2000 – из номенклатуры листа масштаба 1:5000 и одной из первых девяти строчных букв русского алфавита (а, б,

в, г, д, е, ж, з, и). Например N-36-3-(188-ж) и т.д. (рисунок 2.1).

13

3 Геологические карты и разрезы

Геологической картой называется графическое изображение на топографической основе геологического строения какой-либо территории. С помощью геологических символов геологическая карта показывает распространение на дневной поверхности выходов горных пород, которые различаются по возрасту, происхождению, составу и условиям залегания. Карта служит научной основой для прогнозирования и проведения более детальных геолого-съемочных и поисковых работ с целью выявления месторождений полезных ископаемых.

Среди геологических карт выделяются обязательные и специальные карты. К обязательным относятся карта фактического материала, геологическая карта, карта полезных ископаемых, карта закономерностей размещения полезных ископаемых и прогноза, а к специальным – тектоническая, геоморфологическая, гидрогеологическая, литохимическая и др.

Основной картой в серии обязательных карт является геологическая, которая наиболее полно, по сравнению с другими, воспроизводит геологию того или иного участка земной коры и служит общим типом геологических карт. В основу ее построения положен стратиграфический принцип, то есть на карте показаны, в первую очередь, возраст, стратиграфические соотношения (последовательность залегания), площадь распространения различных по происхождению, возрасту и составу горных пород, а также характер и тип контактов между ними. При этом карта должна быть «структурной» и отражать условия залегания и взаимоотношения развитых в пределах данного района комплексов горных пород не только по площади, но и на глубину.

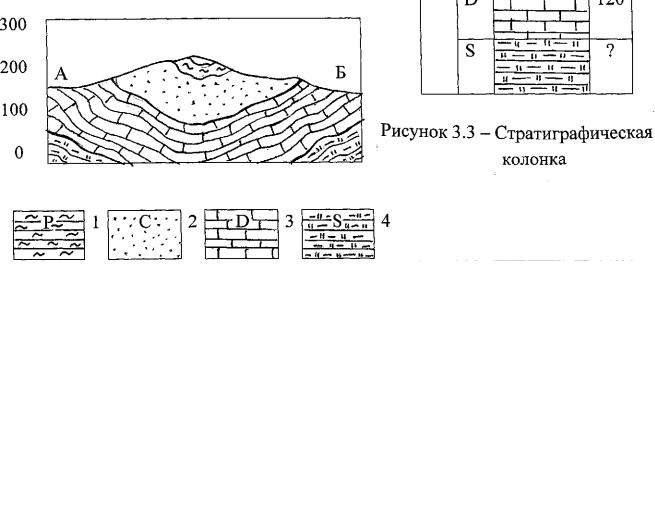

Несмотря на то, что геологическая карта изображает лишь те отложения, которые выходят на поверхность, показывая границы их распространения в плане, чтение карты дает возможность представить объемное строение всей толщи отложений, позволяет делать прогноз распределения и условий залегания полезных ископаемых и выбирать правильное направление их поисков. Простейший вид геологической карты приведен на рисунке 3.1.

14
