Материал: Структурная геология (90

РZ2–средний палеозой, РZ3–верхний палеозой; индекс отдела состоит из буквенного индекса и системы и арабских цифр (Р2 – верхний отдел пермской системы, С2 – средний отдел каменноугольной системы и т.д.)

Таблица 1.1 – Цвета раскраски и индексы основных стратиграфических подразделений на геологических картах

Отделы и ярусы обозначаются оттенками цветов соответствующих групп и систем, при этом существует традиционное правило: чем моложе возраст образований, тем светлее их оттенок на геологических картах и разрезах. Это правило распространяется на интрузивные и нестратифицированные вулкаогенные и метаморфические образования одинакового состава, но различного возраста.

6

Основные подразделения четвертичной системы в отличии от отделов других систем обозначаются римскими цифрами (от древних к молодым): QI - нижнечетвертичные , QII - среднечетвертичные, QIII – верхнечетвертичные и Q1v – современные отложения.

1.2 Условные обозначения магматических пород

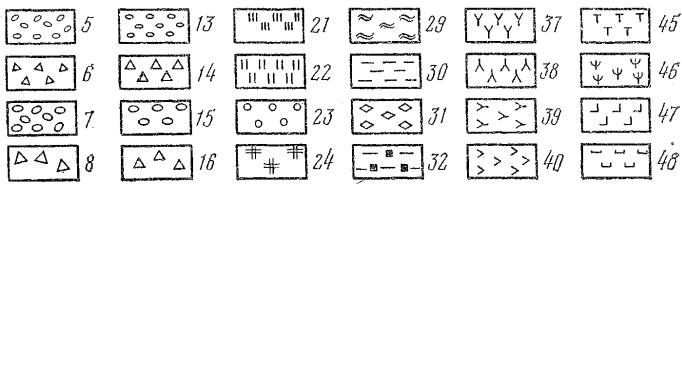

Интрузивные и вулканогенные образования обозначаются на геологической карте цветом, индексом и крапом. Каждая петрографическая группа раскрашивается своим цветом и имеет свой буквенный индекс (таблица 1.2).

Таблица 1.2 – Условные знаки магматических пород

7

1.3 Линейные условные знаки

Внемасштабными или линейными знаками на карте обозначаются маркирующие горизонты (пласты, слои), дайки, силы, жилы, геологические границы, разрывные нарушения и их морфологические разновидности, условия залегания слоев, ориентировка шарниров складок, главнейшие палеонтологические находки, пункты определения абсолютного возраста пород, минералов, геологоразведочные выработки (скважины, шурфы, канавы, расчистки (рисунок

1.1).

В расположении условных знаков соблюдается строгий порядок. В первой вертикальной колонке сначала идут условные обозначения, характеризующие стратифицированные образования (осадочные, вулканогенные и метаморфические), располагаемые сверху вниз от более молодых к более древним, затем условные обозначения интрузивных и нестратифицированных вулканогенных образований (также от поздних к ранним).

Во второй колонке, которая располагается правее первой, находятся условные обозначения, объясняющие специальные знаки (крап), используемые при составлении геологической карты. К низу от них в этой же колонке даются обозначения геологических границ, разрывных нарушений и их морфологических разновидностей. Далее следуют условные обозначения элементов залегания слоев, мест находок ископаем ой фауны и флоры, горных выработок и буровых скважин, геофизических кривых (сопровождающих геологические разрезы и пунктов определения абсолютного возраста горных пород).

Условные обозначения помещаются справа о карты и заключаются в прямоугольники размером 8 х 15 мм. Прямоугольник окрашивается соответствующим цветом и внутри его проставляется индекс. Справа дается словесное объяснение условного знака.

8
