Модели соляных ванн в современном производстве
Соляные ванны применяются для проведения различных видов термической обработки, требующих быстрого нагрева и минимизации обезуглероженного слоя (нагрев под закалку, отпуск и другие).
Наибольшее распространение получили при термообработке инструментальных сталей.
Модельный ряд предусматривает как ванны для
высокотемпературного нагрева, так и ванны для предварительного нагрева, в
соответствии с технологией термообработки быстрорежущих сталей.
Таблица 1 - Технические характеристики низкотемпературных соляных ванн СВС
|
Модель |
СВС 3.8.4.5/6,5 |
СВС 3.8.6,5/6,5 |
СВС 10.8.5/6,5 |
|
Размеры рабочей зоны, мм |
300×800×450 |
300×800×650 |
1000×800×500 |
|
Габаритные размеры ванны, мм |
950×1450×1210 |
1200×1750×2050 |
1900×1930×1420 |
|
Максимальная температура камеры ванны, °С |
650 |
650 |
650 |
|
Максимальная температура расплава в тигле, °С |
550 |
550 |
550 |
|
Среда в рабочем пространстве (процентное соотношение) |
KNO3+NaNO2 (50/50) |
KNO3+NaNO2 (50/50) |
KNO3+NaNO2 (50/50) |
|
Мощность, кВт |
35 |
45 |
90 |
Таблица 2 - Технические характеристики высокотемпературной соляной ванны СВС
|
Модель |
СВС 3.6/13 |
|
|
Размер рабочей зоны, мм |
300×600 |
2750×1350×1900 |
|
Максимальная температура камеры ванны, °С |
1300 |
|
|
Среда в рабочем пространстве |
от 750 до 950 °С - Смесь BaCl-75% и NaCl-25% от 1050 до 1300 °С - BaCl2-100% |
|
|
Мощность, кВт |
100 |

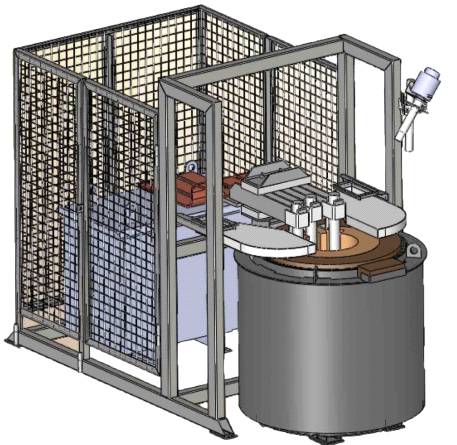

Рисунок 6 - Соляная ванна СВС 3.6/13

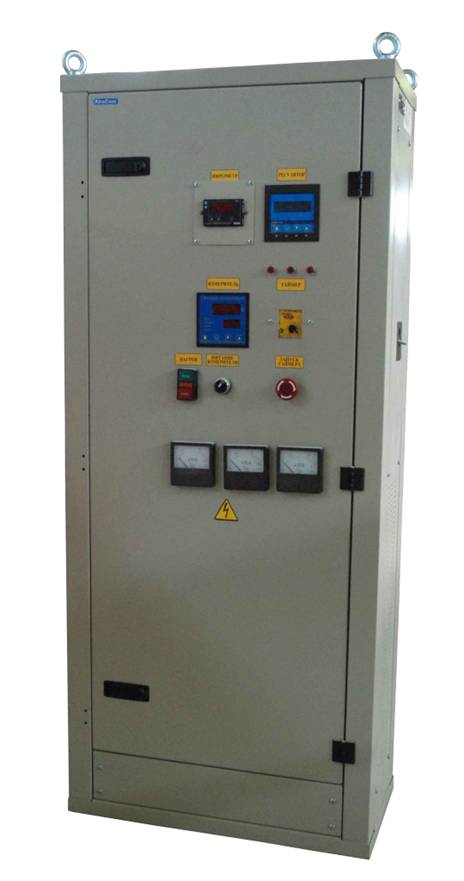

Рисунок 7 - Шкаф управления

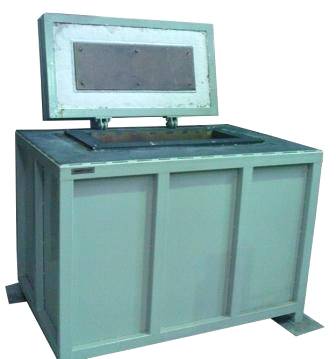

Рисунок 8 - Соляная ванна СВС 10.8.5/6,5
Заключение
соляной электродный ванна печь
Распространенность соляных ванн объясняется тем, что во многих случаях их преимущества превалируют над недостатками.
Для самых низких температур применяются масляные ванны, выполняемые как с внутренним, так и с наружным обогревом. По такому же методу, как и электродные соляные ванны, работают и электродные котлы для подогрева воды и получения водяного пара.
Несмотря на длинную историю этого метода, он до
сих пор совершенствуется и успешно используется на производстве. Технические
новшества дополняют процесс, делая его автоматизированным с минимальным
участием в нем человека. Соляные электродные ванны - это безупречное сочетание
химических процессов и физических явлений.
Список использованных источников
1. Смольников, Е.А. Термическая и химико-термическая обработка инструментов в соляных ваннах / Е.А. Смольников. - М.: «Машиностроение», 1981.- С.137.
. Кауфман, В.Г. Электрические печи с жидкими теплоносителями / В.Г. Кауфман. - М.: «Энергия», 1973.- С.41- 42.
3. Соляные ванны [Электронный ресурс]. - Режим доступа: <http://www.nakal.ru/catalog/solyanye-vanny/>
. Школа электрика. Соляные ванны [Электронный ресурс]. - Режим доступа: <http://electricalschool.info/2013/07/25/soljanye-vanny.html>
. Соляная электродная ванна [Электронный ресурс]. - Режим доступа: https://ru.wikipedia.org/wiki/Соляная_электродная_ванна
