Материал: Силовые установки колёсных транспортных средств

датчика, приводимого в движение от распределительного вала, и диафрагменного исполнительного механизма, воздействующего на дроссельные заслонки.

Датчик состоит из пустотелого корпуса с крышкой и вращающегося в нем пустотелого ротора, внутри которого установлен клапан с пружиной.

Исполнительный механизм состоит из корпуса с крышкой, между которыми жестко крепится диафрагма со штоком и возвратной пружиной. Шток соединен с рычагом, который соединен с осью дроссельных заслонок. Соединение выполнено таким образом, что дает возможность исполнительному механизму менять положение дроссельных заслонок независимо от положения педали управления.

Полость, в которой создалось разрежение при работе двигателя, соединена каналами (зона дроссельных заслонок) с наддиафрагменной полостью исполнительного механизма и трубопроводами с полым ротором датчика, а также через открытый клапан с полостью корпуса датчика и далее посредством импульсного трубопровода с поддиафрагменной полостью (над диафрагмой и под ней низкое давление — диафрагма находится в состоянии покоя) и воздушным патрубком карбюратора. Когда частота вращения коленчатого вала достигает максимальной величины, клапан датчика под действием центробежной силы преодолевает сопротивление пружины и садится в седло. Движение воздуха через датчик прекращается. Разрежение в полости над диафрагмой исполнительного механизма резко возрастает, и она прогибается вверх, преодолевая сопротивление возвратной пружины, и посредством штока и рычага прикрывает дроссельные заслонки, частота вращения коленчатого вала понижается.

6.7 Управление карбюратором

Управление карбюратором осуществляется из кабины водителя. В кабине находится педаль, соединенная системой тяг и рычагов с рычагом привода дроссельных заслонок. Педаль в исходном положении удерживается пружиной. Для пуска холодного двигателя имеется кнопка, которая связана тросом с рычагом оси воздушной заслонки и дроссельной заслонки.

6.8 Приборы системы питания двигателя

Топливный бак. На автомобиле устанавливают один или несколько топливных баков. Объем топливного бака должен обеспечивать 400—600 км пробега автомобиля без заправки. Топливный бак (рисунок 6.7) состоит из двух сварных половинок, выполненных штамповкой из освинцованной стали. Внутри бака имеются перегородки, придающие жесткость конструкции и препятствующие образованию волн в топливе. В верхней части бака приварена наливная горловина, которая закрывается пробкой. Иногда для удобства заправки бака топливом используют выдвижную горловину с сетчатым фильтром. На верхней стенке бака крепится датчик указателя уровня топлива

76

и топливозаборная трубка с сетчатым фильтром. В днище бака имеется резьбовое отверстие для слива отстоя и удаления механических примесей, которое закрыто пробкой. Наливную горловину бака закрывают плотно пробкой, в корпусе которой имеется два клапана — паровой и воздушный. Паровой клапан при повышении давления в баке открывается и выводит пар в окружающую среду. Воздушный клапан открывается, ко гда идет расход топлива и создается разрежение.

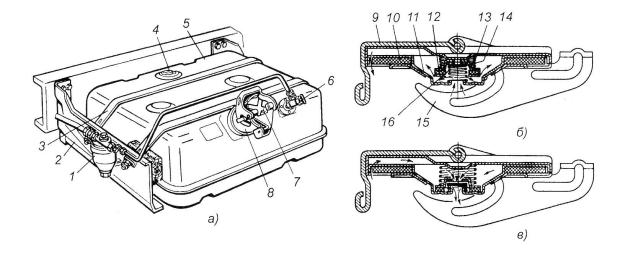

1 — фильтр-отстойник; 2 — кронштейн крепления бака; 3 — хомут крепления бака; 4 — датчик указателя уровня топлива в баке; 5 — топливный бак; 6 — кран; 7 — пробка бака; 8 — горловина; 9 — облицовка пробки; 10 — резиновая прокладка; 11 — корпус пробки; 12 — выпускной клапан; 13 — пружина выпускного клапана; 14 — впускной клапан; 15 — рычаг пробки бака; 16 — пружина впускного клапана

Рисунок 6.7 - Топливный бак (а) и работа выпускного (б) и впускного (в) клапанов

Топливные фильтры. Для очистки топлива от механических примесей применяют фильтры грубой и тонкой очистки.

Фильтр-отстойник грубой очистки отделяет топливо от воды и крупных механических примесей. Фильтр-отстойник (рисунок 6.8) состоит из корпуса, отстойника и фильтрующего элемента, который собран из пластин толщиной 0,14 мм. На пластинах имеются отверстия и выступы высотой 0,05 мм. Пакет пластин установлен на стержень и пружиной поджимается к корпусу. В собранном состоянии между пластинами имеются щели, через которые проходит топливо. Крупные механические примеси и вода собираются на дне отстойника и через отверстие пробки в днище периодически удаляются.

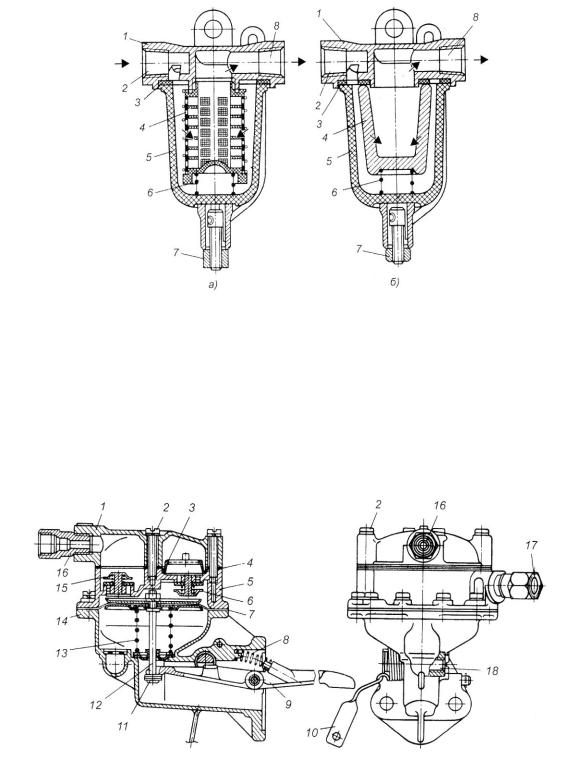

Фильтр тонкой очистки. Для очистки топлива от мелких механических примесей применяют фильтры тонкой очистки (рисунок 6.9), которые состоят из корпуса, стакана-отстойника и фильтрующего сетчатого или керамического элемента. Керамический фильтрующий элемент — пористый

77

материал, обеспечивающий лабиринтное движение топлива. Фильтр удерживается скобой и винтом.

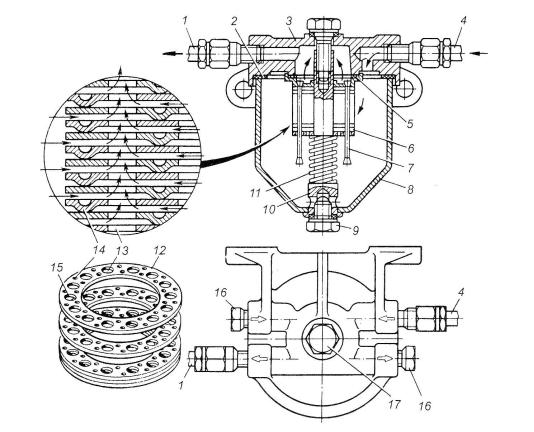

1 — топливопровод к топливному насосу; 2 — прокладка корпуса; 3 — корпус-крышка; 4 — топливопровод от топливного бака; 5 — прокладка фильтрующего элемента; 6 — фильтрующий элемент; 7 — стойка; 8 — отстойник; 9 — сливная пробка; 10 — стержень фильтрующего элемента; 11— пружина; 12 — пластина фильтрующего элемента; 13 — отверстие в пластине для прохода очищенного топлива; 14 — выступы на пластине; 15 — отверстие в пластине для стоек; 16 — заглушка; 17 — болт крепления корпуса-крышки

Рисунок 6.8 – Фильтр-отстойник

Топливопроводы соединяют приборы топливной системы и изготовляются из медных, латунных и стальных трубок.

Топливный насос служит для подачи топлива через фильтры из бака в поплавковую камеру карбюратора. Применяют насосы диафрагменного типа с приводом от эксцентрика распределительного вала. Насос (рисунок 6.10) состоит из корпуса, в котором крепится привод — двуплечий рычаг с пружиной, головки, где размещены впускные и нагнетательные клапаны с пружинами, и крышки. Между корпусом и головкой зажаты края диафрагмы. Шток диафрагмы к рычагу привода крепится шарнирно, что позволяет диафрагме работать с переменным ходом.

78

Когда двуплечий рычаг (коромысло) опускает диафрагму вниз, в полости над диафрагмой создается разрежение, за счет чего открывается впускной клапан и наддиафрагменная полость заполняется топливом. При сбегании рычага (толкателя) с эксцентрика диафрагма поднимается вверх под действием возвратной пружины. Над диафрагмой давление топлива повышается, впускной клапан закрывается, открывается нагнетательный клапан и топливо поступает через фильтр тонкой очистки в поплавковую камеру карбюратора. При смене фильтров поплавковую камеру заполняют топливом с помощью устройства для ручной подкачки. В случае выхода диафрагмы из строя (трещина, прорыв и т. п.) топливо поступает в нижнюю часть корпуса и вытекает через контрольное отверстие.

Воздушный фильтр служит для очистки воздуха, поступающего в карбюратор, от пыли. Пыль содержит мельчайшие кристаллы кварца, который, оседая на смазанных поверхностях деталей, вызывает их изнашивание.

Требования, предъявляемые к фильтрам:

-эффективность очистки воздуха от пыли;

-малое гидравлическое сопротивление;

-достаточная пылеемкость;

-надежность;

-удобство в обслуживании;

-технологичность конструкции.

По способу очистки воздуха фильтры делятся на инерционно-масляные и сухие.

Инерционно-масляный фильтр (рисунок 6.11) состоит из корпуса с масляной ванной, крышки, воздухозаборника и фильтрующего элемента из синтетического материала.

При работе двигателя воздух, проходя через кольцевую щель внутри корпуса и, соприкасаясь с поверхностью масла, резко изменяет направление движения. Вследствие этого крупные частицы пыли, находящиеся в воздухе, прилипают к поверхности масла. Далее воздух проходит через фильтрующий элемент, очищается от мелких частиц пыли и поступает в карбюратор. Таким образом, воздух проходит двухступенчатую очистку. При засорении фильтр промывают.

Воздушный фильтр сухого типа состоит из корпуса, крышки, воздухозаборника и фильтрующего элемента из пористого картона. При необходимости фильтрующий элемент меняют.

Впускной трубопровод (рисунок 6.12) служит для подачи горючей смеси из карбюратора в цилиндры двигателя. Их, как правило, отливают из алюминиевых сплавов.

Впускные трубопроводы подогреваются охлаждающей жидкостью или отработавшими газами, что способствует испарению топливной пленки.
