Роботизированные технологические комплексы – это различные виды станочных систем, которые имеют одно или более технологическое оборудование в своем составе при наличии в нем промышленного робота.
При механической обработке деталей на станках промышленные роботы, как правило, используются для автоматизации вспомогательных операций, которые связаны с обеспечением потоков инструментов и заготовок. Основные варианты использования промышленных роботов при автоматизации процессов механической обработки деталей на станках следующие:
В составе гибкого производственного модуля робот обслуживает три позиции: рабочую позицию станка, загрузочную позицию накопителя, разгрузочную позицию транспортера или накопителя. Производительность обрабатывающего модуля определяется коэффициентом использования станка, зависящим от продолжительности его обслуживания роботом, которая относится к общей продолжительности обработки детали на станке:
$Кст = I - T/t$
Общее время простоя станка определяется временем манипулирования заготовкой и деталью. Чтобы его сократить либо увеличивают скорость движения манипулятора и уменьшают общую длину перемещений рабочего органа, либо совмещают время манипулирования с рабочим циклом станка, создавая рациональную компоновочную схему роботизированного технологического комплекса. На рисунке ниже представлена схема роботизированного технологического комплекса, в которой используется консольный робот.

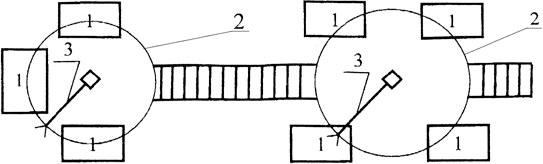

Рисунок 1. Схема роботизированного технологического комплекса, в которой используется консольный робот.
Здесь: 1 - основное оборудование; 2 - транспортные линии; 3 - консольный промышленный робот.
Комплексы, в которых используются консольные роботы широко распространены в процессе транспортировки деталей. Транспортные линии представляют собой дугу или полную окружность, оборудование размещается по окружности. Данные компоновочные решения позволяют компактно размещать технологическое оборудование, требуют минимальных капитальных вложений, но при этом обладают рядом недостатков: ограниченное количество обслуживаемых станков, небольшая грузоподъемность, стесненность компоновки, необходимость согласования циклов обработки, с целью ликвидации простоев. На рисунке ниже представлен пример схемы роботизированного комплекса с портальным роботом, обеспечивающая гибкость транспортной системы, но при этом ее расширение проблематично.

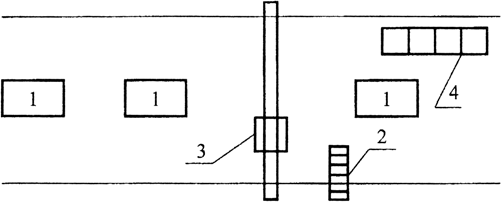

Рисунок 2. Схема роботизированного комплекса с портальным роботом.
Здесь: 1 - станки; 2 - транспортер; 3 - портальный робот; 4 - бункеры.
При использовании в составе роботизированного технологического комплекса транспортной тележки трасса движения делается прямолинейной, участок обслуживается одной тележкой, но возможность обгонных путей отсутствует. Оборудование может располагаться с одной или двух сторон. Такая система широко распространена, требует небольших капитальных затрат, характеризуется большой грузоподъемностью, надежностью и производительностью, пример изображен на рисунке ниже.

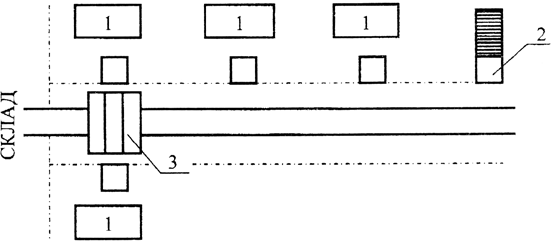

Рисунок 3. Схема системы с транспортной тележкой.
Здесь: 1 - станки; 2 - бункер; 3 - тележка.
Требования к промышленному роботу в составе технологического комплекса механической обработки деталей следующие:
