4.4 Инженерные расчеты такелажной скобы

Исходя из практического применения такелажной скобы на производстве и несчастными случаями, произошедшими из-за неправильной подборки, поведшие за собой экономический ущерб и человеческие жертвы.

Во избежание вышеуказанных случаях требуется, проводить расчеты такелажной скобы. Такелажные скобы применяются как соединительные элементы отдельных звеньев различных грузозахватных устройств или как самостоятельные захватные приспособления. Расчет на прочность проводят с целью проверки и подбора такой скобы, которая выдержит нагрузку от веса насосно-компрессорных труб.

Исходные данные:

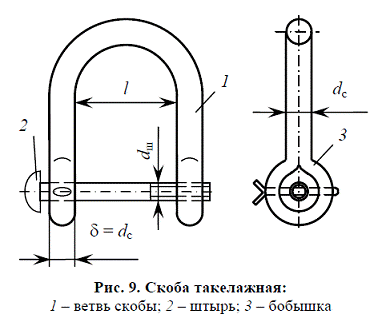

Подобрать и проверить на прочность такелажную скобу для подъема НКТ при бурении бокового ствола. Вес одного погонного метра трубы диаметром 73 мм толщиной стенки 5,5 мм составляет 92 Н/м. Длина НКТ составляет 870 м. Схема такелажной скобы приведена на рис.

Зная нагрузку, действующую на скобу, задавшись размерами элементов, проверить её на прочность. Этот расчёт выполняется в следующем порядке.

1. Находим усилие, действующее на скобу, кН

=Skпkд

где S-нагрузка, действующая на скобу, кН (например, масса поднимаемого груза, натяжение каната и т.п.);

2. Проверяем ветви скобы выбранного типоразмера (таблица) на прочность при растяжении

Р/2Fс<mR

где Fс - площадь сечения ветви скобы.

. Определим изгибающий момент в штыре, кН*см

М=Рl/4

. Находим момент сопротивления сечения штыря, см3

=0,1dш3

где dш - диаметр штыря.

Проверяем штырь скобы на прочность при изгибе

М/W < mR

Проверяем штырь скобы на срез

Р/2Fш<mRср

где Fш - плошадь сечения штыря, см2 (определяется исходя из размеров диаметра штыря).

Проверяем отверстия скобы на смятие

Р/2σdш<mRср

Выполним расчет для скобы буровой вышки на которой усилие будет максимально равно 870*92=80 кН

Находим усилие, действующее на скобу

=Skпkд = 80 * 1,1 * 1.1 = 96,8 кН

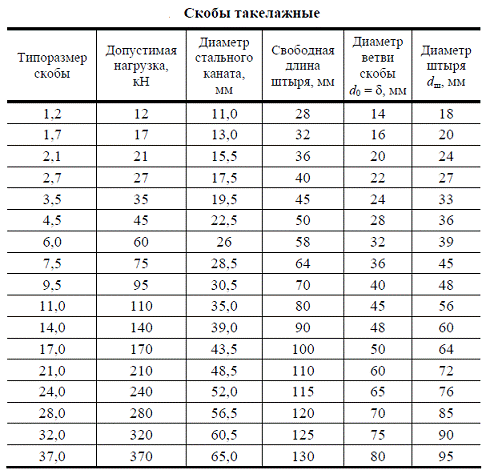

Зная усилие, по табл. 1 выбираем такелажную скобу типоразмера 11 со следующими характеристиками: свободная длина штыря l= 80 мм, диаметр ветви скобы d0 = σ = 45 мм, диаметр штыря dт = 56 мм.

Проверяем ветви скобы на прочность при растяжешш:

Р/2Fс<mR:

,8/(2-15,9) =3 кН/см2 =30 МПа <0,85 * 210 = 178,5 МПа,

Fc = πdс2 /4 = 3.14 * 4.52 /4 = 15.9 см2.

Определяем изгибающий момент в штыре

М=Рl/4= 96,8*8/4 = 193,6 кН * см.

Находим момент сопротивления сечения штыря

=0,1dш3= 0.1 * 5.63 = 17.6 см3.

Проверяем штырь скобы на прочность при изгибе:

М/W < mR

.6/17,6 = 11 кН/см2 = 110 МПа<0,85 * 210= 178.5 МПа.

Проверяем штырь на срез:

Р/2Fш<mRср

.8/(2 * 24.6) = 1.97 кН/см2 = 19.7 МПа < 0.85 * 130 = 110.5 МПа.

Fm=πd2/4=3.14*5.62/4 = 24.6 см2.

Проверяем отверстия скобы на смятие

Р/2σdш<mRср;

.8/(2 * 4.5 * 5.6) = 1.92 кН/см2 = 19.2 МПа < 0. 85 * 170 = 144.5 МПа.

Вывод: при подъеме НКТ d = 73 мм толщиной стенки 8 = 5,5 мм такелажную скобу типоразмера 28 можно считать прочной для использования. Тем не менее для безопасности использования каждый работник должен тщательно следить за подъемной операцией и в случае опасности быстро удалиться из места падения груза. Также необходимо следить за техникой и инструментом, чтобы они не были повреждены и все стыковочные устройства работали без каких либо отклонений

По результатам расчетов делаем вывод о том, что выбранная скоба удовлетворяет нас по прочностным характеристикам.
