Дипломная (вкр): Разработка программного продукта обеспечивающего экспорт спецификации из приложения PartList

Разработка программного продукта обеспечивающего экспорт спецификации из приложения PartList

Содержание

ЗАДАНИЕ

РЕФЕРАТ

ВВЕДЕНИЕ. ПОСТАНОВКА ЗАДАЧИ НА УРОВНЕ ЦЕЛЕЙ

ОБЗОР СУЩЕСТВУЮЩИХ МЕТОДОВ И СРЕДСТВ РЕШЕНИЯ ЗАДАЧИ

.1 Выбор метода передачи информации

.2 Выбор формата для представления

.4 Выбор метода построения пользовательского интерфейса

ОПИСАНИЕ СТРУКТУРЫ, ПРЕОБРАЗОВАНИЯ И ПРЕДСТАВЛЕНИЯ ИНФОРМАЦИИ С ПОМОЩЬЮ ТЕХНОЛОГИЙ XML-XSL

.1 Механизм преобразования XML в PDF. Постановка задачи

.2 Расширяемый язык разметки XML

.3 Язык стилей XSL

.4 Текстовые процессоры

РЕАЛИЗАЦИЯ ПРЕДСТАВЛЕНИЯ СПЕЦИФИКАЦИИ В XML-ФОРМАТЕ И ЕЕ ПРЕОБРАЗОВАНИЕ В PDF-ФОРМАТ

.1 Разработка структуры xml-файла

.2 Применение XSLT-инструкций для разработки шаблона XSL

.3 Разработка шаблона XSL

.4 Алгоритм преобразования исходного XML в новый XML

.5 Использование MSXSL и Apache FOP

РАЗРАБОТКА КОНВЕРТЕРА XML-ПРЕДСТАВЛЕНИЙ ГРУППОВЫХ СПЕЦИФИКАЦИЙ НА СБОРОЧНОЕ ИЗДЕЛИЕ В PDF-ФОРМАТ

.1 Разработка приложения

.1.1 Реализация пользовательского интерфейса

.2 Создание инсталляционного пакета

.3 Руководство пользователя

ОРГАНИЗАЦИОННО-ЭКОНОМИЧЕСКИЕ РАСЧЕТЫ

.1 Обоснование необходимости и актуальности разработки

.2 Определение трудоемкости разработки программного продукта

.3 Определение состава исполнителей

.4 Расчет сметной стоимости и договорной цены разработки ПП

.5 Расчет трудоемкости сопровождения ПП

.6 Определение стоимости сопровождения ПП

.7 Планирование цены ПП

.8 Анализ конкурентоспособности и качества разрабатываемого программного продукта

.8.1 Анализ технической прогрессивности разрабатываемого ПП

.8.3 Анализ соответствия разрабатываемого программного продукта нормативам

.8.4 Анализ экономических показателей разрабатываемого ПП

.8.5 Оценка конкурентоспособности ПП

.9 Анализ технико-экономических показателей разработки и эксплуатации ПП

БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ

.2 Шум на рабочем месте

Полученные результаты расчета сравниваются с допустимым значением уровня шума для отдельного рабочего места согласно СанПиН 2.2.4.1191-03

.3 Расчет освещённости рабочей зоны

Расчет параметров вентиляции для помещения вычислительного центра, как средства защиты от факторов, пагубно влияющих на микроклимат рабочей зоны.

.5 Требования по пожарной безопасности

.6 Экологичность проекта

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

ПРИЛОЖЕНИЯ

ВВЕДЕНИЕ. ПОСТАНОВКА ЗАДАЧИ НА УРОВНЕ ЦЕЛЕЙ

В наше время благодаря стремительному развитию вычислительной техники стали возможными разработка и использование систем автоматизированного проектирования и подготовки производства. Рынок специализированного программного обеспечения, или CAD (Computer Aided Design) технологий, насыщен всевозможными пакетами. Современные лидеры CAD систем - это так называемые системы «тяжелого» САПРа. К наиболее известным в промышленности "тяжелым" системам можно отнести следующие CAD системы: Creo, NX и CATIA. Основная часть таких пакетов - импортного производства, поэтому их надо приспосабливать к требованиям и традициям российских пользователей.

Внедрение зарубежных систем автоматизированного проектирования на российских предприятиях требует значительных усилий по их локализации, особенно в тех случаях, когда локализация не поддерживается разработчиком. Под локализацией в данном случае следует понимать как русификацию программного продукта, так и обеспечение возможностей оформления конструкторской документации по ЕСКД.

Локализацией одной из систем, а именно Creo, занимаются специалисты инженерно-консалтинговой компании Солвер. Данная промышленная система обладает возможностью параллельной разработки изделия: основной стратегией, применяемой ведущими компаниями. Многочисленный набор программных решений позволяет выбрать необходимую конфигурацию каждого рабочего места в соответствии с его функциональностью. Сюда включаются возможности промышленного дизайна, проектирования механических конструкций (в том числе, управление большими сборками), имитации функциональности изделия, изготовления и управления инженерными данными. На сегодняшний день решения Creo обеспечивают наиболее всестороннюю, интегрированную среду разработки продукта.

Основные задачи, которые ставятся перед любой системой автоматизированного проектирования - это сокращение сроков разработки нового изделия и повышение качества выполнения проекта. Creo решает эти задачи оптимальным путем. Программа обладает рядом преимуществ по сравнению с конкурентами. Но, как и любой другой продукт, не лишен недостатков [7].

Один из недостатков Creo - отсутствие удобных средств подготовки конструкторской документации в соответствии с отечественной ЕСКД. В том числе - средств формирования спецификаций на сборочное изделие.

Для преодоления указанного недостатка в компании «Солвер» был разработан плагин (надстройка) PartList для формирования спецификаций на сборочное изделие в соответствии с отечественными ГОСТами.

Модуль PartList предназначен для автоматизации процесса создания спецификации на сборочное изделие, разработанное в Creo (Рисунок 1). После установки модуль автоматически подключается в момент запуска Creo и позволяет назначать значения параметров спецификации компонентов сборки, устанавливать позиции компонентов (автоматически или вручную), формировать выходной документ для просмотра и печати.

Используя PartList, пользователь получает возможность:

-       задать параметры спецификации детали в режиме детали;

-       задать параметры спецификации сборочной единицы в режиме сборки;

-       задать параметры спецификации элементов, не входящих в сборку, но представленных в спецификации ( документация, ведомости, комплекты и т.п.);

-       сформировать, просмотреть и распечатать спецификацию, не выходя из Creo;

-       использовать при формировании спецификации автоматическое или ручное присвоение позиций;

-       редактировать значения параметров спецификации и полей основной надписи в режиме просмотра документа [3].

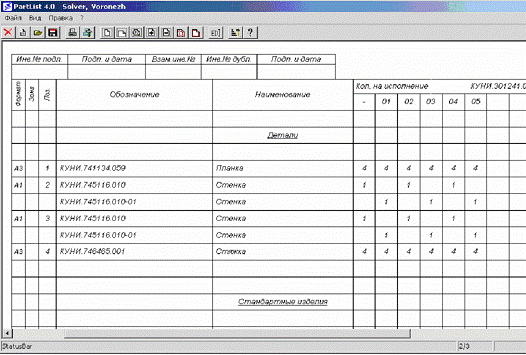

Рисунок 1 - Фрагмент групповой спецификации по ГОСТ 2.113-75

Однако предприятию, разрабатывающему изделие, необходимо не только подготовить и, возможно, распечатать документацию к нему, но и иметь возможность хранить и тиражировать эту документацию в некотором общеупотребительном, межплатформенном, электронном формате. Ведь для обеспечения долгосрочного преимущества в конкурентной борьбе организациям требуется высокоэффективное управление жизненным циклом изделий. Оно помогает сократить затраты, улучшить качество продукции, ускорить выход ее на рынок и обеспечить качественный сервис.

Основу управления жизненным циклом изделий составляет общекорпоративная информационная система управления для совместного создания, управления и использования актуальной информации об изделиях, объединяющая в единое информационное пространство людей, процессы, продукцию и информацию [8]. Для создания базы данных такой системы необходима документация в общеупотребительном электронном виде. PartList лишен возможности подготовки такой документации. Разработка средств экспорта спецификации из PartList в одном из стандартных форматов считается важной задачей. Их реализация позволит упростить процесс управления и передачи информации об изделии в рамках конструкторской подготовки производства. Уменьшить время на подготовку документации. Упростить процесс настройки рабочих мест пользователей.

Целью данной квалификационной работы является разработка программного продукта обеспечивающего экспорт спецификации из приложения PartList. Разрабатываемый программный модуль должен выполнять экспорт в стандартном, повсеместно используемом формате. При разработке механизма экспорта необходимо использовать современные, широко применяемые, хорошо документированные и по возможности открытые технологии.

1 ОБЗОР СУЩЕСТВУЮЩИХ МЕТОДОВ И СРЕДСТВ РЕШЕНИЯ ЗАДАЧИ

1.1 Выбор метода передачи информации

Один из способов передачи информации в файл, пригодный для чтения, был реализован специалистами «Солвер» в программном модуле, входящем в комплект программ поставляемых с PartList. Модуль Convertor.exe, реализованный средствами Visual Basic, способен конвертировать файл c расширением *.skd собственного формата PartList в файл формата, используемого Microsoft Word (расширение *.doc).

Рассмотрим другие общеупотребительные подходы.

В современном мире уже давно наметилась тенденция разбиения разного рода информации на группы. Человек, пришедший в магазин купить книгу по информатике, может легко найти её на отдельном стенде. Ярким примером разделения информации из жизни web-мастера служат HTML (Hypertext Markup Language - язык гипертекстовой разметки) и каскадные таблицы стилей CSS (Cascading Style Sheets) [1]. HTML - это стандартный язык разметки, используемый для описания того, как текст, изображения, гиперссылки и стандартные элементы графического интерфейса будут отображаться в web-браузере. Программист, разрабатывая web-страницу, вносит в текстовый файл данные, а так же элементы форматирования. Браузер загружая эту web-страницу, считывает данные и отображает их с учётом элементов форматирования. Но, в случае, когда для отображения объектов необходимо использовать большое количество элементов (тэгов) форматирования, гораздо удобнее воспользоваться CSS, определив в них новый элемент форматирования. Таким образом, создаваемый документ не загромождается лишней, повторяющейся информацией и легко воспринимается. Правда, HTML создавался для отображения информации и фокусируется на том, как выглядят данные. Соответственно полного отделения данных от их представления он не поддерживает. Более новой разработкой являются технологии XML и XSL.

Сейчас существует практически общепринятый подход, использующий связку технологий XML и XSL для представления, передачи и последующего преобразования информации.(Extensible Markup Language - расширяемый язык разметки) - это язык разметки, описывающий целый класс объектов данных, называемых XML-документами. Он создан для описания данных и фокусируется на том, что они из себя представляют. XML предназначен для структурирования, хранения и передачи информации [2].

XSL (Extensible Stylesheet Language - расширяемый язык таблиц стилей) - язык стилей XML. Он может описывать преобразование XML в HTML, pdf и некоторые другие форматы. Может фильтровать и сортировать XML - данные, адресоваваться к разным частям документа. С помощью XSL возможно форматировать данные в зависимости от их значения [4].

Использование технологий XML и XSL позволяет отделить структуру данных от формата её представления и предоставляет средства для реализации нескольких представлений на базе одного XML-документа. Благодаря чему возможна разработка и последующее применение разных XSL-шаблонов для различных форм применяемых в ЕСКД, при одновременном использовании одной и той же структуры данных представленной в формате XML.

XML является платформенно независимым форматом, что открывает возможность его использования в среде любой операционной системы (при условии, что на персональном компьютере установлено соответствующее программное обеспечение). Использование XML не влечёт за собой покупки лицензии, он является открытым, бесплатно распространяемым форматом данных. Организация World Wide Web Consortium разработавшая и утвердившая стандарт XML предоставляет бесплатно распространяемый конвертор, объединения файлов XML и XSL, в форматы: PDF, PCL, PS, SVG, XML. Данный конвертор представляет собой fop-процессор (Formatting Objects Processor - процессор форматирующих объектов), именуемый Apache FOP [11]. Он является Java-приложением, которое считывает дерево форматирующих объектов и затем отображает полученную страницу в указанном формате вывода.

.2 Выбор формата для представления

Благодаря возможности отделения структуры данных от описания формы представления документа, XML возможно преобразовать практически к любому формату файла. На сегодняшний день существует большое количество программного обеспечения способного использовать XML-файлы и преобразовывать их в свой внутренний формат.

Так как наша документация будет представлена в виде таблиц, хорошим вариантом её электронного формата был бы xls, который в свою очередь является внутренним форматом программы Microsoft Excel. Данный программный продукт специально разрабатывался специалистами компании Microsoft для работы с таблицами, поэтому позволяет легко вносить изменения в них. С экономической точки зрения, для использования программного продукта Microsoft Excel необходима покупка лицензии предприятием, а так же пользователями электронной документации. К тому же, он предоставляет посредственный «механизм» защиты информации. В Microsoft Excel реализована возможность защиты документа от изменения, но в случае его пересохранения открывается возможность редактирования. Нельзя запретить копирование текста в буфер обмена. Есть вариант установки пароля на открытие файла, но ведь возможность чтения необходима. Данное приложение входит в состав Microsoft Office, являющийся платформозависимым пакетом программ для офиса, то есть входящие в него программы могут быть установлены на компьютер только с операционной системой Windows. Значит, пользователь, работающий на Linux или Mac OS, не сможет воспользоваться электронной документацией в формате xls.

Формат doc менее удобен для редактирования таблиц, к тому же он принадлежит приложению Microsoft Word, входящему в состав пакета программ Microsoft Office. То есть, он не лишен недостатков присутствующих у xls.

HTML - электронный формат файла предназначенный для представления информации в сети Интернет. Он является открытым, бесплатно распространяемым форматом. HTML предоставляет возможность редактирования хранящихся в нём данных. Для внесения изменений необходим простейший текстовый редактор, но для этого пользователю необходимо знать сам язык HTML (Hypertext Markup Language - гипертекстовый язык разметки) [1]. Данный формат файла является межплатформенным, то есть допускает своё использование на различных программных платформах (в различных операционных средах). HTML является альтернативой формату pdf, но не предоставляет возможности защиты данных от изменений, в отличие от конкурента. К тому же HTML не удобен при просмотре больших документов, так как позволяет сохранять каждую страницу только в отдельном файле.

Формат Adobe PDF (Portable Document Format - переносимый формат документов) является универсальным файловым форматом, который сохраняет все шрифты, форматирование, цвета и графику любого исходного документа независимо от того, в каком приложении и на какой платформе создавался этот исходный документ. Файлы Adobe PDF компактны, и любой пользователь бесплатной программы Adobe Reader может открывать к ним общий доступ, просматривать свои документы PDF и перемещаться по ним, а также печатать файлы PDF в точности такими, какими они были созданы. Adobe Reader, как правило, входит в состав программного обеспечения поставляемого с большинством новых персональных компьютеров.

Использование формата pdf не несёт за собой затрат связанных с покупкой лицензии ни со стороны предприятия, ни со стороны пользователя. Он предоставляет возможность защиты данных от копирования и последующего изменения. Листы документа хранятся в одном файле, что очень удобно. Приложения для чтения pdf-файлов распространяются бесплатно. Конвертор связки XML и XSL в PDF имеет бесплатную лицензию (приложение Apache FOP).

Исходя из выше сказанного выбор формата PDF для представления, использования и распространения документов влечет за собой минимальные затраты как со стороны разработчика так и со стороны конечного пользователя. Обеспечивая при этом комфортную работу и защиту информации от копирования.

.3 Выбор программных средств обработки древовидных структур данных

Для выполнения преобразования данных xml-документа, в соответствии с xsl-шаблоном, в файл формата PDF, необходимо соответствующее программное обеспечение.

Обработка файла формата XML и применения к нему элементов языка XSLT возможна с помощью:

- серверной программы, например, Java или JavaServer Page (JSP), которая использует таблицу стилей для автоматического преобразования документа и представления его клиенту;

- клиентской программы, например, браузера, которая выполняет преобразование путём чтения таблицы стилей, указанной с помощью инструкции по обработке <?xml-stylesheet?> (эти функции в некотором объёме может выполнять Internet Explorer);
