Дипломная (вкр): Разработка компонентов системы удаленного доступа и управления распределенными вычислительными ресурсами

log_sort - процедура для просмотра журнала событий с возможностями сортировки и фильтрации по идентификатору, дате и категории события;

Входные параметры:

-   in_sort (VARCHAR2) - имя атрибута, по которому будет выполняться сортировка,

-        in_prdk (VARCHAR2) - показатель направления сортировки (asc/desc),

-        in_fltr_id (VARCHAR2) - показатель применения фильтрации событий по идентификатору,

-        in_fltr_class (VARCHAR2) - показатель применения фильтрации событий по категории,

-        in_fltr_date (VARCHAR2) - показатель применения фильтрации событий по времени происхождения,

-        in_op_id (VARCHAR2) - название операции сравнения при фильтрации событий по идентификатору,

-        in_op_class (VARCHAR2) - название операции сравнения при фильтрации событий по категории,

-        in_op_date (VARCHAR2) - название операции сравнения при фильтрации событий по времени происхождения,

-        in_value_id (VARCHAR2) - сравниваемое значение при фильтрации событий по идентификатору,

-        in_value_class (VARCHAR2) - сравниваемое значение при фильтрации событий по категории,

-        in_value_date (VARCHAR2) - сравниваемое значение при фильтрации событий по времени происхождения;

Выходной параметр:

-   out_queue (REF CURSOR) - курсор, содержащий список событий и сопутствующую информацию.

queue_block - процедура для блокирования или разблокирования задания;

Входные параметры:

-   in_id (NUMBER) - идентификатор задания;

Выходной параметр:

-   out_res (VARCHAR2) - показатель успешности выполнения процедуры.

queue_del - процедура физического удаления задания;

Входной параметр:

-   in_id (NUMBER) - идентификатор задания;

Выходной параметр:

-   out_res (VARCHAR2) - показатель успешности выполнения процедуры.

queue_set - процедура изменения приоритета задания;

Входные параметры:

-   in_id (NUMBER) - идентификатор задания,

-        in_rank (NUMBER) - значение приоритета задания;

Выходной параметр:

-   out_res (VARCHAR2) - показатель успешности выполнения процедуры.

queue_op_SetRank (NUMBER) - функция, определяющая доступность операции изменения приоритета задания;

Входные параметры:

-   in_id (NUMBER) - идентификатор задания.

queue_op_Block (NUMBER) - функция, определяющая доступность операции блокирования задания;

Входные параметры:

-   in_id (NUMBER) - идентификатор задания.

queue_op_UnBlock (NUMBER) - функция, определяющая доступность операции разблокирования задания;

Входные параметры:

-   in_id (NUMBER) - идентификатор задания.

queue_op_GetRes (NUMBER) - функция, определяющая доступность операции получения промежуточных результатов вычислений;

Входные параметры:

-   in_id (NUMBER) - идентификатор задания.

queue_op_Del (NUMBER) - функция, определяющая доступность операции удаления задания;

Входные параметры:

-   in_id (NUMBER) - идентификатор задания.

queue_sort - процедура для просмотра очереди заданий с возможностями сортировки и фильтрации по нескольким атрибутам.

Входные параметры:

-   in_sort (VARCHAR2) - имя атрибута, по которому будет выполняться сортировка,

-        in_prdk (VARCHAR2) - показатель направления сортировки (asc/desc),

-        in_filter (VARCHAR2) - имя поля, по которому будет выполняться фильтрация заданий,

-        in_op (VARCHAR2) - название операции сравнения при фильтрации заданий,

-        in_value (VARCHAR2) - сравниваемое значение при фильтрации заданий;

Выходной параметр:

-   out_queue (REF CURSOR) - курсор, содержащий список заданий и сопутствующую информацию.

task_res - процедура для удаления задания с получением промежуточных результатов или без;

Входные параметры:

-   in_id (NUMBER) - идентификатор кластера;

-        in_action (NUMBER) - код операции (забирать промежуточные результаты или нет);

Выходной параметр:

-   out_res (NUMBER) - показатель успешности выполнения процедуры.

cluster_access (NUMBER) - функция проверки прав доступа пользователя к кластеру;

Входные параметры:

-   in_user_id - идентификатор пользователя,

-        in_cluster_id - идентификатор кластера.

Следующие функции находятся в разработке:

cluster_reload - процедура перезагрузки кластера;

Входной параметр:

-   in_id (NUMBER) - идентификатор кластера;

Выходной параметр:

-   out_res (VARCHAR2) - показатель успешности выполнения процедуры.

analyze_general - процедура для вывода общей статистики использования системы за указанный период времени.

Входные параметры:

-   in_start_time (VARCHAR2) - дата начала обзора статистики,

-        in_finish_time (VARCHAR2) - дата окончания обзора статистики;

Выходной параметр:

-   out_queue (REF CURSOR) - курсор, содержащий статистическую информацию: список характеристик системы и их значения за указанный период времени.

analyze_cluster - процедура для вывода статистической информации по использованию определенного кластера за указанный период времени.

Входные параметры:

-   in_start_time (VARCHAR2) - дата начала обзора статистики,

-        in_finish_time (VARCHAR2) - дата окончания обзора статистики,

-        in_cluster_id (NUMBER) - идентификатор кластера;

Выходной параметр:

-   out_queue (REF CURSOR) - курсор, содержащий статистическую информацию по заданному кластеру: список характеристик и их значения за указанный период времени.

analyze_user - процедура для вывода статистической информации по использованию системы определенным пользователем за указанный период времени.

Входные параметры:

-   in_start_time (VARCHAR2) - дата начала обзора статистики,

-        in_finish_time (VARCHAR2) - дата окончания обзора статистики,

-        in_user_id (NUMBER) - идентификатор пользователя;

Выходной параметр:

-   out_queue (REF CURSOR) - курсор, содержащий статистическую информацию по заданному пользователю: список характеристик и их значения за указанный период времени.

ГЛАВА 2. РАЗРАБОТКА КОМПОНЕНТА «ИНТЕРФЕЙС КЛИЕНТА» СИСТЕМЫ УДАЛЕННОГО ДОСТУПА К ВЫЧИСЛИТЕЛЬНЫМ РЕСУРСАМ

В рамках проекта (РНП.3.2.3.4256): «Создание типового информационно-вычислительного портала для организации учебной и научной деятельности ВУЗа» аналитической ведомственной целевой программы «Развитие научного потенциала высшей школы (2006-2014 годы)» в 2006-2007 годах был реализован прототип клиентского интерфейса системы УД и УРВР, в котором были заложены базовые функции. В ходе выполнения данной работы, этот прототип был адаптирован к измененной структуре данных системы, а также была существенно расширена его функциональность.

2.1 Определение функций клиента

Были определены следующие функции клиента системы УД и УРВР:

-  Управление проектами:

-  Просмотреть список своих проектов;

-       Создать проект;

-       Добавить (удалить) файлы проекта:

— make-файл;

—   файлы исходного кода;

-  Изменить параметры проекта (компилятор, ОС, архитектура);

-       Отправить проект на компиляцию;

-       Удалить проект;

-  Работа с очередью заданий:

-  Просмотреть список своих заданий;

-       Создать задание;

-       Получить промежуточные результаты вычислений;

-       Удалить задание;

-  Управление сериями и расчетами:

-  Создать серию (подсерию) расчетов;

-       Создать расчет;

-       Просмотреть дерево серий и расчетов;

-       Удалить расчет;

-       Удалить серию расчетов;

-  Работа с результатами вычислений:

-  Просмотреть файлы результатов/ошибок расчета;

-       Просмотреть файлы результатов/ошибок всех расчетов в заданной серии, включая ее подсерии;

-       Удалить файлы.

2.2 Моделирование клиентской части системы УД к ВР

Для формализации механизма функционирования данного компонента системы, были составлены следующие диаграммы:

— Диаграмма вариантов использования;

—   Диаграмма последовательности действий;

—   Диаграмма связей между web-формами.

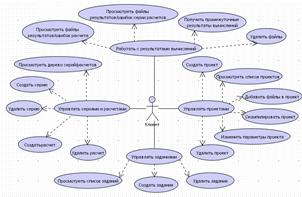

Диаграмма вариантов использования для клиента системы УД и УРВР представлена на рисунке 25.

Управлять проектами. Клиент должен иметь возможность просматривать список своих проектов, создавать и удалять проекты, добавлять (удалять) make-файлы и файлы исходного кода, компилировать проекты, изменять их атрибуты, такие как: компилятор, вычислительная архитектура и операционная система.

Управлять сериями и расчетами. Клиент должен иметь возможность просматривать дерево серий и расчетов, создавать и удалять серии (подсерии) и расчеты, добавлять и удалять файлы данных.

Рисунок 25 - Диаграмма вариантов использования (клиент)

Управлять заданиями. Клиент должен иметь возможность просматривать список своих заданий, создавать и удалять задания, получать промежуточные результаты выполнения задания.

Работать с результатами вычислений. Клиент должен иметь возможность просматривать файлы результатов и ошибок для расчета, а также для всех расчетов серии (включая ее подсерии), а также удалять файлы результатов и ошибок.

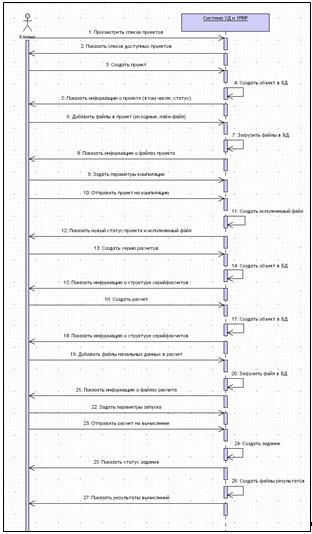

Диаграмма последовательности действий (рисунок 26) описывает типовой сценарий работы клиента с системой УД и УРВР.

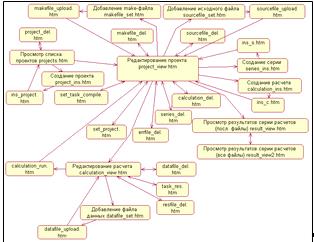

На рисунке 27 представлена диаграмма связей между формами интерфейса клиента.

.3 Требования к компоненту «Интерфейс клиента»

Функциональные требования:

— Реализация функций клиента в соответствии с пунктом 2.1.

Требования к прикладному ПО:

— Доступ к системе должен осуществляться в удаленном режиме посредством web-браузера.

Рисунок 26 - Диаграмма последовательности действий (клиент)

интерфейс удаленный вычислительный распределительный

Рисунок 27 - Диаграмма связей между web-формами интерфейса клиента

Системные требования:

— Для обеспечения интеграции с системой УД и УРВР, компонент должен строиться на основе СУБД Oracle, сервера приложений Tomcat и пакета KemsuWeb.

Требования к web-интерфейсу:

— Наличие кнопок навигации по формам (перехода на родительские формы);

—   Отображение всей необходимой информации об объектах;

—   Генерация предупреждений при удалении объектов;

—   Наличие возможностей сортировки и фильтрации отображаемой информации.

Требования к защите информации:

— Система должна предусматривать разграничение возможностей манипулирования информационными объектами в зависимости от уровня привилегий пользователя.

.4 Описание web-форм и их реализация

В соответствии пунктом 2.3, были определены необходимые для компонента «Интерфейс клиента» web-формы и их содержание. Реализация web-форм показана на рисунках.

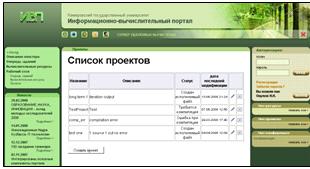

1. Форма просмотра списка клиентских проектов (рисунок 28). На данной форме отображается список проектов клиента с описанием и указанием статуса и даты последней модификации. Доступны операции редактирования и удаления проекта, а также создания проекта (кнопка «Создать проект»).

Рисунок 28 - Просмотр списка проектов (projects.htm)

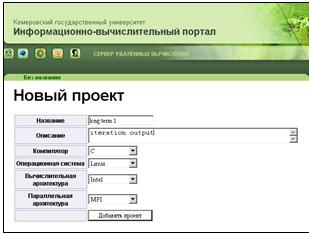

2. Форма создания проекта (рисунок 29). На данной форме можно задать основные атрибуты нового проекта, такие как: название, описание, компилятор, вычислительная и параллельная архитектуры, операционная система. Значения атрибутов «Компилятор», «Операционная система», «Вычислительная архитектура» и «Параллельная архитектура» задаются с помощью выпадающих списков, содержимое которых формируется запросом к БД. При нажатии на кнопку «Добавить проект», информация о новом проекте заносится в базу данных, и осуществляется переход на форму просмотра списка проектов.

Рисунок 29 - Создание проекта (project_ins.htm)

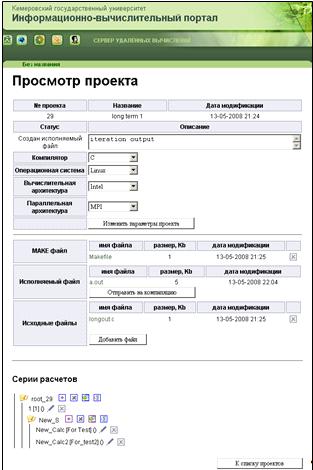

3. Форма редактирования проекта (рисунок 30). На данной форме отображается полная информация о проекте: идентификатор, название, описание, дата модификации и статус текущего проекта. Далее показаны основные параметры проекта, такие как: компилятор, вычислительная и параллельная архитектуры и операционная система. Их можно изменить с помощью кнопки «Изменить параметры проекта». Затем следует блок управления файлами проекта. В нем отображаются относящиеся к проекту файлы исходного кода и make-файл, а также кнопки для добавления файлов и компиляции проекта. В случае ошибки при компиляции, отображается файл ошибки и сопутствующая информация. Далее показывается дерево серий и расчетов с указанием их названия и описания, а также кнопки для создания и удаления серий (подсерий) и расчетов, редактирования расчетов и просмотра файлов результатов и ошибок всех расчетов серии.

.   Форма создания серии расчетов (рисунок 31). На данной форме можно задать название и описание новой серии расчетов. При нажатии на кнопку «Создать серию», информация о новой серии расчетов заносится в базу данных, и осуществляется переход на форму редактирования родительского проекта.

Рисунок 30 - Редактирование проекта (project_view.htm)

5. Форма создания расчета (рисунок 32). На данной форме можно задать название и описание нового расчета. При нажатии на кнопку «Создать расчет», информация о новом расчете заносится в базу данных, и осуществляется переход на форму редактирования родительского проекта.

Рисунок 31 - Создание серии расчетов (series_ins.htm)

Рисунок 32 - Создание расчета (calculation_ins.htm)

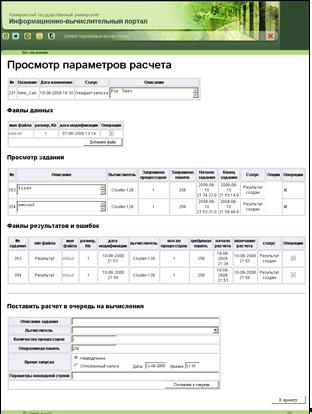

6. Форма редактирования расчета (рисунок 33). На данной форме отображается основная информация о расчете: идентификатор, название, описание, дата модификации и статус текущего расчета. Далее показан список файлов данных для этого расчета с указанием имени, размера и даты модификации каждого файла. Доступны операции просмотра, редактирования, удаления файлов, а также добавления файлов данных. В блоке «Просмотр заданий» показаны все задания, относящиеся к данному расчету, а также подробная информация о каждом задании. В зависимости от текущего статуса задания, доступны определенные операции, такие как: блокирование, получение промежуточных результатов и удаление задания (с получением промежуточных результатов или без). Далее расположена таблица файлов результатов и ошибок для данного расчета, в которой представлена полная информация о каждом файле. Доступна операция удаления файла. Затем следует блок постановки расчета в очередь на вычисление, где представлены поля для выбора кластера, определения описания задания, требуемого количества процессоров, объема оперативной памяти и времени запуска (возможны варианты немедленного или отложенного запуска). В поле «Параметры командной строки» задаются специальные опции запуска. При нажатии на кнопку «Поставить в очередь», в БД формируется задание, и осуществляется переход на форму редактирования родительского проекта.

7.      Формы добавления исходного, make-файла и файла данных (рисунок 34). На данных формах (их вид одинаков) присутствует поле для ввода полного пути к загружаемому файлу, а также кнопка «Обзор» (для поиска файла с помощью диалогового окна «Выбор файла»). При нажатии на кнопку «Загрузить», происходит загрузка выбранного файла в БД, и осуществляется переход на форму редактирования родительского проекта (при загрузке файла данных - на форму редактирования расчета).

Рисунок 34 - Добавление исходного файла (sourcefile_set.htm)
