Дипломная (вкр): Разработка компонентов системы удаленного доступа и управления распределенными вычислительными ресурсами

Управлять очередью заданий. Администратор должен иметь возможность просматривать очередь заданий, блокировать и разблокировать задания, изменять приоритет заданий, а также удалять задания (например, при подозрении на «зависание»). Доступность этих операций определяется статусом задания. В зависимости от статуса удаляемого задания в некоторых случаях клиенту могут прийти промежуточные результаты.

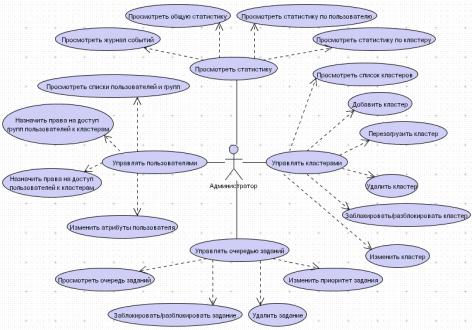

Рисунок 11 - Диаграмма вариантов использования (администратор)

Просмотреть статистику. Администратор должен иметь возможность просматривать статистику использования системы (для оценки эффективности ее работы), включая просмотр общей статистики, статистики по определенному кластеру и по определенному пользователю, а также просмотр журнала событий, произошедших в системе.

Управлять пользователями. Администратор должен иметь возможность просматривать списки пользователей и групп, назначать пользователям и группам права на доступ к кластерам, а также изменять атрибуты пользователей (например, добавлять пользователя в группу или исключать из нее, назначать (изменять) приоритеты).

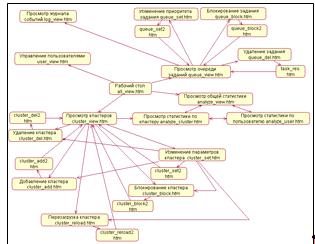

На рисунке 12 представлена диаграмма связей между web-формами интерфейса администратора.

Рисунок 12 - Диаграмма связей между web-формами интерфейса администратора

1.3 Требования к компоненту «Интерфейс администратора»

Функциональные требования:

— Реализация основных функций администратора в соответствии с пунктом 1.1.

Требования к прикладному ПО:

— Доступ к системе должен осуществляться в удаленном режиме посредством web-браузера.

Системные требования:

— Для обеспечения интеграции с системой УД и УРВР, компонент должен строиться на основе СУБД Oracle, сервера приложений Tomcat и пакета KemsuWeb.

Требования к web-интерфейсу:

— Наличие кнопок навигации по формам (перехода на родительские формы);

—   Отображение всей необходимой информации об объектах;

—   Генерация предупреждений при удалении объектов;

—   Наличие возможностей сортировки и фильтрации отображаемой информации.

1.4 Описание web-форм и их реализация

В соответствии пунктом 1.3, были определены необходимые для компонента «Интерфейс администратора» web-формы и их содержание. Реализация web-форм показана на рисунках.

Функции управления кластерами

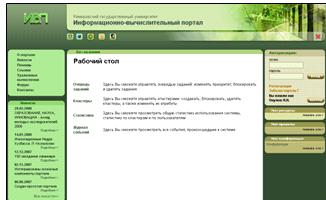

1. Форма «Рабочий стол администратора» (рисунок 13). На данной форме расположены ссылки на группы функций (разделы) с описанием доступных действий в данном разделе. При нажатии на ссылку, осуществляется переход на соответствующую форму.

Рисунок 13 - Рабочий стол администратора (all_view.htm)

2. Форма просмотра состояния кластеров (рисунок 14). На данной форме отображается список кластеров в системе, а также некоторые их атрибуты, такие как: идентификатор кластера, название, описание, архитектура, операционная система, количество процессоров (общее и доступное), максимальное количество задач, количество запущенных задач, статус, состояние, объем памяти (общий и доступный). Доступны операции изменения параметров кластера, блокирования/разблокирования, удаления, перезагрузки кластера, добавления нового кластера, а также просмотра статистики по кластеру. При выборе определенной операции, осуществляется переход на соответствующую ей web-форму.

Рисунок 14 - Просмотр состояния кластеров (cluster_view.htm)

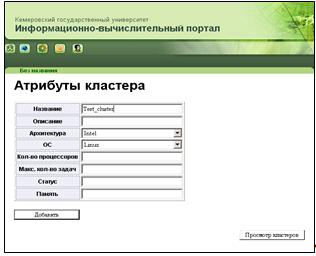

3. Форма добавления кластера (рисунок 15). На данной форме можно задать основные атрибуты нового кластера, такие как: название, описание, архитектура, операционная система, количество процессоров, максимальное количество задач, статус, объем памяти. Значения атрибутов «Архитектура» и «ОС» задаются с помощью выпадающих списков, содержимое которых формируется запросом к БД. При нажатии на кнопку «Добавить», информация о новом кластере заносится в базу данных, и осуществляется переход на форму просмотра состояния кластеров.

Рисунок 15 - Добавление кластера (cluster_add.htm)

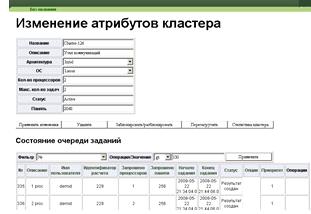

4. Форма изменения параметров кластера (рисунок 16). Данная форма позволяет изменить основные атрибуты выбранного кластера, такие как: название, описание, архитектура, операционная система, количество процессоров, максимальное количество задач, статус, объем памяти. Значения атрибутов «Архитектура» и «ОС» задаются с помощью выпадающих списков, содержимое которых формируется запросом к БД. При нажатии на кнопку «Применить изменения», обновленная информация заносится в базу данных, и осуществляется переход на форму просмотра состояния кластеров. Доступны операции блокирования/разблокирования, удаления, перезагрузки кластера, а также просмотра статистики по кластеру. При выборе определенной операции, осуществляется переход на соответствующую ей web-форму. Для удобства работы, на этой форме отображается список заданий, выполняемых на изменяемом кластере, и доступных операций с ними, а также полная информация о заданиях. Имеются возможности сортировки и фильтрации заданий по любому атрибуту.

Рисунок 16 - Изменение параметров кластера (cluster_set.htm)

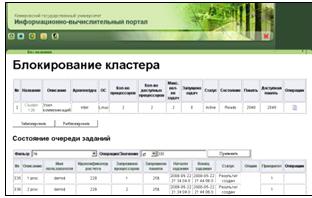

5. Форма блокирования кластера (рисунок 17). На данной форме можно заблокировать/разблокировать кластер. Отображаются основные атрибуты выбранного кластера и список выполняемых на нем заданий. Для удобства работы, на этой форме отображается список заданий, выполняемых на блокируемом кластере, и доступных операций с ними, а также полная информация о заданиях. Имеются возможности сортировки и фильтрации заданий по любому атрибуту. При нажатии кнопки «Заблокировать» или кнопки «Разблокировать», изменяется статус выбранного кластера, и осуществляется переход на форму просмотра состояния кластеров. Доступна операция просмотра статистики по кластеру.

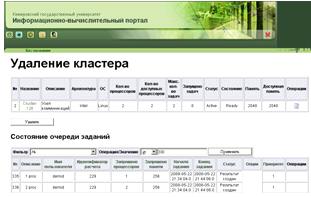

6.      Форма удаления кластера (рисунок 18). Данная форма позволяет удалить кластер. Отображаются основные атрибуты выбранного кластера и список выполняемых на нем заданий. Для удобства работы, на этой форме отображается список заданий, выполняемых на удаляемом кластере, и доступных операций с ними, а также полная информация о заданиях. Имеются возможности сортировки и фильтрации заданий по любому атрибуту. При нажатии на кнопку «Удалить», информация о данном кластере удаляется из базы данных, и осуществляется переход на форму просмотра состояния кластеров. Доступна операция просмотра статистики по кластеру.

Рисунок 17 - Блокирование кластера (cluster_block.htm)

Рисунок 18 - Удаление кластера (cluster_del.htm)

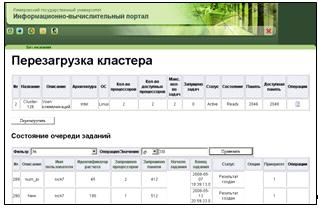

7. Форма перезагрузки кластера (рисунок 19). На данной форме можно перезагрузить кластер. Отображаются основные атрибуты выбранного кластера и список выполняемых на нем заданий. Для удобства работы, на этой форме отображается список заданий, выполняемых на перезагружаемом кластере, и доступных операций с ними, а также полная информация о заданиях. Имеются возможности сортировки и фильтрации заданий по любому атрибуту. При нажатии на кнопку «Перезагрузить», в БД происходит изменение статуса кластера, вследствие чего, на кластер должна отправляться команда на перезагрузку. В настоящее время данная функция не поддерживается системой УД и УРВР. Доступна операция просмотра статистики по кластеру.

Рисунок 19 - Перезагрузка кластера (cluster_reload.htm)

Функции управления очередью заданий

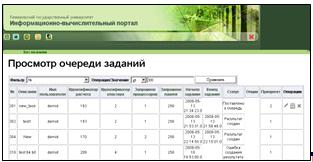

8. Форма просмотра очереди заданий (рисунок 20). Данная форма позволяет просмотреть список заданий в системе, а также их основные параметры, такие как: идентификатор задачи, название, описание, идентификатор пользователя, идентификатор расчета, идентификатор кластера, требуемые количество процессоров, объем памяти, время запуска и окончания обсчета задания, его статус и приоритет. Для обеспечения удобства просмотра, предусмотрены возможности фильтрации и сортировки заданий по любому параметру. В зависимости от статуса задания, доступны определенные операции, такие как: изменение приоритета задания, блокирование, удаление задания (с отправкой клиенту промежуточных результатов или без).

Рисунок 20 - Просмотр очереди заданий (queue_view.htm)

9. Форма изменения приоритета задания (рисунок 21). На данной форме можно изменить приоритет задания. Отображаются основные атрибуты выбранного задания. При нажатии на кнопку «Применить изменения», обновленная информация заносится в базу данных, и осуществляется переход на форму просмотра очереди заданий. Данная операция доступна, если задание находится либо в состоянии «Поставлено в очередь», либо в состоянии «Ожидает».

Рисунок 21 - Изменение приоритета задания (queue_set.htm)

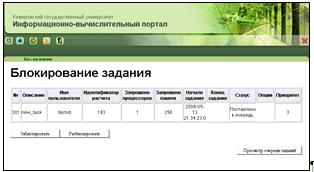

10. Форма блокирования задания (рисунок 22). Данная форма позволяет заблокировать/разблокировать задание. Отображаются его основные атрибуты. При нажатии кнопки «Заблокировать» или кнопки «Разблокировать», соответственным образом изменяется статус выбранного задания, и осуществляется переход на форму просмотра очереди заданий. Данная операция доступна, если задание находится в одном из следующих состояний: «Новое», «Поставлено в очередь», «Ожидает» или «Заблокировано» (т.е. до того, как задание было запущено на кластере).

Рисунок 22 - Блокирование задания (queue_block.htm)

11. Форма удаления задания (рисунок 23). На данной форме можно удалить задание. Отображаются основные атрибуты выбранного задания. При нажатии на кнопку «Удалить», задание помечается на удаление, и осуществляется переход на форму просмотра очереди заданий. В связи с использованием информации о заданиях для сбора статистики и расчета приоритетов пользователей, задания физически не удаляются из базы данных. Данная операция доступна, если задание находится в одном из состояний, связанных с ожиданием на сервере или обработкой на кластере.

Функции просмотра статистики использования системы

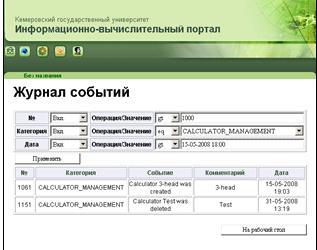

12. Форма просмотра журналов (рисунок 24). Данная форма позволяет просмотреть список событий, произошедших в системе, с указанием даты, времени и типа события. Для обеспечения удобства просмотра, предусмотрены возможности сортировки по любому атрибуту и фильтрации записей по категории, дате и идентификатору события.

Рисунок 23 - Удаление задания (queue_del.htm)

Рисунок 24 - Просмотр журнала событий (log_view.htm)

13. Форма просмотра общей статистики использования системы. На данной форме отображаются характеристики системы в целом, такие как: количество запущенных заданий, число созданных проектов и расчетов, число скомпилированных проектов, общее время выполнения заданий и среднее время, потраченное на задание, количество заданий, завершенных успешно/неудачно и др. Статистика предоставляется за любой выбранный период функционирования системы, по умолчанию - за последнюю неделю. Форма находится в разработке.

14.    Форма просмотра статистики по кластеру. Данная форма предоставляет подробную информацию об использовании конкретных кластеров системы. Здесь отображаются основные характеристики использования ВР. Форма находится в разработке.

.        Форма просмотра статистики по пользователю. Данная форма предоставляет подробную информацию об активности конкретных пользователей системы. Здесь отображаются основные характеристики использования системы. Форма находится в разработке.

Функции управления пользователями

16. Форма управления пользователями. На данной форме будут доступны функции: просмотра списков пользователей и групп, назначения пользователям и группам прав на доступ к кластерам и изменения атрибутов пользователей, в частности, принадлежности группам. При реализации этих функций, будут производиться манипуляции с данными в таблицах T_ACCESS, T_GROUP_ACCESS, T_USER и T_USER_GROUP. Форма находится в разработке.

На всех формах есть кнопки для перехода на родительскую форму (например, кнопка «Рабочий стол» на форме просмотра состояния кластеров). Кроме того, при удалении кластеров или заданий, выдается предупреждение, и требуется подтверждение операции (во избежание случайного удаления).

Для обеспечения работы функций интерфейса администратора, также был реализован ряд web-форм служебного назначения, посредством которых происходит вызов хранимых в БД процедур и функций из пакета p_admin.

Список служебных форм:

-  cluster_add2.htm - вызывает функцию добавления нового кластера;

-       cluster_block2.htm - вызывает функции блокирования/разблокирования кластера;

-       cluster_del2.htm - вызывает функцию удаления кластера;

-       cluster_reload2.htm - вызывает функцию перезагрузки кластера;

-       cluster_set2.htm - вызывает функцию изменения параметров кластера;

-       queue_block2.htm - вызывает функцию блокирования задания;

-       queue_set2.htm - вызывает функцию изменения приоритета задания;

-       queue_del2.htm - вызывает функцию физического удаления задания;

-       task_res.htm - вызывает функции удаления задания и получения промежуточных результатов.

1.5 Описание пакета p_admin

Для реализации функций администратора в базе данных был написан пакет p_admin. Сейчас он содержит 20 процедур и функций, использующихся в администраторской части.

Состав пакета p_admin:

cluster_add - процедура добавления кластера;

Входные параметры:

-   in_name (VARCHAR2) - имя кластера,

-        in_description (VARCHAR2) - описание кластера,

         in_arch_id (NUMBER) - идентификатор архитектуры кластера,

-        in_os_id (NUMBER) - идентификатор операционной системы кластера,

-        in_proc_num (NUMBER) - число процессоров в кластере,

-        in_max_task (NUMBER) - максимальное число заданий, обрабатываемых кластером одновременно,

-        in_status (VARCHAR2) - статус кластера,

         in_mem (NUMBER) - объем памяти кластера;

Выходной параметр:

-   out_res (VARCHAR2) - показатель успешности выполнения процедуры.

cluster_block - процедура для блокирования или разблокирования кластера;

Входные параметры:

-   in_id (NUMBER) - идентификатор кластера;

-        in_action (NUMBER) - код операции (блокировать или разблокировать);

Выходной параметр:

-   out_res (VARCHAR2) - показатель успешности выполнения процедуры.

cluster_del - процедура удаления кластера;

Входной параметр:

-   in_id (NUMBER) - идентификатор кластера;

Выходной параметр:

-   out_res (VARCHAR2) - показатель успешности выполнения процедуры.

cluster_set - процедура изменения параметров кластера;

Входные параметры:

-   in_id (NUMBER) - идентификатор кластера,

-   in_name (VARCHAR2) - имя кластера,

-        in_description (VARCHAR2) - описание кластера,

         in_arch_id (NUMBER) - идентификатор архитектуры кластера,

-        in_os_id (NUMBER) - идентификатор операционной системы кластера,

-        in_proc_num (NUMBER) - число процессоров в кластере,

-        in_max_task (NUMBER) - максимальное число заданий, обрабатываемых кластером одновременно,

-        in_status (VARCHAR2) - статус кластера,

         in_mem (NUMBER) - объем памяти кластера;

Выходной параметр:

-   out_res (VARCHAR2) - показатель успешности выполнения процедуры.
