Курсовая работа (т): Разработка информационной базы САПР технологических процессов для внутришлифовальной операции

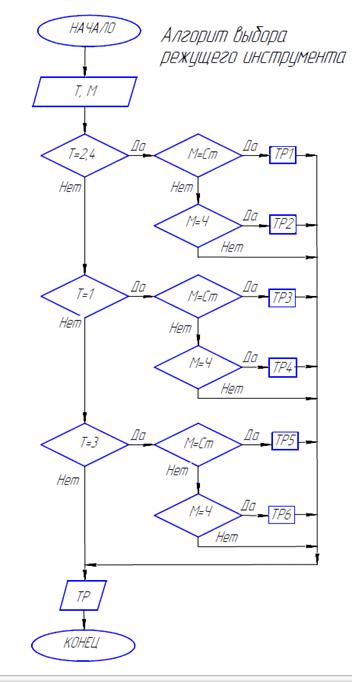

На основе Таблицы 11 составим алгоритм простого перебора, позволяющий
логически проверить соответствие исходных данный и условий применимости
(Приложение Г).
3.5 Разработка условий применимости средств измерения и контроля по технологическим переходам
Для каждой модели определяем условия применимости. Полученные данные
запишем в виде комплекса условий применимости (КУП):
,
Где П -поверхность ,
П=В(внутренняя), Н(наружная- измерение торца).
На основе ранее полученных данных составляем таблицу.
Таблица 12 - Диапазон параметров применяемости средств измерения и контроля.
|
Мерительный инструмент |
Поверхность, П |
Диаметр отверстия, D,мм |
Длинна отверстия, L,мм |
Шероховатость, Ra |
TP |
|
Нутромер MultiMar 844T |
В |
25-610 |
25-610 |
- |
TP1 |
|
Штангенциркуль ШЦЦ 605-05 |
Н |
0-1000 |
0-1000 |
- |
TP2 |
|
Измеритель шероховатости TIME3221 |
- |
- |
- |
0.05 |
TP3 |

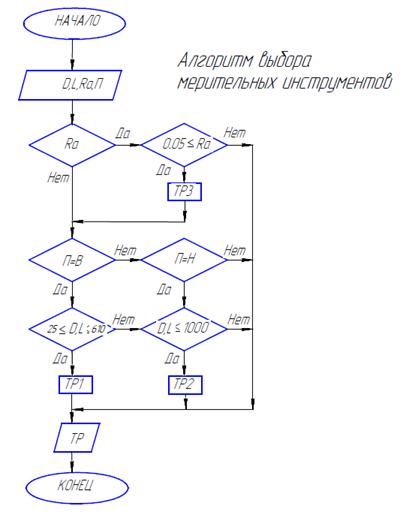

На основе таблицы 12 составим алгоритм простого перебора, позволяющий
логически проверить соответствие исходных данных и условий применимости
(Приложение Д).
Заключение
Результатом данной работы является разработанная и адаптированная
информационная база данных современных промышленных САПР ТП для технологической
внутришлифовальной операции.
Список использованных источников
1. Справочник технолога-машиностроителя. В 2-х т. Т. 2 / Под ред. А.Г. Косиловой и Р.К. Мещерякова. 4-е изд., переработанное и дополненное. - М.: Машиностроение, 1985. - 496 с.
2. Справочник технолога-машиностроителя. В 2-х т. Т. 2 / Под ред. А.Н. Малова. 3-е изд., переработанное и дополненное. - М.: Машиностроение, 1972. - 568 с.
. Автоматизация проектирования технологии в машиностроении . Б.Е. Челищев, И.В. Боброва, Гонсалес-Собатер / Под общей ред. Акад. Н.Г. Бруевича. - М.: Машиностроение, 1988. - 254 с.
. Диалоговые САПР технологических процессов. Учебник для вузов / В.Г. Митрофанов, Ю.М. Соломенцев, А.Г. Схиртладзе и др. Под ред. Ю.М. Соломенцева. - М.: Машиностроение, 2000. - 232 с.
. Кузьмин В.В., Схиртладзе А.Г., Тилипанов В.В.
Математическое моделирование технологических процессов сборки и механообработки
изделий машиностроения. Учебное пособие для вузов. - Калининград: изд. КГТУ,
1999. - 224 с.
