Мембранные патроны

В условиях массового производства большее распространение получили мембранные патроны. Они позволяют повысить точность обработки благодаря более точному центрированию заготовки и малой, по сравнению с трехкулачковыми патронами, деформацией заготовки при зажиме. Основным достоинством мембранных патронов является простота их изготовления.

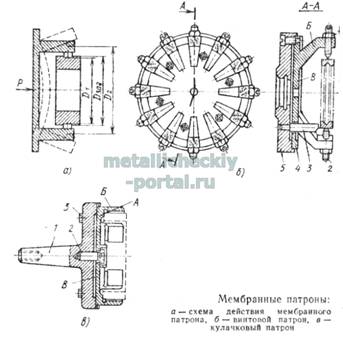

Рисунок 1 - Мембранные патроны

По конструкции зажимных элементов мембранные патроны разделяют на винтовые и кулачковые. Винтовые патроны применяют для крепления заготовок диаметром 10 - 300 мм, кулачковые - для заготовок диаметром 300-400 мм. Каждый патрон предназначен для заготовки определенного диаметра и допускает изменение диаметра заготовки на 1-2 мм в результате регулирования винтов или кулачков.

Четырехкулачковые патроны

При шлифовании отдельных деталей часто применяют четырехкулачковые патроны с независимым перемещением кулачков. Каждый кулачок этого патрона передвигается своим червячком. Такие патроны используют при наружном или внутреннем шлифовании деталей с неконцентричными базовыми поверхностями. Позволяет закреплять заготовки диаметром 160-1000мм.

На основе анализа приспособлений установлены основные параметры применимости:

T-тип заготовки(Д-Детали сложной формы, Ц- Цилиндрическая);

D-диаметр базы устанавливаемой заготовки, мм;

Запишем все найденные виды приспособлений как комплекс множества типовых решений (МТР)


Запишем основные параметры применимости как комплекс параметров применимости (КПП)

.4 Определение множества применимых технологических переходов


На основе анализа наличия технологических переходов установлено, что на данной технологической операции применимы следующие переходы(САПР “Вертикаль”):

Обозначим вышеперечисленные переходы следующим образом:

ТР1 - Шлифовать торец;

ТР2 -Шлифовать внутренний торец окончательно;

ТР3 -Шлифовать отверстие технологически;

ТР4 -Шлифовать отверстие предварительно;

ТР5 -Шлифовать отверстие окончательно;

ТР6 -Шлифовать коническое отверстие по калибру;

ТР7 -Шлифовать выточку окончательно;

ТР8 -Шлифовать выточку окончательно на длину;

На основе анализа переходов установлены следующие основные параметры применимости:

T - вид поверхности:

T=1- торец; 2-внутренний торец; 3-отверстие; 4-коническое отверстие ; 5-выточка.

Ra - шероховатость, мкм .

Запишем все найденные переходы как комплекс множества типовых решений (МТР):

,

Запишем основные параметры применимости как комплекс параметров применимости (КПП):

,

.5 Определение множества применимых по переходам режущих инструментов


На основе анализа наличия технологических переходов установлено, что на данной технологической операции применимы следующие режущие инструменты: Шлифовальные абразивные головки фирмы Hamer соответствующие ГОСТ 2447-82

Шлифовальные абразивные головки на керамической связке с электрокорундом (розового цвета)

Имеют различную зернистость (от 24 до 100) и различными размерами от 10 мм до100мм, ими работают по чугунам и мягким металлам.

Шлифовальные абразивные головки на бакелитовой связке (чёрного цвета)

Имеют зернистость 60-120 и предназначены для шлифования обычных и нержавеющих сталей, могут применяться для снятия усилений сварных швов, отличаются мягкостью хода.

Рисунок 2- A - цилиндр, диаметр меньше высоты


Рисунок 3- B - цилиндр, диаметр больше высоты


Рисунок 4- K - цилиндр-конус


На основе анализа режущих инструментов установлены следующие основные параметры применимости:

М- Материал (сталь , чугун и цветные материалы)

Т-тип поверхности (1=торец, 2=отверстие, 3=коническое отверстие,4=выточка)

Запишем весь найденный инструмент как комплекс множества типовых решений (МТР):

,

Запишем основные параметры применимости как комплекс параметров применимости (КПП): автоматизация шлифование программное

,

2.6 Определение множества применимых по переходам средств измерения и контроля


На основании анализа наличия средств измерения и контроля установлено, что на данной технологической операции применимы следующие средства измерения и контроля:

Штангенциркуль - универсальный мерительный инструмент, предназначенный для измерения линейных размеров наружных и внутренних поверхностей, а также глубины отверстий и уступов.

Размеры и выступающие элементы деталей определяются с помощью мерительных губок инструмента.

Цифровой штангенциркуль типа ШЦЦ оснащен электронным отсчетным устройством и позволяет получать выходные данные с высокой точностью. Штангенциркуль с цифровым индикатором позволяет отображать абсолютные значения измерений, осуществлять вывод показаний в различных метрических системах и запоминать результаты измерений.

Таблица 5- Характеристики цифровых штангенциркулей типа ШЦЦ 605А

Модель

Диапазон измерения

Шаг дискретности

Масса(кг)

Штангенциркуль ШЦЦ 605-05

0-1000мм

0,01 мм

3,517


Таблица 6 - Технические характеристики нутромера модели MultiMar 844T.

Диапазон применения, мм

а, мм

25-110

245

100-260

395

250-610

745

Таблица 7 - Технические характеристики измерителя шероховатости TIME3221

Диапазон измерения иглы датчика

400мкм

Радиус измерительного пера

5мкм

Материал измерительного пера

Алмазная игла

Измерительное усилие

4 мН

Угол измерительного пера

90 градусов

Максимальная длина прохода

19 мм/0.748 дюйм

Длина оценки

0.08 мм, 0.25 мм, 0.8 мм, 2.5 мм, авто

Скорость перемещения

0,08 мм = 0,25 мм / с 0,25 мм = 0,25 мм / с 0,8 мм = 0,5 мм / с 2,5 мм = 1 мм / с Возвращение = 1 мм / с

Точность

±10%

Повторяемость

<6%

Количество длин оценки

от 1 до 5 длин (выбираемая)

Дискретность

Диапазон измерений

Дискретность


±50мкм

0.001мкм


±200мкм

0.008мкм

Электропитание

Встроенный ионно-литиевый (LI-ion) аккумулятор

Диапазон рабочих температур

0-40 градусов Цельсия

Относительная влажность

<90%

Габариты

155.4 x 75 x 53 мм (осн. блок)

120.5 x 25.5 x 28.5 мм (измер. элемент)

Вес

580 гр. (осн. Блок)

165 гр. (измер. элемент)


На основе анализа средства измерения и контроля установлены основные параметры применимости:

D, L-пределы измерения, мм;

Ra - шероховатость.

П- поверхность (внутренняя, наружная-торец)

Запишем все найденные средства измерения и контроля как комплекс множества типовых решений (МТР):

,

Запишем основные параметры применимости как комплекс параметров применимости (КПП):

,

3. Разработка условий применимости типовых технологических решений


3.1 Разработка условий применимости технологического оборудования


Для каждой модели определяем условия применимости. Полученные данные запишем в виде комплекса условий применимости (КУП):

,

На основе ранее полученных данных составляем таблицу.

Модель станка

Параметры станков


D

d

L

B

TP

3K228

100-400

560

470

125-320

TP1

JAGURA JAG-3JAW-AAL1

1.5-80

2.5-200

240

80

TP2

RIG-150NC

6-150

320

200

150

TP3

JAGURA JAG-IGO6-CNC

0.5-6

140

90

30

TP4


На основе таблицы 8 составим алгоритм простого перебора, позволяющий логически проверить соответствие исходных данных и условий применимости (Приложение А).

3.2 Разработка условий применимости технологической оснастки


Для каждой модели определяем условия применимости. Полученные данные запишем в виде комплекса условий применимости(КУП)


Тип заготовки: Д-Детали сложнойформы, Ц- цилиндрическая.

На основе раннее полученных данных составляем таблицу

Таблица 9-Диапазон параметров применимости оснастки

Оснастка

Тип заготовки, Т

Диаметр Заготовки, D ,мм

TP

Мембранный винтовой патрон

Ц

10-300

TP1

Мембранный кулачковый патрон

Ц

300-400

TP2

Четырехкулачковый патрон

Д

160-1000

TP3


На основе таблицы 9 составим алгоритм простого перебора, позволяющий логически проверить исходных данных и условий применимости (приложение Б).

.3 Разработка условий применимости технологических переходов


Для каждой модели определяем условия применимости. Полученные данные запишем в виде комплекса условий применимости (КУП):

,

Тип поверхностиT: 1- торец; 2-внутренний торец; 3-отверстие; 4-коническое отверстие; 5-выточка.

Таблица 10 - Диапазон параметров применяемости технологических переходов.

Тип T

 Переход

Класс шероховатости поверхности K

Шероховатость Ra

TP

Торец

Шлифовать торец

7-9

0,4-1,6

TP1

Внутренний торец

Шлифовать внутренний торец окончательно

9-10

0,2-0,4

 TP2

Отверстие

Шлифовать отверстие технологически

11-12

0,08-0,1

TP3


Шлифовать отверстие предварительно

6-7

1,6-3,2

TP4


Шлифовать отверстие окончательно

7-9

0,4-1,6

TP5

Коническое отверстие

Шлифовать коническое отверстие по калибру

9-10

0,2-0,4

TP6

Выточка

Шлифовать выточку окончательно

9-10

0,2-0,4

TP7


Шлифовать выточку окончательно на длину

9-10

0,2-0,4

TP8


На основе таблицы 10 составим алгоритм простого перебора, позволяющий логически проверить соответствие исходных данных и условий применимости (Приложение В).

3.4 Разработка условий применимости режущих инструментов


Для каждой модели определяем условия применимости. Полученные данные запишем в виде комплекса условий применимости (КУП):

,

М- Материал (Ст-cталь, Ч- чугун и цветные металлы)

Т-тип поверхности (1=торец(внутренний и наружный)), 2=отверстие, 3=коническое отверстие,4=выточка).

На основе ранее полученных данных составляем Таблицу 11.

Таблица 11- Диапазон параметров применимости режущего инструмента

Тип реж.инструмента

Тип поверхности, Т

Материал, М

TP

Цилиндрические головки на бакелитовой связке

2,4

Ст

TP1

Цилиндрические головки на керамической связке с электрокорундом

2,4

Ч

TP2

Цилиндрические торцевые головки на бакелитовой связке

1

Ст

TP3

Цилиндрические торцевые головки на керамической связке с электрокорундом

1

Ч

TP4

Конические головки на бакелитовой связке

3

Ст

TP5

Конические головки на керамический связке с электрокорундом

3

Ч

TP6
