Дипломная (вкр): Разработка блока управления шлагбаумом с использованием сетей мобильной связи GSM

Кроме того, вредными факторами могут быть также рентгеновское и ультрафиолетовое излучения ЭЛТ дисплея ПК. В современных компьютерных лабораториях от рентгеновского излучения защищает стекло экрана, ультрафиолетовое излучение также не обнаружено.

12.2.3 Противопожарная защита

Пожарная опасность средств вычислительной техники объясняется высокой плотностью размещения элементов в корпусах системных блоков ПК и периферийных устройств; слабая вентилируемость блоков ПК, стоящих у стен. При этом температура отдельных узлов может приближаться к 100°С, вследствие чего возможно оплавление изоляции электрических проводов и короткое замыкание в системах ПК. Системы вентиляции могут ухудшить ситуацию посредством подачи кислорода к нагретым элементам. Наибольшую опасность представляют собой кабельные линии. При работе в помещении с ПЭВМ нужно соблюдать правила пожарной безопасности ГОСТ 12.1.004-91 «Пожарная безопасность. Общие требования», а также требования «технического регламента о требованиях пожарной безопасности» согласно Федерального закона Российской Федерации от 22 июля 2008 года № 123-ФЗ.

Меры, предпринимаемые при возникновении пожара:

обесточивание установок, находящихся под напряжением питающей сети;

предотвращение распространения пожара за пределы очага (устройство противопожарных преград, аварийного отключения, применение средств пожаротушения и т.п.);

предотвращение выхода из строя оборудования при пожаре;

предотвращение гибели людей при пожаре путем проведения чёткого инструктажа; выполнение правил поведения персонала в этой ситуации изученных в процессе постоянно выполняемых производственных задач.

В связи с тем, что оборудование может отличаться друг от друга как по уровню, так и по качественной структуре пожарной опасности, мероприятия по предотвращению пожаров для каждой из них строго индивидуальны. По пожарной опасности данная лаборатория относится к категории В. Основные конструкции (стены, перегородки, перекрытия, покрытия) из несгораемых материалов. За их состоянием необходимо следить.

Исходя из норм пожарной безопасности для компьютерного зала площадью меньше 100 кв.м требуются следующие первичные средства пожаротушения:

один углекислотный огнетушитель типа ОУ-5 или ОУ-8, с помощью которого можно тушить загорания различных материалов и установок с рабочим напряжением до 1000 В;

один химпенный (ОХП-10) или воздушно - пенный огнетушитель (ОВП-5 или ОВП-10), с помощью которого можно тушить твердые материалы и горючие жидкости (кроме установок под напряжением); войлок, кошму или асбест (1x1,2x1,5, 2x2 м).

Основные правила пожарной безопасности:

стены, перегородки, перекрытия помещения должны быть сделаны из несгораемых материалов;

двери оборудуются в притворах уплотнителями, чтобы не допустить задымления других отдельных помещений;

в случае возникновения пожара система вентиляции должна автоматически отключаться;

в помещениях запрещается курить и применять открытый огонь;

нельзя оставлять вычислительные устройства подключенными к источнику питания при уходе с рабочего места.

Кроме того, пожароопасные объекты могут быть оборудованы средствами автоматизированного пожаротушения.

.2.4 Расчёт освещённости

Освещение производственных помещений оказывает непосредственное влияние на качество рабочего процесса и безопасность сотрудников. Прежде всего, низкий уровень освещения производственных помещений негативно сказывается на зрении человека, а также повышает утомляемость, что отражается на работоспособности сотрудников.

Во-вторых, некачественное освещение производственного помещения может стать причиной травм и увечий, особенно если трудовая деятельность связана с повышенной опасностью, поскольку низкая освещенность, ослепляющий эффект и резкие тени ухудшают обзор и ориентацию в пространстве.

В-третьих, когда речь идет о выполнении задач высокой зрительной точности - соответствующее освещение производственного освещения, строго нормированное, является обязательным условием труда.

Кроме того, освещение производственного помещения носит охранное назначение, то есть функционирует в нерабочее время и создает условия труда для персонала охраны.

Наконец, аварийное освещение производственных помещений повышает безопасность сотрудников и позволяет быстрее сориентироваться в экстремальной ситуации.

Основные исходные данные, используемые при любом расчете - это, оценка

характеристики помещения, которое необходимо осветить - длина (а), ширина (b), высота (h), коэффициенты отражения потолка, стен и пола,

светильники - коэффициент использования светильника, расчетная высота (расстояние между светильником и рабочей поверхностью);

лампы - тип лампы и мощность

нормы - требуемая освещенность

Собственно расчет проводится методом светового потока.

Вспомогательные материалы: таблицы коэффициентов использования, таблицы коэффициентов отражения, таблица рекомендуемых уровней освещенности, таблица начального светового потока люминесцентных ламп

Расчетные формулы.

=a*x*b,                                                                                           (4.1)

Определение индекса помещения:

φ=S/((h1-h2)*(a+b)),                                                                       (8.2)

Определение нужного количества светильников:

N=(E*S*100*Kз)/(U*n*Фл),                                                          (8.3)

где:

E - требуемая освещенность горизонтальной плоскости, лк;- площадь помещения, м.кв.;

Кз - коэффициент запаса;- коэффициент использования осветительной установки;

Фл - световой поток одной лампы, лм;- число ламп в одном светильнике.

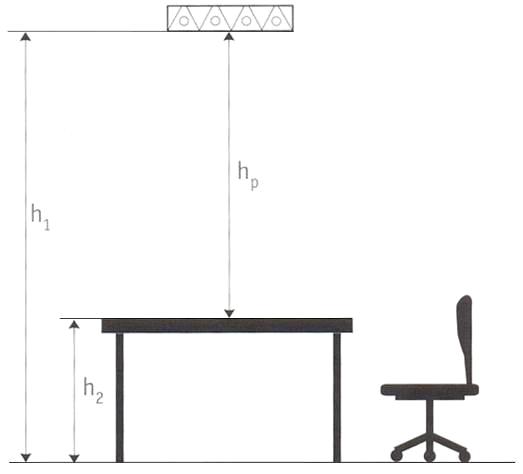

Рисунок 4.2. Рабочее место

Исходные данные:

Помещение a= 10 м, b= 6 м, h= 3 м, Выбор светильников - светильник растровый встраиваемый на 4 люминесцентные лампы 18 Вт тип ARS/R 4x18 W, лампы люминесцентные 18 Вт, в одном встраиваемом растровом светильнике 4 лампы Ф = 1150 лм (для люминесцентной лампы производства Philips LTD 18/54, нормы освещенности Е = 300лк на уровне 0,8 м от пола (рабочая поверхность стола), коэффициент запаса Кз = 1,25, коэффициент отражения потолка - 50, стен - 30, пола - 10%.

Расчет.

. Определение площади помещения:

S=a*b = 10*6 = 60 м. кв.,

2. Определение индекса помещения:

φ=S/((h1-h2)*(a+b)) = 60/((3-0,8)*(6+10)) = 3,3

3. Определение коэффициента использования, исходя из значений коэффициентов отражения и индекса помещения: U = 51%

. Определение требуемого количества светильников:= (300*60*100*1,25)/(51*4*1150) = 9,59 ~ 10 светильников. При замене светильников люминесцентных растровых встраиваемых ARS/R 4x18 на светильники люминесцентные встраиваемые растровые но с большей мощностью ламп ARS/R 2x36 потребуется на это же помещение:= (300*60*100*1,25)/(51*2*2850) = 7,74 ~ 8светильников.

Рассмотрим подробно расчет освещённости для рабочего места в ВЦ с следующими размерами 10 х 5 х 3 метра -

А х В х Н,

где А - длинна, В - ширина, Н - высота комнаты в метрах.

Расчёт искусственного освещения состоит в определении нормированной освещенности на рабочем месте. Данная работа относится к 3 разряду зрительных работ (наименьший размер объекта различения 0,3 - 0,5мм - толщина линии буквы печатного текста).

Для создания искусственного освещения будем использовать светильник типа ЛСПО2-2х40, рассчитанный на 2 лампы по 40Вт каждая.

Для дальнейшего расчета найдём высоту светильника над рабочей поверхностью h по формуле (4.2)

                                                                        (4.2)

где

 - высота помещения,

 - расстояния от перекрытия до светильника,

 - высота рабочей поверхности над полом.

h = 3 - 0.8 - 0.8 = 1.4м.

Соотношение L / h, где L - расстояние между центрами светильников, для люминесцентных ламп составляет 1,5 (для обеспечения равномерного распределения освещенности).

м

Расстояние от стены до ближайшего ряда светильников:

м.

Располагаем светильники в два ряда параллельно стене с окнами по четыре светильника в каждом. Учитывая систему освещения и применяемые источники света, определим требуемую на рабочих столах освещенность. Она равна Ен =150 лк.

Для расчета общего равномерного освещения при горизонтальной рабочей поверхности основным является метод светового потока, учитывающий световой поток, отраженный от потолка и стен.

Световой поток одной лампы Фл (лм) в данном случае рассчитывается по формуле (4.3)

 лм                                                               (4.3)

где

Ен - нормированная освещённость, лк;

S - площадь освещаемого помещения, ;

- коэффициент запаса, учитывающий запыленность светильников и их износ, равный 1,5;

Z - коэффициент неравномерности освещения, равный 1,1;

N - число светильников в помещении, N = 6 (2 ряда по три светильника);

 - коэффициент использования излучаемого светильниками светового потока на расчетной плоскости.

Определим его в соответствии со значениями коэффициентов отражения иголка =0,7 и стен  = 0,5 и показателя помещения, значение которого определим по формуле (4.4)

.                                              (4.4)

Отсюда, =0.81

.

Световой поток одной лампы светильника :

В соответствии с полученным значением светового потока выбираем лампу ЛД40 мощностью 40 Вт.

На основании расчета можно сделать вывод, что данная система освещения при выбранном количестве и способе размещения светильников с лампами обеспечивает освещенность на рабочих поверхностях в машинном зале в соответствии со СНИП-11-4-79

.2.5 Уровень шума

Одним из неблагоприятных факторов производственной среды является высокий уровень шума, создаваемый печатными устройствами, оборудованием для кондиционирования воздуха, вентиляторами систем охлаждения в самих ЭВМ. Для решения вопросов о необходимости и целесообразности снижения шума необходимо знать уровни шума на рабочем месте оператора.

Уровень шума, возникающий от нескольких некогерентных источников, работающих одновременно, подсчитывается на основании принципа энергетического суммирования излучений отдельных источников.

                                                                          (4.5)

где- уровень звукового давления i-го источника шума;

n - количество источников шума.

Полученные результаты расчета сравнивается с допустимым значением общего уровня шума для данного рабочего места. Если результаты расчета выше допустимого значения уровня шума, то необходимы специальные меры по снижению шума. К ним относятся: облицовка стен и потолка зала звукопоглощающими материалами, снижение шума в источнике, правильная планировка оборудования и рациональная организация рабочего места оператора.

Уровни звукового давления источников шума, действующих на оператора на его рабочем месте, представлены в таблице 8.1.

Таблица 4.1. Уровни звукового давления различных источников.

Обычно рабочее место оператора оснащено следующим оборудованием: винчестер в системном блоке, вентилятор(ы) систем охлаждения ПК, монитор, клавиатура, принтер и сканер.

Подставив значения уровня звукового давления для каждого вида оборудования в формулу , получим:

∑=10·lg(104+104,5+101,7+101+104,5+104,2)=49,5 дБ

Полученное значение не превышает допустимый уровень шума для рабочего места оператора, равный 65 дБ (ГОСТ 12.1.003-83). И если учесть, что вряд ли такие периферийные устройства как сканер и принтер будут использоваться одновременно, то эта цифра будет еще ниже. Кроме того при работе принтера непосредственное присутствие оператора необязательно, т.к. принтер снабжен механизмом автоподачи листов.

.2.6 Обеспечение электробезопасности

Питание ПЭВМ производится переменным током промышленной частоты 50 Гц, номинальным напряжением 220 В. В помещении, где находится несколько ПЭВМ необходимо наличие главного выключателя, который может сразу обесточить весь зал в случае экстренных ситуаций. Требования по электробезопасности приведены в ГОСТ 12.1.019-79* «Электробезопасность. Общие требования и номенклатура видов защиты». Защиту от поражения электрическим током можно осуществить защитным заземлением и занулением, которые должны удовлетворять требованиям, изложенным в ГОСТ 12.1.030-81 «Электробезопасность. Защитное заземление. Зануление».

Предлагаемые меры защиты для оборудования:

выполнение замкнутого зануления;

двойная и усиленная изоляция токоведущих систем;

электрическое разделение сетей.

ПЭВМ относится к устройствам бытового назначения. В соответствии с ГОСТ 12.2.006-87 в качестве меры защиты пользователя от поражения электрическим током должна применяться двойная и усиленная изоляция на доступных токоведущих или находящихся под опасным напряжением частях ПЭВМ. В данном лабораторном помещении общий выключатель находится справа от двери, таким образом, что доступ к нему возможен в любой момент. Указанные мероприятия обеспечивают защиту от поражения электрическим током в помещении и на рабочих местах.

.2.7 Воздушная среда в помещениях с ПЭВМ

Основными параметрами, определяющими микроклимат в помещении, являются температура, относительная влажность и скорость движения воздуха.

Воздушная среда может характеризоваться следующими неблагоприятными факторами: повышенная температура, пониженная влажность, недостаточное количество кислорода, содержание вредных химических веществ, неприятные запахи, пыль.
