Курсовая работа (т): Проектирование газораспределительной станции

Для того чтобы открыть клапан, необходимо отвернуть пусковую пробку, при этом пространство между мембранами сообщается с атмосферой через отверстия в пробке. Входное давление газа, преодолевая усилие пружины клапана, поднимает его и нижнюю мембрану вверх до упора, а отверстие в конце штока окажется закрытым клапаном в центре верхней мембраны после этого пусковая пробка завинчивается. Газ через открытый клапан поступает в сеть и из контролируемого участка (по импульсной трубке) через обратный клапан попадает в полость между мембранами. Если контролируемое давление газа превышает установленное верхней пружиной, то верхняя мембрана приподнимается, отверстие в штоке открывается и по обе стороны от нижней мембраны установится одинаковое давление газа. Под действием пружины основной клапан опустится на седло и перекроет подачу газа, причем поступление газа в импульсную линию через отверстие в штоке прекратится благодаря закрытию обратного клапана.

При уменьшении перепада между конгролируемым и входным давлениями (ниже значения, определяемого пружиной основного клапана) нижняя мембрана под действием пружины опустится, отверстие в штоке откроется, что также приведет к закрытию основного клапана.

Самопроизвольно открытие клапана в результате равенства давлений, действующих на обе стороны мембраны, исключается.

Фильтры газовые

Газовые фильтры в ГРП (ГРУ) предназначены для транспортируемого по газопроводам газа от пыли, ржавчины и других механических примесей, которые приводят к преждевременному износу газопроводов, запорной и регулирующей арматуры, нарушают работу контрольно-измерительных и регулирующих приборов.

Виды:

кассетные фильтры

висциновые пылеуловители

сетчатые фильтры

волосяные фильтры

Фильтры сетчатые.

Фильтрующим элементом служит однослойная плетеная металлическая сетка № 025 (ГОСТ 6613-86).

Фильтры волосяные.

Они имеют чугунный корпус с кольцевым пазом, внутри которого помещается фильтрующая кассета, в которой пространство между торцевыми проволочными сетками заполнено капроновой нитью или спрессованным конским волосом. Набивка пропитывается внсциновым маслом.

Кассетные фильтры.

Эти фильтры имеют значительно большие размеры кассет, а также большую пропускную способность. В фильтре установлен отбойный лист, который обеспечивает предварительную очистку газового потока от твердых частиц крупных размеров, которые, ударившись о лист, теряют скорость и падают на дно корпуса. Более мелкие фракции задерживаются в кассете.

Висциновые пылеуловители.

Эти фильтры рассчитаны на очистку газа высокого давления. Они могут применяться также в ГРП с входным давлением менее 1.2 Мпа, их устанавливают вне помещения.

Корпус фильтра, имеющий входной и выходной патрубки, разделен двумя сетками или перфорированными листами, между которыми засыпаются мелкие керамические или металлические кольца, смоченные висциновым маслом. Отбойный лист обеспечивает более равномерное распределение потока газа по всему сечению фильтра и отделение крупных частиц.

Компоновка ГРС

Основные узлы ГРС:

. Узел переключения;

. Узел очистки газа;

. Узел предотвращения гидратообразования;

. Узел редуцирования;

. Узел учёта газа;

. Узел одоризации газа.

Узел переключения ГРС предназначен для переключения потока газа высокого давления с автоматического на ручное регулирование давления по обводной линии, а также для предотвращения повышения давления в линии подачи газа потребителю с помощью предохранительной арматуры.

Узел очистки газа ГРС предназначен для предотвращения попадания механических (твёрдых и жидких) примесей в технологическое и газорегуляторное оборудование и средства контроля и автоматики ГРС и потребителя.

Узел предотвращения гидратообразований предназначен для предотвращения обмерзания арматуры и образования кристаллогидратов в газопроводных коммуникациях и арматуре.

Узел редуцирования газа предназначен для снижения и автоматического поддержания заданного давления газа, подаваемого потребителю.

Узел учёта газа предназначен для учёта количества расхода газа с помощью различных расходомеров и счётчиков.

Узел одоризации газа предназначен для добавления в газ веществ с резким неприятным запахом (одорантов). Это позволяет своевременно обнаруживать утечки газа по запаху без специального оборудования.

Выбор регулятора давления.

Гидравлический расчет регулирующих устройств.

 - давление после регулятора давления;

 - плотность газа при нормальных условиях;

 - температура природного газа перед регулятором давления.

,

По вычисленному коэффициенту производительности  для максимального расхода по таблице 5.1[1] находим ближайший условный диаметр выбранного типа регулирующего органа.

РДУК-2-100/50

Для выбранного регулирующего устройства рассчитывается запас пропускной способности по формуле:

Запас пропускной способности выбранного регулятора давления

По СНиП 42-01-2002 «Газораспределительные системы» данная величина должна быть не менее 15%.

6.Графическая часть

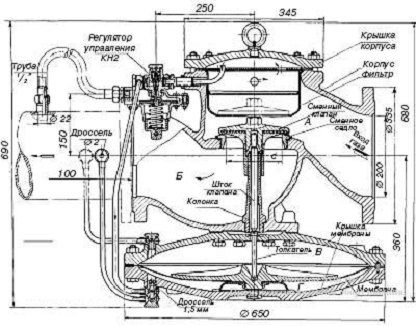

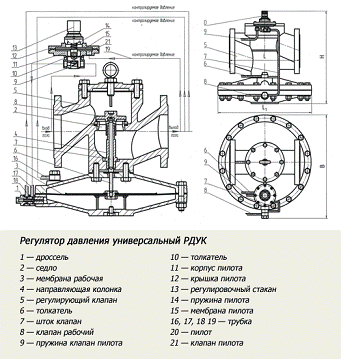

Чертеж регулятора давления типа РДУК [3].

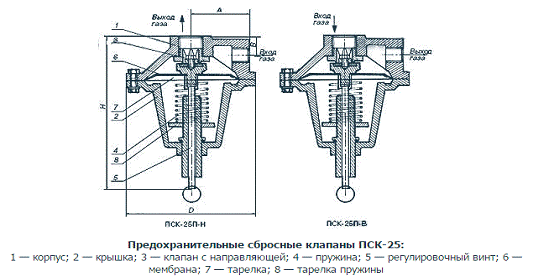

Чертеж предохранительного сбросного клапана [4]

Литература

газораспределительный давление сеть

О. С. Босюк, И.В.Орехова. Проектирование и эксплуатация газораспределительных сетей. Учебное пособие по дипломному и курсовому проектированию. Изд. РГУ нефти и газа имени И.М. Губкина, М.2009.-88 с.

ГОСТ 22667-82 «Газы горючие природные. Расчетный метод определения теплоты сгорания, относительной плотности и числа Воббе»

«Каталог продукции». ПромГазАрм. 2013г.

«Каталог продукции». Региональная газовая компания Полюр.2014г.
