Курсовая работа (т): Проект устройств релейной защиты и автоматики электрооборудования трансформаторных подстанций

. При аварийном, ошибочном или самопроизвольном отключении выключателя находящегося на данной подстанции (например, Ввод №1 или Ввод №2);

2.      При исчезновении напряжения на шинах или на линии, откуда питается рабочий источник.

Действие АВР должно быть однократным для того, чтобы не допускать нескольких включений резервного источника на неустранившееся КЗ.

Примем напряжение срабатывания минимальных реле напряжения:

где  - номинальное напряжение на шинах ПС.

Напряжение срабатывания максимального реле напряжения, контролирующего наличие напряжения на резервном источнике, определяется из условия отстройки от минимального рабочего напряжения:

где  - минимальное рабочее напряжение;

 - коэффициент надёжности, принимаемый в пределах 1,1-1,2;

 - коэффициент возврата реле, равный 0,95;

 - коэффициент трансформации измерительного трансформатора напряжения (НТМИ).

Пуск схемы местного АВР при снижении напряжения на шинах ниже принятого должен производиться с выдержкой времени для предотвращения излишних действий АВР при КЗ в питающей сети или на отходящих элементах.

а) по условию отстройки от времени срабатывания тех защит, в зоне действия которых КЗ могут вызывать снижения напряжения ниже принятого по формуле:

где  - наибольшее время срабатывания защиты присоединений шин высшего напряжения подстанции.

 - ступень селективности, равная 0,3 сек.

б) по условию согласования действий АВР с другими устройствами противоаварийной автоматики узла:

Время срабатывания реле времени:

где  - максимальное время выдержки МТЗ, защищающей фидеры;

- уставки по времени первого и второго циклов двукратного АПВ линии Л1(Л2);

 в зависимости от типов выключателей, реле времени в схемах защит, АПВ, АВР.

Выбираем большую уставку, т.е.

ЗАКЛЮЧЕНИЕ

В данном курсовом проекте мы произвели расчет уставок релейной защиты и автоматики на ПС 110/35/6 кВ с учетом исполнения основной и резервных защит на базе современных терминалов микропроцессорных защит БМРЗ. В качестве исходной информации были предоставлены однолинейные схемы и схемы замещения подстанции 110/35/6 кВ, расчетные схемы и схемы замещения ЛЭП-6кВ, обобщенные результаты расчетов токов КЗ. На основании этой информации произведен расчет уставок срабатывания ТО и МТЗ - на отходящих ячейках, СМВ-6кВ и Вводах №1 и №2; ДЗТ, МТЗ, перегруз трансформаторов 110/35/6 кВ.

Обобщенные результаты расчета уставок срабатывания защит отражены в карте селективности. Получены навыки практического расчета и выбора уставок срабатывания для конкретного типа релейной защиты.

На основании выполненной работы и проведенных расчетов можно заключить, что релейные микропроцессорные блоки БМРЗ являются приемлемым вариантом технической реализации релейной защиты предложенной подстанции 110/35/6 кВ.

На микропроцессорных блоках БМРЗ можно реализовать все виды релейной защиты и автоматики подстанции, которые будут отвечать необходимым требованиям и обеспечат надежную работу. Использование в устройстве современной микропроцессорной элементной базы обеспечивает высокую точность измерений и постоянство характеристик, что позволяет существенно повысить чувствительность и быстродействие защит, а также уменьшить ступени селективности.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. Правила устройства электроустановок - М.: Энергоатомиздат, 2008.

2.      Техническое о писание, инструкция по эксплуатации, паспорт для защит БМРЗ, модели: БМРЗ-ТД, БМРЗ-ТР, БМРЗ-101-СВ, БМРЗ-101-ВВ, БМРЗ-ДА.

.        Нормативные материалы общего назначения. Рекомендации по применению предохранителей ПКТ.

4. Ромодин А.В. Конспект лекций по дисциплине Релейная защита и автоматика для студентов. - Пермь, 2010.

5.      Блок микропроцессорный релейной защиты БМРЗ-ТД-03-20-11. Руководство по эксплуатации

.        Копьев В.Н. Релейная защита основного электрооборудования электростанций и подстанций. Вопросы проектирования: Учебное пособие. 2-е изд., испр. и доп.- Томск: ЭЛТИ ТПУ, 2005. - 107с.

.        Трансформатор ТДТН-10000/110

.        Терминалы БМРЗ - технические описания БМРЗ, релейная защита.

ПРИЛОЖЕНИЕ А

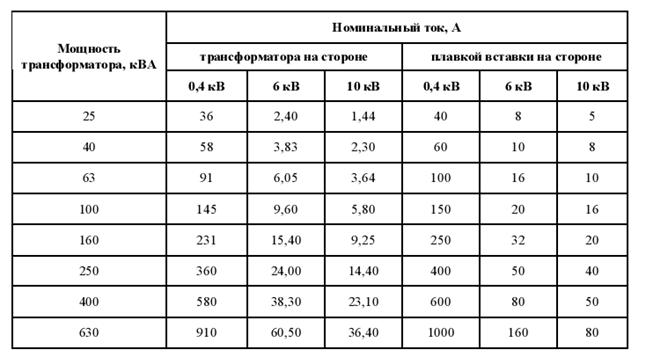

Рекомендуемые значения номинальных токов плавких вставок  предохранителей для трехфазных силовых трансформаторов 6/0,4 и 10/0,4 кВ.

Таблица А.1

Номинальные токи плавких вставок предохранителей

ПРИЛОЖЕНИЕ Б

Таблица Б.1

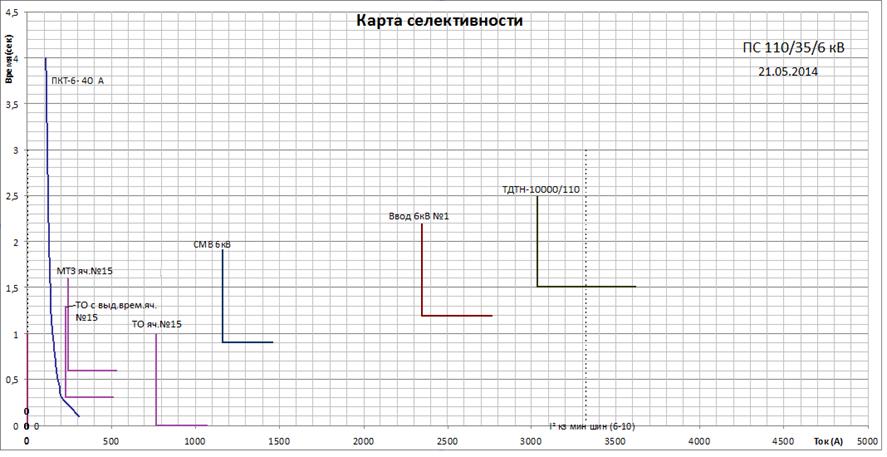

Карта селективности токовых защит

Рис. 2 График селективности токовых защит ПС 110/35/6
