Материал: Применение полупроводниковых индикаторов (1991)

Примечания: 1. X — безразличное состояние ДДК входных сигналов.

2. Высокий логический уровень на выходах 3*— 7* микросхем соотвстств нию элемента шкалы; низкий логический уровень соответствует погашенному элемента шкалы.

Рис. 2.23. Схемы входных (а) и выходных (б) каскадов ИМС 133ИД15 и 133ИД16

Рис. 2.24. Структурная схема управ­ления набором шкальных индика­торов:

1 — внешний датчик двоично-десятич­ного кода; 2 — дешифратор номера шкального индикатора; 3 — дешифра­тор номера ячейки индикатора; 4 — набор шкальных индикаторов 5 — N

Дешифратор номера ШИ подключает один из N ШИ, а де­шифратор номера ячейки по коду источника ДДК подключает одноименные ячейки всех ШИ, замыкая контур протекания тока только через один светодиод.

В качестве дешифратора номера ячейки ШИ при управлении индикаторами с общим анодом может быть использована мик­росхема 133ИД20.

Рис. 2.25. Схема управления набором шкальных индикаторов с общим анодом микросхемами типа 133ИД15 и 133ИД20:

D₁ — внешний датчик двоичного кода, D₂ D₃ — источники постоянного напряжения 5,5 и 4.0 В соответственно; D₄ - микросхема 133ИД15; D₅ — микросхема 133ИД1Ю; 6 — 13 набор ШИ

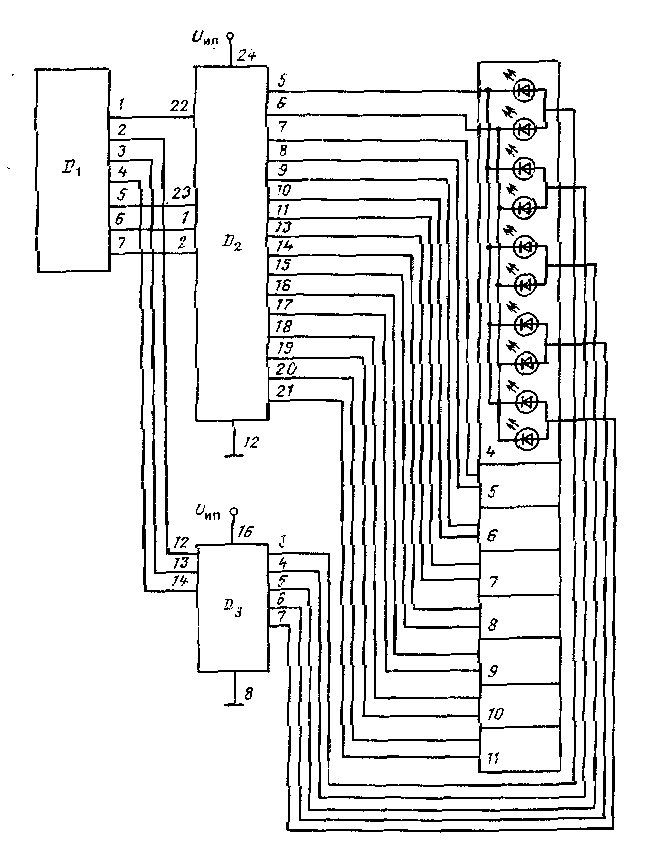

Рис. 2.26. Схема управления набором шкальных индикаторов с общим катодом микросхемами типа 133ИД16 и 133ИД21:

D₁ - внешний датчик двоичного кода; D₂ ИМС 133ИД21; D₃ ИМC 133ИД16; 4 — 11 - набор ШИ

Пример совместного включения микросхем 133ИД20 и 133ИД15 при управлении набором шкальных ППИ красного цвета свечения с количеством элементов до 80 приведен на рис. 2.25. Для индикатора с 80 элементами необходимо иметь восемь десятиэлементных ШИ, т. е. необходимо обеспечить подключение одного из 16 анодных входов ШИ. Для этого достаточно одной тет­рады двоичного кода (ДК), выдаваемой внешним источником на входы дешифратора номера ШИ (в данном случае 133ИД20). Для параллельного подключения одноименных ячеек всех ШИ (одной из пяти ячеек каждого ШИ) достаточно трех разрядов ДДК, которые подаются в дешифратор номера ячейки (на входы микросхемы 133ИД15). Приведенная на рис. 2.25 схема функ­ционирует следующим образом. Тетрада ДК, поступившая на информационные входы микросхемы 133ИД20, в соответствии с ее таблицей истинности преобразуется в высокий логический уровень на одном из выходов микросхемы, подключая к источнику тока первый или второй вход одного из ШИ. Каждый из двух входов ШИ соединен с анодами пяти элементов шкалы, таким образом дешифратор номера ШИ со стороны анодов под­готавливает к возможности возбуждения по пять светодиодов, расположенных в одном ШИ. Одновременно с подачей ДК на вход 133ИД20 источник данных выдает на информационные входы дешифратора номера ячейки три разряда кода. На одном из выходов микросхемы 133ИД15 в соответствии с ее таблицей истинности (см. табл. 2.3) появится низкий логический уровень, параллельно поступающий на катоды одноименных ячеек всех ШИ. Однако засвечен будет только тот светодиод ШИ, который находится в группе элементов, подготовленных к работе с микросхемой 133ИД20. Таким образом, приведенная схема реализует матричную структуру управления шкальными индикаторами.

Подробнее принцип работы будет рассмотрен ниже, при опи­сании схемы управления шкальными индикаторами типа ИПТ08Б-10Л.

Рис. 2.27. Схема устройства управления шкальными индикаторами типа ИПТ08Б-10Л:

U_ип= +5 В ± 10%; UI может быть равно U_ип или U₂ (или любому значению между ними); U₂ выбирается от 6 до 1 1 В; R* выбирается исходя из значений U₁ и требуемого I_вых, R* = 9(U₁ — I )/I_ВЫХ (R* в килоомах, U₁ - в вольтах, I_вых — в миллиамперах)

Принципиальная электрическая схема управления набором ШИ зеленого и желтого цветов свечения приведена на рис. 2.26. В качестве дешифратора номера ШИ использована микросхема 133ИД21. Работа схемы с учетом примечаний к таблицам истин­ности микросхем в части изменения полярности выходных сигна­лов аналогична работе схемы управления ШИ с общим анодом.

Устройства управления шкальными индикаторами ИПТ08Б-10Л. С целью сокращения объема электронного оборудования для управления ШИ типа ИПТ08Б-10Л с большим (до 160) количеством светящихся элементов рационально использовать ИМС типов 133ИД20 и 133ИД21. Совместное включение двух указанных ИМС обеспечивает включение любого светодиода шкалы, состоящей из 16 шкальных индикаторов Н₁ — Н₁₆ типа ИПТ08Б-10Л (рис. 2.27). Схема построена таким образом, что микросхема D₂ подключает выбранные аноды светодиодов к источнику питания, а микросхема D₁ — катоды соответствующих светодиодов к корпусу источника питания.

Как видно из приведенной схемы, в шкальном индикаторе ИПТ08Б-10Л аноды объединены попарно, т. е. имеют пять выхо­дов, а катоды объединены в группы по пять и имеют два выхода.

Рассмотрим работу схемы. На входы дешифраторов D₁ и D₂ для управления 16 индикаторами Н₁ — Н₁₆ подается восьми­разрядный код данных. На входы дешифратора di подаются 1, 5, 6 и 7-й разряды данных, на входы дешифратора D₂ — 2, 3, 4 и 8-й разряды данных. При нулевом коде данных на входах di и D₂ выходы 5 di и D₁ будут соответственно подключены к источнику питания и к корпусу источника питания, следова­тельно, первый светодиод индикатора Н₁ засветится.

Далее, по мере нарастания кода появится единичный уро­вень в младшем разряде данных, следовательно, теперь выход 6 D₁ будет подключен к корпусу, а выход 5 di отключится от корпуса, при этом первый светодиод в индикаторе Н₁ погаснет, а второй засветится. При нарастании кода единичный уровень появится на втором разряде кода данных, а в первом разряде нулевой уровень. Теперь выход 6 D₂ будет подключен к источ­нику питания, при этом выход 5 D₂ отключится, а у D₁, наобо­рот, выход 5 подключится к корпусу источника питания, а 6 отключится, при этом загорится третий светодиод в индикаторе Н₁ и т. д. по мере нарастания кода будет загораться последую­щие светодиоды индикатора Н₁.

При формировании входных данных надо учесть, что код дан­ных 2, 3 и 4-го разрядов должен быть сформирован по модулю 5, т. е. досчитывать только до 5, а затем опять начинать сначала. Далее, при единичном уровне в пятом разряде кода данных и нулевых уровнях на всех остальных разрядах данных выход 7 di подключится к корпусу источника питания, а выход 5 D₂ — к источнику питания, теперь засветится первый светодиод Hi-Таким образом, изменяя код данных, можно выбрать и засветить любой из 160 светодиодов в шкале из 16 индикаторов типа ИПТ08Б-10Л.

Глава 3

Цифровые полупроводниковые индикаторы

И устройства отображения информации на их

ОСНОВЕ

Цифровая информация, вырабатываемая вычислительными устройствами аппаратурных комплексов, может быть отображе­на с помощью индикаторов различных форматов, у которых имеется не только разное количество составляющих знак сег­ментов, но и разная их конфигурация и взаимное расположение. В настоящее время существуют шести-, семи-, восьми-, девяти-и десятиэлементные индикаторы, причем практически каждый тип индикаторов имеет вариантное по конфигурации сегментов исполнение, а цифры — вариантное исполнение по набору приме­няемых элементов.

Выбор формата индикаторов для цифровой индикации прово­дится по трем оценкам: по привычности начертания цифр, по помехоустойчивости и по сложности и объему необходимого для управления ими электронного оборудования.

3.1. Особенности применения цифровых индикаторов

Анализ большого количества форматов шрифтов показал [16], что по привычности начертания цифр, оцениваемой по пятибалльной системе, значительное преимущество имеют инди­каторы девяти- (два типа), восьми- и семисегментные, представ­ленные на рис. 3.1. Количественные оценки приведенных фор­матов шрифтов равны 4,293; 4,134; 4,020 и 3,933 соответствен­но.

Рис. 3.1. Структурные рисунки инди­каторов, наиболее перспективных с точ­ки зрения привычности начертания цифр

Рис. 3.2. Структурные рисунки индикаторов, наибо­лее перспективных с точки зрения помехоустойчи­вости

Наиболее высокие оценки по помехоустойчивости имеют де­сяти- и девятисегментные форматы шрифтов. Количественно помехоустойчивость определялась значениями условных вероят­ностей появления ошибок в случае воздействия помехосбойных (ложных, сходных и несходных искаженных) и правильных изображений. Преимущество имеют десяти-, девятисегментные форматы, приведенные на рис. 3.2.

При использовании индикаторов в системах отображения информации, в которых информация выдается из вычислитель­ной их части в индикаторную в редких циклах обмена, необхо­димо в первую очередь обратить внимание на помехоустойчи­вость формата индикатора.

Основным методом повышения помехоустойчивости индика­торов для снижения влияния этого фактора при выборе форма­та является повышение частоты обновления информации.

По суммарной оценке технологичности производства (а сле­довательно, и стоимости), привычности написания цифр и прос­тоте схемных решений для управления был выбран семисегмент-ный формат цифровых индикаторов. В качестве дополнения к семисегментному формату индикаторов разработан пятисегмент-ный формат, позволяющий индицировать знаки «плюс», «минус» и «1» для индикации символов полярности числовых значений параметров и переполнения в устройствах с неполным числом разрядов.

Рис. 3.3. Структурные рисунки семисегментных (и) и пятисегментных (б) циф­ровых индикаторов и структурные рисунки их знаков

Структурные рисунки индикаторов (т. е. изображения, возни­кающие при включении всех элементов индикатора и показы­вающие число, форму и взаимное расположение элементов) и структурные рисунки знаков (т. е. изображение, возникающее при включении элементов, входящих в отображаемый знак) представлены на рис. 3.3.

Рис. 3.4. Зависимость углового размера знака а от расстояния наблюдения l при заданном размере знака h

Достаточно широкий выбор индикаторов с различными высо­тами знаков позволяет разработчикам устройств отображения информации подобрать ППИ в зависимости от дальности наблю­дения. В частности, для определения максимальной дальности считывания информации с индикаторов (при освещенности 100 — 1000 лк) для операторов с нормальным зрением можно пользоваться нижеприведенными данными.

Зависимость максимальной дальности считывания информации от высоты знака

В зависимости от расстояния наблюдения, обеспечиваемого размерами и светотехническими характеристиками индикатора, различаются индикаторы индивидуального пользования (рас­стояние наблюдения до 1,5 м); группового пользования (до 4 м); коллективного пользования (более 4 м).

Уровень комфортного считывания может быть определен по номограммам [16] зависимостей углового размера знака от рас­стояния наблюдения при заданном размере знака. Учитывая, что острота зрения человека примерно равна одной угловой минуте, при умеренном уровне внешней освещенности для уве­ренного, комфортного считывания информации угол зрения дол­жен для семисегментных индикаторов составлять примерно шесть-семь угловых минут.

Рис. 3.5. Обозначение светящихся эле­ментов семисегментного полупроводни­кового индикатора

На рис. 3.4 представлена часть такой номограммы для инди­каторов с высотой знака h, равной 2 — 12 мм, наиболее часто встречающейся среди выпускаемых ППИ. Однако в условиях повышенных уровней внешних освещений этими данными пользо­ваться не рекомендуется. Угловой размер знака должен быть примерно 20'; кроме того, для обеспечения надежного считыва­ния информации с индикаторов в этих условиях необходимо применять специальные меры по повышению контраста, о чем будет подробно рассказано в гл. 5.
