Лекция: ОТУ 2016-12-15 Лекция 12. Нелинейные системы

Математическое описание нелинейных САУ

В случае, когда отсутствует управляющее воздействие,
система  называется  нелинейной  нестационарной
автономной:

Если правая часть уравнений не зависит от времени, то
система

становится

нелинейной

стационарной

автономной.

Типы нелинейности

• Все нелинейности можно разделить на однозначные

и неоднозначные.

• Нелинейный элемент (НЭ), у которого между входной

и выходной величинами имеется однозначная
зависимость как при увеличении, так и при
уменьшении входного сигнала, называется НЭ с
однозначной нелинейной характеристикой.

• Если статическая характеристика элемента при

увеличении входа изменяется по одной зависимости,
а при уменьшении входа – по другой, то это НЭ с
неоднозначной нелинейной характеристикой.

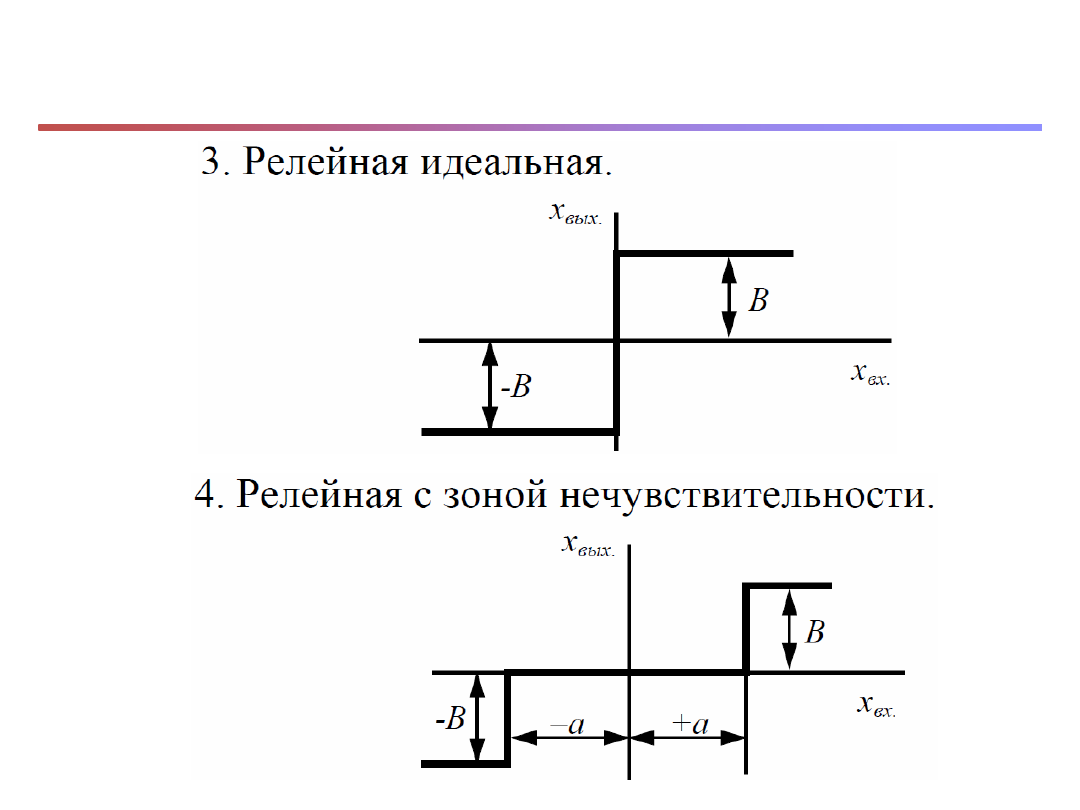

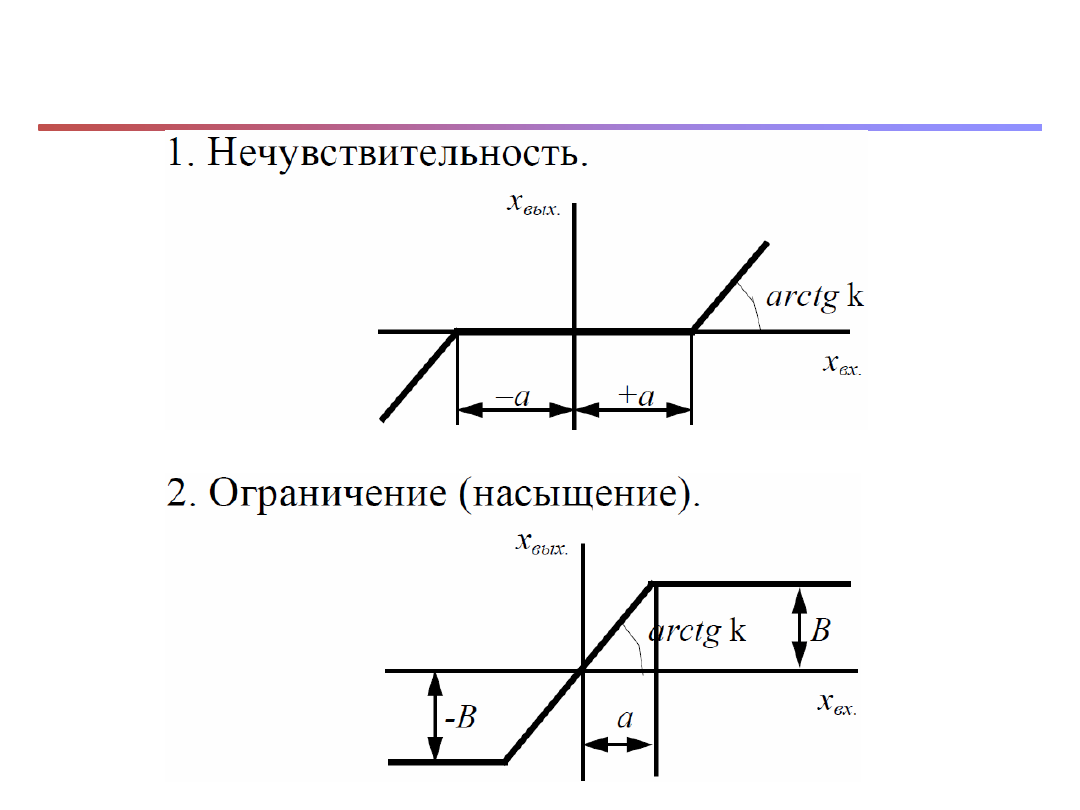

Однозначные типовые нелинейные

характеристики

Однозначные типовые нелинейные

характеристики

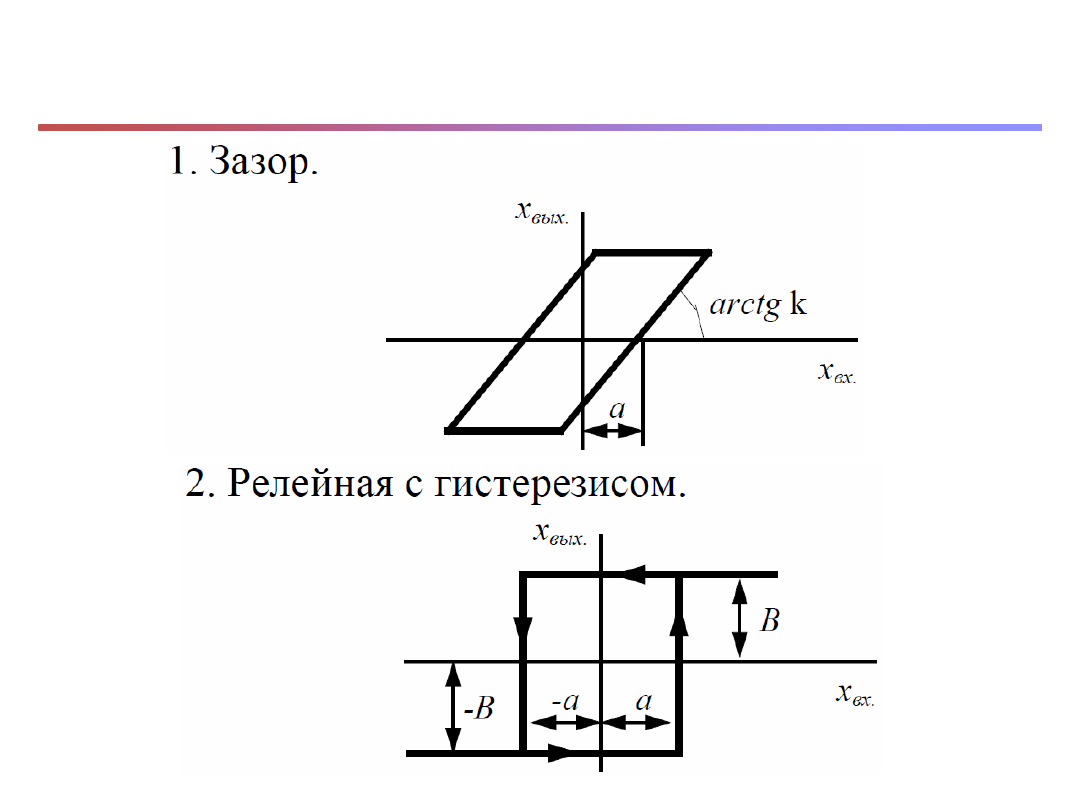

Неоднозначные типовые нелинейные

характеристики
