Курсовая работа (т): Напольное отопление квартиры жилого дома
Таблица 3 Расчёт основных и добавочных теплопотерь помещения
|
№ |
t(p), F (помещ.) |
огр. |
ориент. |
размеры |
A, м(2) |
К, Вт/м(2)*С |
n(t(p)-t(ext)) |
1+∑ß |
Q, Вт |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
101 жил. |
20 С°, 11,84 м(2) |
ТО |
З |
2,2х1,5 |
3,3 |
1,7 |
42 |
1,05 |
247,401 |
|
|
|
СТ1 |
Ю |
3,7х3,3 |
12,21 |
0,37 |
42 |
1 |
189,7434 |
|
∑Q,Вт |
531,34122 |
СТ2 |
З |
1х3,3 |
3,3 |
0,37 |
42 |
1,05 |
53,8461 |
|
|
|
ПЛ |
- |
- |
- |
0,213 |
16 |
1 |
40,35072 |
|
103 жил. |
20 С°, 18,24 м(2) |
ТО |
Ю |
1,5х1,5 |
2,25 |
1,7 |
42 |
1 |
160,65 |
|
|
|
ТО |
В |
2,2x1,5 |
3,3 |
1,7 |
42 |
1,1 |
259,182 |
|
∑Q,Вт |
753,7886 |
СТ1 |
Ю |
4,2x3,3 |
13,86 |
0,37 |
42 |
1 |
215,3844 |
|
|
|
Ст2 |
В |
1х3,3 |
3,3 |
0,37 |
42 |
1,1 |
56,4102 |
|
|
|
ПЛ |
- |
- |
- |
0,213 |
16 |
1 |
62,162 |
|
104 жил. |
18 С° , 9,62 м(2) |
ТО |
З |
1,5х1,5 |
2,25 |
1,7 |
40 |
1,05 |
160,65 |
|
∑Q,Вт |
245,74704 |
СТ |
З |
1,1х3,3 |
3,63 |
0,37 |
40 |
1,05 |
56,4102 |
|
|
|
ПЛ |
- |
- |
- |
0,213 |
14 |
1 |
28,68684 |
|
107 кухня |
18 С°, 10,4 м(2) |
ТО |
В |
1,5х1,5 |
2,25 |
1,7 |
40 |
1,1 |
168,3 |
|
∑Q,Вт |
258,4092 |
СТ |
В |
1,1х3,3 |
3,63 |
0,37 |
40 |
1,1 |
59,0964 |
|
|
|
ПЛ |
- |
- |
- |
0,213 |
14 |
1 |
31,0128 |
|
106 нежил. |
18 С°, 6,64 м(2) |
ПЛ |
- |
- |
- |
0,213 |
14 |
1 |
19,80048 |
Таблица 4 Расчет тепловой нагрузки помещений
|
Расчет тепловой нагрузки помещения |
|||||||
|
Номер, назначение пом-я |
tp, |
∑Q,Вт |
Qi,Вт |
Qh,Вт |
Qh(1-ȵ1),Вт |
Q4,Вт |
|
|
101 жил. |
20 |
11,84 |
531,3 |
497,28 |
248,64 |
49,728 |
780 |
|
103 жил. |
20 |
18,24 |
753,8 |
766,08 |
76,608 |
76,608 |
1137 |
|
104 жил. |
18 |
9,62 |
245,7 |
384,8 |
202,02 |
40,404 |
428,5 |
|
107 кухня |
18 |
10,4 |
258,4 |
416 |
218,4 |
43,68 |
456 |
|
106 нежил. |
18 |
6,64 |
19,8 |
265,6 |
139,44 |
27,888 |
146 |
. Определение расчетной температуры теплоносителя системы напольного
отопления квартиры
Принимаем максимальную расчетную температуру поверхности пола в помещениях 26 оC. Необходимо принять расчетные температуры теплоносителя. Определяем для принимаемого шага укладки труб (b, м) требуемую величину средней разности температур ∆tср и удельную теплоотдачу поверхности пола (q, Вт/м2).
Определим требуемую среднюю расчётную температуру теплоносителя по
формуле:
tг и tо - расчетные температуры теплоносителя на входе и выходе теплоносителя контура напольного отопления, 0С; tр - расчетная температура воздуха в помещении, 0С. Выбираем контур с максимальной удельной теплоотдачей, которая составляет для контура «В» q = 65,88 Вт/м2,
По номограмме приложения Д3 (В.В. Покотилов: Пособие по расчету систем отопления, стр.142) определяем требуемую температуру пола для
создания теплоотдачи 65,88 Вт/м2. Для заданной температуры пола 26 0С определяем для принимаемого нами шага укладки труб b = 0,2 м требуемую величину средней разности температур Δtср. = 25 0С.
Определяем требуемую среднюю расчетную температуру теплоносителя
ср. = [(tг+tо)/2] = Δtср. + tр = 25+20 = 45 0С
Принимаем в качестве расчетной температуры теплоносителя для проектируемой системы напольного отопления tг = 50 0С, tо = 40 0С.
Поэтому при tр = 20 0С принимаем расчетное значение
Δtср = [(tг + tо)/2] - tр =
[(50+40)/2]-20 = 25 0С.
Проводим аналогичные расчеты для оставшихся контуров, используя
номограммы для различных покрытий. Результаты расчетов заносим в таблицу:
Таблица 5
|
|
tp, |
tпл |
∆tср |
b |
tг |
tо |
S, м2 |
|
А1 |
20 |
26 |
25 |
0,2 |
50 |
40 |
11,64 |
|
А2 |
20 |
26 |
25 |
0,35 |
50 |
40 |
18,24 |
|
А3 |
18 |
26 |
25 |
0,25 |
50 |
40 |
9,62 |
|
А4 |
18 |
26 |
25 |
0,35 |
50 |
40 |
8,783784 |

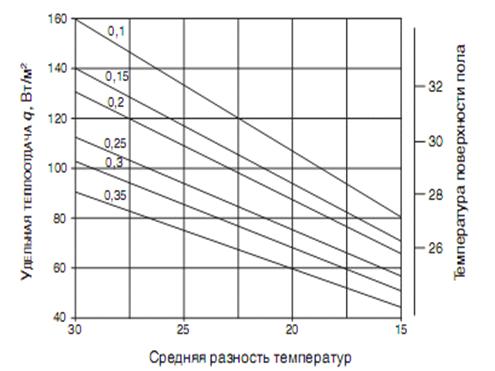

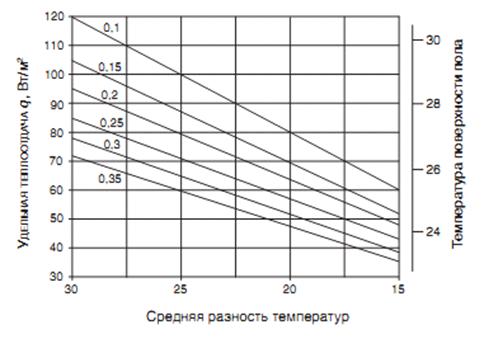

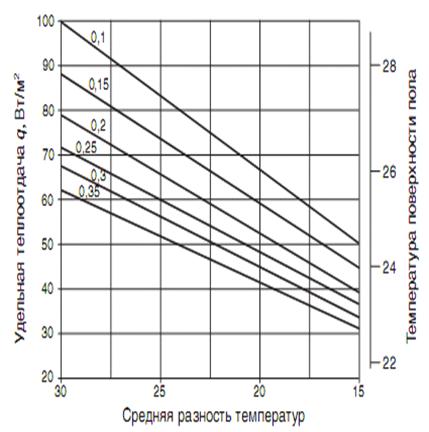

Номограммы теплового расчета напольного отопления с:
ковровым или паркетным покрытием:
-синтетическим покрытием пола:
-керамическим покрытием пола:
5. Предварительный тепловой расчёт контуров напольного отопления
Исходные данные для расчета контуров напольного отопления
Таблица 6
|
№ помещения |
Q4 |
Обозначение контура |
Материал покрытия пола |
Площадь контура Ft |
|
101 жил. |
780 |
А1 |
паркет |
11,64 |
|
103 жил. |
1137 |
А2 |
синтет. |
18,24 |
|
104 жил. |
600 |
А3 |
паркет |
9,62 |
|
107 кухня |
650 |
А4 |
плитка |
8,78378 |
Расчетная теплоотдача контура:
Q=qFt
Тепловая нагрузка:
Q1=Q4-Q
Результаты предварительного теплового расчета контуров напольного
Таблица 7
|
Результаты предварительного расчета контуров напольного отопления |
|||||||
|
№ помещения |
Q4 |
Обозначение контура |
Материал покрытия пола |
Площадь контура Ft |
шаг укладки b, м |
тепловой поток контура Q, Вт |
тепловой поток конвективного отопления Q1, вт |
|
101 жил. |
780 |
А1 |
паркет |
11,64 |
0,2 |
780 |
0 |
|
103 жил. |
1137 |
А2 |
синтет. |
18,24 |
0,35 |
1094,4 |
42,6 |
|
104 жил. |
600 |
А3 |
паркет |
9,62 |
0,25 |
577,2 |
22,8 |
|
107 кухня |
650 |
А4 |
плитка |
8,78378 |
0,35 |
650 |
0 |
6. Гидравлический расчёт контуров напольного отопления
Выполним гидравлический расчет контуров, принимая за исходные данные
приведенные в табл.5 Значения характеристик контуров напольного отопления.
Длина трубопровода:
Расчётный расход теплоносителя:

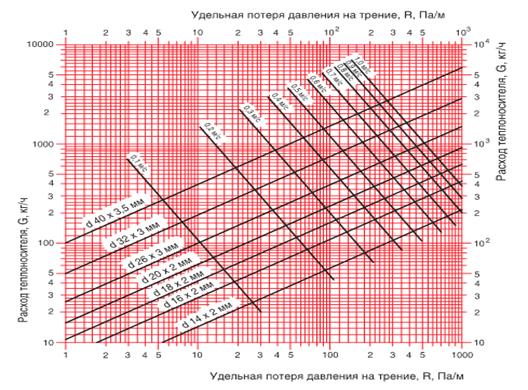

Значение удельной потери давления на трение R(Па/м), определим по номограмме:
Диаметр труб принимаем: d 16x2мм
Гидравлическое сопротивление контуров:
∆Pt=1.3·L·R
Таблица 8
|
Наименование контура |
Длина труб L, м.п. |
Расход G, кг/ч |
Удельн. потери давлен . на трение R,Па/м |
Потери давления ∆Рt, Па |
|
А1 |
58,2 |
67,08 |
42 |
3177,72 |
|
А2 |
52,11 |
94,1184 |
76 |
5148,89 |
|
А3 |
38,48 |
49,6392 |
26 |
1300,62 |
|
А4 |
25,1 |
55,9 |
31 |
1011,39 |
Гидравлическое сопротивление контура должно быть менее 20кПа. Длина
контура не должна превышать 100м.
. Окончательный тепловой расчет контуров напольного отопления
Результаты окончательного теплового расчета контуров напольного отопления
|
№. |
Контур |
Материал покрытия |
площадь контура Ft, м |
Тепловой поток контура Qт, Вт |
Расход G, кг/ч |
Диаметр труб, мм |
Шаг b, м |
Длина труб L, м.п. |
Потери давления Pt, кПа |
|
101 |
А1 |
паркет |
11,64 |
780 |
67,08 |
16х2 |
0,2 |
58,2 |
3177,72 |
|
103 |
А2 |
синтет. |
18,24 |
1094,4 |
94,118 |
16х2 |
0,35 |
52,114 |
5148,89 |
|
104 |
А3 |
паркет |
9,62 |
577,2 |
49,639 |
16х2 |
0,25 |
38,48 |
1300,62 |
|
107 |
А4 |
плитка |
8,783784 |
650 |
55,9 |
16х2 |
0,35 |
25,097 |
1011,39 |
Резюме
В данной курсовой работе была запроектирована система водяного напольного
отопления двухкомнатной квартиры на первом этаже многоквартирного жилого дома,
расположенного в Могилевской области. Был произведен расчет тепловых потерь
помещениями, сконструирована система напольного отопления и произведен
тепло-гидравлический расчет этой системы.
Список используемой литературы
1. Теплоснабжение и вентиляция. Курсовое и дипломное проектирование./ Под редакцией проф. Б.М.Хрусталева, 3-е издание исправленное и дополненное, Москва 2008г.
. Пособие по расчету систем отопления, В.В. Покотилов, Минск, 2006г.
. Системы водяного отопления. В. В. Покотилов. Вена: фирма «HERZ Armaturen», 2008 г.
