Материал: МРБ 1117. Галеев Б.М. и др. Светомузыкальные инструменты

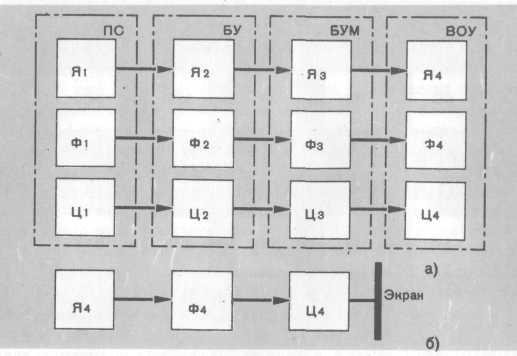

Рис. 9. Структурная схема светового канала (а) и вариант расположения элементов в ВОУ (б)

Интересные закономерности выявляются при анализе основных способов техни­ческой реализации светомузыки. При решении этой задачи средствами кинематогра­фа цепи Ц и Ф совмещаются (одна пленка, один лентопротяжный механизм; источник света работает в постоянном режиме). Круг манипуляций оператора на блоке ПС сужа­ется до минимума (включение и выключение аппарата), вместе с тем на экране может быть воспроизведено сложнейшее сочетание красочных форм. Но этому должна пред­шествовать огромная предварительная работа по созданию цветоформообразующего элемента - демонстрируемой кинопленки (с чем связано, как известно, полное исклю­чение эффекта присутствия).

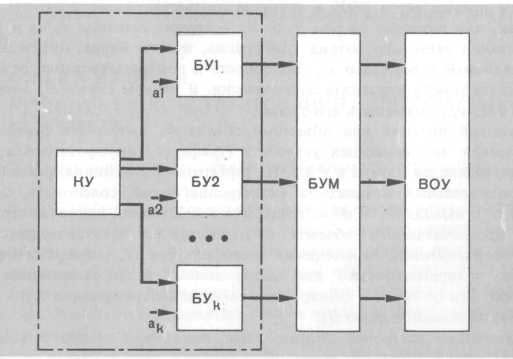

Рис. 10. Многоканальный светомузыкальный инструмент проекционного типа

Напротив, при желании предельно увеличить исполнительский момент и иметь на экране сиюминутную визуализацию замысла, можно использовать инструмент с раст­ровой оптикой. Блок ПС такого инструмента обычно повторяет структуру растра, что приводит к большим трудностям в управлении световой картиной при увеличении его разрешающей способности. Поэтому, имея даже идеальный растровый инструмент, при непосредственном исполнении музыканту-оператору очень трудно получить на эк­ране картину той сложности, какую можно получить с помощью кинопленки. Таким образом, при разных технических способах реализации светомузыки, композитор дол­жен учитывать их особенности и наиболее полно использовать их достоинства.

Светомузыка как искусство временное может быть исполнено на световых инстру­ментах, как искусство пространственное — зафиксировано на кинопленке и, что еще существенней, создано средствами и методами кино. Но вне сомнения, метод непосред­ственного исполнения и метод кино не исключают один другого, так же, как имеют право на сосуществование непосредственная игра актера в театре и игра актера в кино. Для каждого из этих методов будут создаваться свои, специфические светомузыкаль­ные произведения.

В промежуточном положении находится техника "динамической светоживописи". Оператор имеет весьма большой, но конечный набор устройств, работающих по схеме, изображенной на рис. 9, и соединенных так, как показано на рис. 10.

Все блоки ПС этих устройств связаны одним коммутационным устройством КУ (клавиатурой и т. п.). И оператор поочередно или одновременно, согласно партитуре, воспроизводит на экране необходимые светотеневые проекции, используя заранее подготовленные формообразующие элементы. Но при этом исполнитель может ме­нять скорость и характер перемещения фигур, их цвет и яркость, по-различному ком­бинировать их. В случае, если световая партия окажется сложной в исполнении, управ­ление может быть поручено сразу нескольким операторам или запоминающему уст­ройству, которое будет воспроизводить подготовленные заранее фрагменты световой партии.

Оставим за собой право мечтать: когда-нибудь кибернетическое устройство, уже равноценное человеческому мозгу, возможно, и сумеет само сочинять и музыку, и све­товую партию. Но пока, как отмечают исследователи, если говорить о звуковой му­зыке, машины моделируют "лишь нотные тексты, но не сам процесс композиции"¹. И, аналогично, в светомузыке автоматы могут моделировать лишь эффект светозву­ка в различных его проявлениях, но отнюдь не сам процесс светомузыкального твор­чества [25].

Итак, рассуждая о светомузыкальных устройствах, следует точно оговаривать, к какому виду их отнести.

Светомузыкальные инструменты (СМИ) имеют пульт управления и клавиатуру для исполняющего оригинальную световую партию, написанную специально для это­го произведения.

Автоматические светомузыкальные установки (АСМУ) работают по заложенной в ее блок управления программе (постоянной или сменяемой, с имитацией творчества). Предназначены они для решения более скромных задач прикладного назначения (де­коративные приставки к магнитофонам, радиолам, установки для оформления интерь­еров, приборов для исследований в области психологии и экспериментальной эстетики).

В книге основное внимание, как уже отмечалось, уделено СМИ. Но, даже если ос­тавить в стороне проблему АСМУ, оказывается существуют еще иного рода особенности во взаимоотношениях между художником и техникой, которые отличают СМИ, положим, от всем известной аппаратуры кино и телевидения. Вы не задумывались над таким вопросом: само понятие "светомузыка" появилось намного раньше, чем "кино", а реально киноискусство уже давно обогнало светомузыку в своем развитии. Каковы причины этого парадокса? Некоторые теоретики искусства видят здесь не­совершенность и даже несостоятельность самой идеи светомузыкального синтеза. Но реально объяснение заключается в другом.

Функция техники в новых изобразительных искусствах (см. рис. 3) вполне опре­деленна — запоминать, тиражировать, репродуцировать и транслировать то, что уже есть в наличии, т. е. в самой действительности. Кинокамера, телекамера, фотоаппарат, микрофон имеют перед собой либо живую натуру, человека-актера, либо произведе­ния других, традиционных видов искусства (собственно сам художественный про­цесс связан здесь с выбором объекта съемки и последующим монтажом зафиксирован­ного материала). И чем точнее выполнены функции записи, репродукции, тем более совершенной считают технику этого класса искусства. Специфика этих функций обя­зывает предельно унифицировать и стандартизировать аппаратуру с тем, чтобы фильм, снятый, к примеру, в Москве, можно было показывать в любом городе и поселке, что­бы теле- и радиопрограммы воспроизводились одинаково всеми приемниками планеты.

Иначе обстоит дело с выразительными искусствами. Функции техники здесь не ограничены лишь записью, репродукцией, трансляцией. Так, в электронной музыке очень часто и охотно используют такое новое качество, как свободное изменение темб­ра. Причем эти варианты тембра отличны от тембров звучания природных, традицион­ных инструментов. Если пианист, положим, принимает тембр своего инструмента как данность и может вовсе не знать физических основ звукоизвлечения этого тембра, то композитор электронной музыки чаще всего работает вместе с конструктором, предельно вникая в устройство инструмента. И чем теснее контакт с техникой - тем больше шансов добиться значительного художественного результата, более точного воплощения своего замысла. Показательно то, что инструменты для синтеза элект­ронной музыки - так называемые синтезаторы - во многом уникальны, и если их тиражируют, то сравнительно небольшими сериями. И это является их специфической особенностью, так как количество "небывалых" тембров практически безгранично.

Еще теснее контакт художника с техникой при создании и эксплуатации светоап-паратуры, и не только применительно к светомузыке, но ко всем видам выразитель­ных искусств. Ведь задача здесь, как уже отмечалось, иная, нежели в кино и телевиде­нии. На экране должно воспроизводить то, чему нет непосредственных аналогов в природе, что существует лишь в воображении художника. И поэтому аппаратуру, пред­ставленную на рис. 8, он использует иначе. В кино все элементы инструментария и связи между ними предельно унифицированы, фиксированы по назначению, и манипу­ляции оператора сведены к включению и выключению аппаратуры. Вмешательство ху­дожника в технику, замена узлов и т.д. просто нежелательно. В светомузыке же наобо­рот, световой канал специально "расщеплен" на самостоятельные каналы управления по различным параметрам (рис. 9). И художник уже обязан вмешиваться в выбор и в работу не только каждого из этих узлов, но и тех элементов, что представлены на рис. 7. Изображение на экране, как мы увидим далее, зависит от таких "неожидан­ностей", как выбор нити канала, ее размеров, угла поворота, расстояния ее от линз, отражателя, трафаретов, светофильтров, от характеристик электродвигателей, экра­на, блоков управления и мощности, пульта и т.д. Практически безграничное число степеней свободы в световом материале обусловливает практически неисчерпаемое число вариантов вмешательств в эти узлы. Таким образом, в картине динамической светоживописи, в отличие от обычной живописи, "палитра", "холст" и "кисть-" сли­ты воедино! И художник, который как и во всех искусствах творит "в материале", здесь не только мыслит световыми образами, но и должен знать в мельчайших дета­лях, каким способом можно получить необходимые образы.

Именно поэтому во всех световых искусствах функции художника и конструктора неразрывны. И сам процесс создания светоинструмента являет собой, по сути дела, исходный, первичный акт творчества, воплощая в себе определенную художествен­ную концепцию (определенный стиль, направление). Каждый инструмент, таким об­разом, уникален, подобно тому, как неповторимо любое произведение искусства. В этом убеждает вся реальная практика светомузыки предыдущих десятилетий во всех странах. Естественно, отсутствует поэтому и необходимость, и возможность унифика­ции, стандартизации СМИ. Конечно, можно копировать многократно наиболее удач­ные СМИ. Но в этём случае пришлось бы повторять одинаковыми все узлы, вплоть до формообразователей с рисунком, и в результате будут получены одновременно и копии светомузыкальных композиций, заложенных в ВОУ данного СМИ. Если дру­гой талантливый светохудожник захочет создать на базе этого СМИ свои светокомпо-зиции, он должен будет вновь заняться технической работой по изготовлению трафа­ретов, смене узлов и т.д. Так что создание любой новой светомузыкальной компози­ции отнюдь не сводится просто к "новой" игре на клавишах, необходимо заранее вло­жить всю программу появления этой светокомпозиции в имеющееся ВОУ. А само нажатие на клавишу есть не что иное, как всего-навсего извлечение из памяти этого ВОУ того, что было подготовлено в нем светохудожником. Таким образом, полной унификации здесь получить нельзя, хотя дифференциация по определенным классам СМИ уже складывается.

Подобная ситуация необычна для художественной культуры. В условиях сложив­шейся специализации профессий и производства такого слияния функций художника и конструктора в официальных рамках общество обеспечить в широких масштабах пока еще не может. Именно поэтому реальных результатов в области светомузыки во всех странах достигают или талантливые одиночки, способные выступать в этом "синтетическом" амплуа, или небольшие самодеятельные коллективы, где в тесном единстве работают музыканты, художники и инженеры. И не следует здесь стеснять­ся слова "самодеятельность", оно отнюдь не является признаком чего-то легковесного, не есть противовес понятию "профессионализм". Наоборот, оно близко к самодея­тельности в том понимании, как это мыслили классики марксизма-ленинизма, пото­му, что в подобной "синтетической" самодеятельности реализуются стремление и воз­можность всестороннего, гармонического развития личности, являющегося, как гово­рил К. Маркс, самоцелью общественного прогресса. И показателен уже сам факт разви­тия светомузыки именно в наше время, когда социальный прогресс обеспечивает воз­можность пробиваться росткам этой "гармонической самодеятельности". По сути де­ла, само развитие таких форм искусства является одним из "индикаторов" вхождения общества в новую фазу своего развития. И каждый из вас, кто посвятит себя экспери­ментам в этой новой области целостного художественно-технического творчества, мо­жет гордиться тем, что является "разведчиком" будущего.

Но будущее не придет само, если не вкладывать труд в освоение того, что достигнуто различными науками, различными областями техники. Нам в рамках нашей комплекс­ной проблематики придется начать с необходимых данных физики, светотехники, психо­логии. Затем закономерным будет переход к вопросам, связанным с радиотехникой, электроакустикой. И уже после этого, ознакомившись с описанием конкретных конст­рукций, можно будет вернуться к рекомендациям по художественному освоению воз­можностей светомузыкального инструментария.

Глава третья основные элементы светомузыкального инструментария

5. Выходное оптическое устройство

Казалось бы, ВОУ - самый простой в светомузыкальном устройстве блок. Именно эта простота и расхолаживает обычно конструктора, особенно, если он имеет смутное представление о художественной цели эксперимента. Именно она заставляет конструктора идти на невероятные ухищрения при разработке электронного блока и в то же время делает уверенным в том, что с ВОУ трудностей не будет.

Во многих технических статьях о светомузыке (например, в журналах "Радио", "Юный техник" и др.) даны подробнейшие схемы всех электронных узлов, иногда весьма сложных, а на выходе - три маленькие лампы. И больше о ВОУ - ни слова, как о чем-то второстепенном, необязательном. И радиолюбитель зачастую удовлетворя­ется добросовестным монтажом электронного блока и успокаивается на этом. Но ведь не этим же блоком должен любоваться зритель, а той красочной картиной, которая воспроизводится на экране ВОУ!

Именно этот узел требует наибольшего внимания конструкторов. Электронику же ни в коем случае не нужно превращать в самоцель. Она должна способствовать реше­нию поставленных художником задач. Ведь существует немало СМИ, остроумных по своему конструктивному решению и впечатляющих по воздействию, в которых нет ни одного транзистора или электронной лампы. И наоборот, известны случаи создания сложнейших электронных установок, которые хорошо справляются с одной лишь за­дачей - раздражать зрение...

В лучших светомузыкальных устройствах электроника и светотехника выступают в единстве, в равной мере содействуя достижению необходимого художественного, эф­фекта. Но, начиная работу над светомузыкальным устройством, прежде всего следует продумать конструкцию ВОУ, которая в большой мере определяет функциональную схему электронных узлов БУ и БУМ.

Материалом, которым пользуется в своем творчестве светохудожник, является цветной свет, организованный в определенные формы различной фактуры, изменяю­щиеся во времени. Рассмотрим действие простейшего элемента ВОУ - светофильтров, применение которых неизбежно при использовании источников света со сплошным спектром излучения (т. е. источников белого света). Встречаются, но очень редко, и случаи применения монохроматических источников света (лазеры, газоразрядные трубки, люминофоры).

Чтобы объяснить действие светофильтров, напомним некоторые сведения из коло­риметрии. В качественном отношении световые потоки могут отличаться по цветности, которая задается двумя параметрами - цветовым тоном и насыщенностью (чистотой цвета). Цветовой тон определяется длиной волны л светового излучения, измеряемой в нанометрах. Насыщенность характеризует степень разбавленности цвета белым све­том. Основные цвета, имеющиеся в природе, представлены спектром, наблюдаемым при разложении белого (солнечного) света призмой или дифракционной решеткой.

Теперь обратимся непосредственно к технике получения цветного света. Светофильт­ры как устройства, выполняющие эту функцию, должны иметь различные значения коэффициента пропускания т_л в разных зонах спектра. Наибольшее распространение при конструировании СМИ получили абсорбционные фильтры, т. е. такие, которые в зависимости от своего химического состава избирательно поглощают излучение одно­го цвета и пропускают другие цвета. Свойства светофильтра описывают кривые пропус­кания, показывающие как меняется коэффициент т_л по отношению к различным цветам.

Площадь, заключенная под кривой пропускания т_л, характеризует количество све­тового излучения, прошедшего через фильтр. Эта площадь, естественно, уменьшается, когда, стремясь добиться большей избирательной способности фильтра (т. е. большей насыщенности прошедшего света), увеличивают толщину и тем самым оптическую плотность фильтра. Для светомузыкальных установок лучше всего использовать стек­лянные фильтры, выбранные по специальному каталогу цветного стекла, в котором указаны цветовые характеристики и кривые изменения т_л.

Чаще всего приходится применять стандартные театральные фильтры из стекла или пленки (их характеристики показаны на рис. 11). При нагревании стеклянные фильтры (особенно синие при использовании в качестве источника света лампы накаливания) сильно перегреваются и лопаются. Для предупреждения этого явления необходимо разрезать стекло на узкие полоски или принимать другие меры по охлаждению свето­фильтра. Выпускается весьма широкий ассортимент пленочных фильтров. Они выдерживают еще меньшую температуру, чем стеклянные, и при долговременной работе вы­цветают (особенно синие).

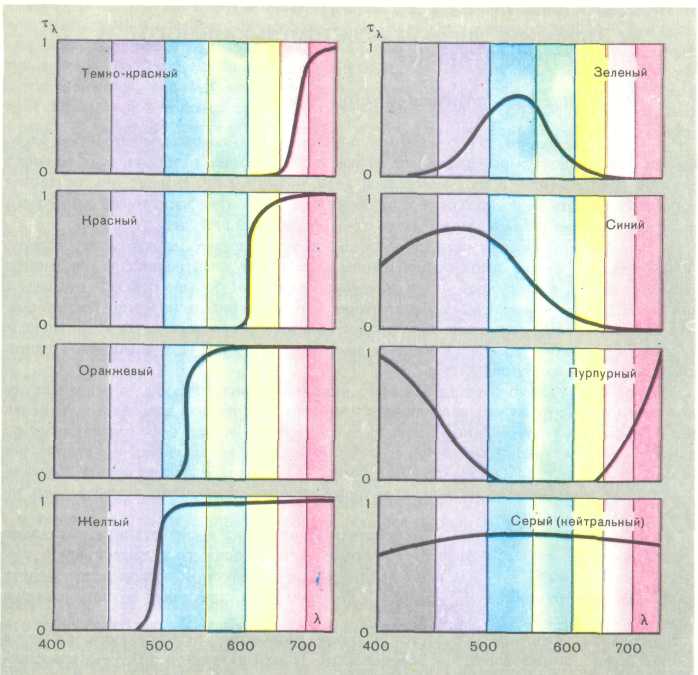

Рис. 11. Характеристики пропускания набора цветных стеклянных филь­тров

При отсутствии стеклянных или пленочных триацетатных фильтров можно изготав­ливать жидкостные - водные растворы анилиновых красителей в плоской кювете или фильтры из целлофана, окрашенного этими красителями. Радиолюбители изготавлива­ют и фильтры из желатины. Размоченную и подогретую желатину окрашивают водным раствором анилиновых красителей, разливают на стекло и, высушив, снимают в виде тонкой, довольно хрупкой пленки.

Некоторые радиолюбители к проблеме выбора светофильтров относятся весьма не­брежно, ограничиваясь окрашиванием ламп различными цветными лаками- Но их цветовые характеристики очень низки, имеют большой разброс, причем ассортимент их цветов невелик. Поэтому применение окрашенных ламп следует ограничивать прос­тейшими АСМУ. При изготовлении СМИ лаки используют лишь в специфических ситуа­циях (ручное изготовление рисованных цветных слайдов и т. п.). Следует иметь при этом в виду, что многие лаки разного цвета при смешивании приобретают грязный от­тенок. Поэтому лучше всего иметь как можно больше лаков чистых цветов, а если и рассчитывать на смешивание, то лишь с проверкой результата на стадии подготовки красителя.

Подобное смешивание красителей, цветных лаков, а также составление многослой­ных пленочных фильтров всегда связано с уменьшением интенсивности проходящего через них света. Ввиду того, что цветной свет получается здесь путем вычитания из бе­лого, этот способ цветного смешивания называют субтрактивным (вычитательным). Но существует и другой способ смешения цветов — аддитивный, непосредственно на экране, когда на него подают световые потоки разного цвета. Яркость экрана, естест­венно, увеличивается, а результирующая цветность зависит от цветовых характеристик слагаемых потоков. Естественно, аддитивное и субтрактивное смешение цветов проис­ходит по своим законам, что иногда упускают из виду при работе с цветом на палитре и на экране.

Одно из распространенных заблуждений любителей светомузыки - попытка полу­чить все разнообразие цветов на экране суммированием трех основных цветов в разных пропорциях. Да, теоретически это возможно, но если только цвета взяты с максималь­ной насыщенностью (а ее могут обеспечить лишь лазер, высококачественные люмино­форы и красители). Реальные же светофильтры для этих целей чаще всего непригодны, и суммирование всегда приводит к белесым цветовым смесям.

Поэтому многие конструкторы не ограничиваются трехцветными источниками света, а подбирают возможно большее число фильтров разных цветов и поочередно используют их без особого расчета на особенности аддитивного смешения. А если возни­кает необходимость изменения цвета по ходу действия определенного светового обра­за, то применяют сложные светофильтры, например в виде диска, составленного из узких секторов разного цвета. Если диск медленно вращать перед объективом диапро­ектора, то границы между секторами не будут заметными, и мы увидим на экране плав­ное изменение цвета по спектру.

Известны и другие методы плавного изменения цвета путем взаимного перемеще­ния элементов составных фильтров или использования растровых фильтровых уст­ройств. Можно получать цветовую динамику на основе эффекта хроматической поля­ризации - при этом цвет изменяется уже непосредственно с помощью электрическо­го сигнала.

Следует иметь в виду, что цвет на выходе светофильтра зависит не только от вида кривой его пропускания, но и от характеристик самого проходящего через фильтр света. Во всех наших предыдущих рассуждениях имелось в виду, что через светофильтр пропускали белый свет. Большинство реальных источников излучает свет, в большей или меньшей степени отличающийся от того, что дает нам природное светило - Солнце.

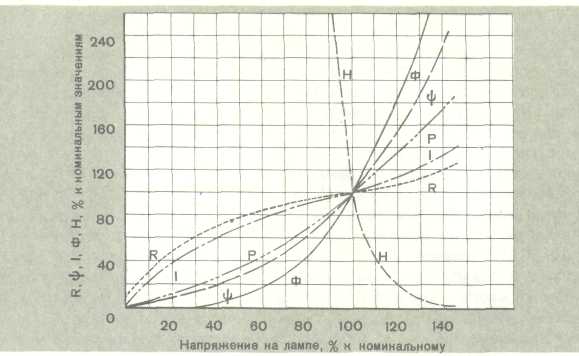

Рис. 12. Зависимость основных параметров ламп накаливания от напря­жения
