Материал: Моделирование в среде Компас. учеб. пособие. Пашуева И.М., Бондарев А.В

название лабораторной работы, задание, цель, краткие теоретические сведения, ход выполнение работы и выводы. В отчет должны быть включены иллюстрации особенностей выполнения задания, а также не менее пяти скриншотов промежуточных построений чертежа (по каждому заданию). Каждое ключевое действие (использование новой для вас команды меню, использование нового инструмента) отражайте в отчете с помощью соответствующего скриншота.

Рис.5.4 Чертеж детали. Этап 2

Контрольные вопросы:

1.Какие типы файлов можно создавать в программе Компас 3D?

2.Как запускается программа КОМПАС 3D?

3.Какие документы можно создавать в Компас 3D?:

4.Где находится начало абсолютной системы координат детали?

76

5.Укажите как можно задать параметры формата в программе Компас 3D?

6.Ориентация листа чертежа. Какой она бывает и как задается в программе Компас 3D?

7.Перечислите основные стили линий.

8.Какие инструментальные панели использовали в ходе выполнения лабораторной работы?

77

ЛАБОРАТОРНАЯ РАБОТА № 2

Основные типы двумерных графических примитивов и операции с ними

Цель работы: познакомится с возможностями графического редактора

Задание на лабораторную работу:

Вычертить чертеж крышки по индивидуальным заданиям к лабораторной работе №2, нанести размеры, заполнить основную надпись.

Оформление отчета

Отчет выполняется в формате А4 с титульным листом согласно ГОСТ. Основной текст отчета должен содержать: название лабораторной работы, задание, цель, краткие теоретические сведения, ход выполнение работы и выводы. В отчет должны быть включены иллюстрации особенностей выполнения задания, а также не менее пяти скриншотов промежуточных построений чертежа (по каждому заданию). Каждое ключевое действие (использование новой для вас команды меню, использование нового инструмента) отражайте в отчете с помощью соответствующего скриншота.

Контрольные вопросы:

1.Приемы построения геометрических объектов на чертежах;

2.Способы редактирования чертежей;

3.Автоматизированное нанесение размеров на чертежах;

4.Вывод чертежей на печать.

78

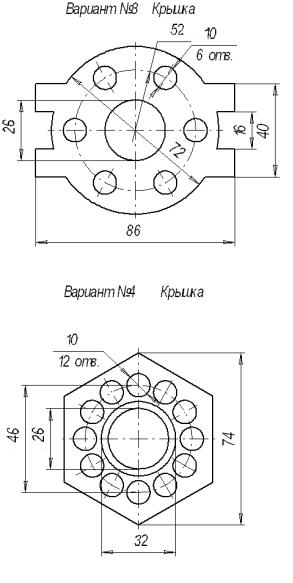

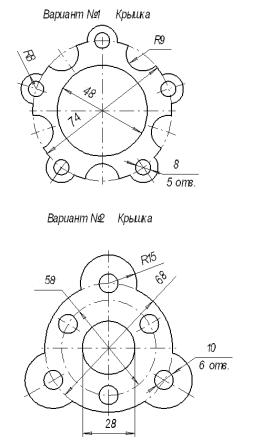

ИНДИВИДУАЛЬНЫЕ ЗАДАНИЯ К ЛАБОРАТОРНОЙ РАБОТЕ №2

На чертеже формата А4 выполнить в соответствии с номером варианта чертеж крышки, нанести размеры, заполнить основную надпись.

Готовый чертеж, не распечатывая, представить для проверки преподавателю.
