Результаты холостого опыта.
Таблица 1.3.3.2.
|
I0,мкА |
|
|
I0cp
=
|
|
C помощью компьютерных программ Microsoft Excel или Sigmaplot определяют параметры линейной регрессии ( таблица 1.3.3.3.)
Параметры линейной регрессии А= f(c(Сa2+).
Таблица 1.3.3.3.
|
Прибор |
Sa |
Sb |
a±∆a |
b±∆b |
R |
|
Атомник |
|
|
|
|
|
Рассчитать относительную погрешность определения Сa2+ по массе.
D =
· 100%
Рассчитывают концентрацию и содержание кальция в анализируемом растворе. Результаты заносят в таблицу 1.3.3.4.
Результаты определения для кальция.
Таблица 1.3.3.4.
|
с(Сa2+),моль/дм3 |
Т(Сa2+),мг/см3 |
ν(Сa2+),моль |
m (Сa2+),мг |
D,% |
|
|
|
|
|
|
|
с(СaCl2),моль/дм3 |
Т(СaСl2),мг/см3 |
ν(СaСl2),моль |
m (СaCl2),мг |
|
|
|
|
|
|
В области ниже 1600 см-1 проявляются полосы поглощения, обусловленные растяжением одинарных связей (С-С, С-N, С-О, С-галоген и т.д.), а также деформацией угла между связями. Силы всех одинарных связей приблизительно одного порядка, и, кроме того, они обычно соединены кумулятивно, например С-С-С-О. Это приводит к более сильному взаимодействию между связями, расширению области появления соответствующих полос поглощения и большой чувствительности положения полос даже к небольшим изменениям структуры.
Низкочастотная область инфракрасного спектра (1300-650 см-1) известна как область «отпечатков пальцев» - каждое соединение имеет в этом интервале свою специфическую спектральную кривую. Инфракрасная спектроскопия, таким образом, позволяет более эффективно идентифицировать соединения, чем стандартный метод измерения точки плавления.
Положение полосы определяется силой связи и массой связываемых атомов. Чем сильнее связь и чем меньше массы атомов, тем выше частота поглощения данной связи, то есть тем больше энергии нужно затратить на колебание связи. Так, например, сила связи возрастает при переходе от одинарной к двойной и тройной связям, и, соответственно, возрастают частоты валентных колебаний от 700-1500 до 1600-1800 и до 2000- 2500 см-1.

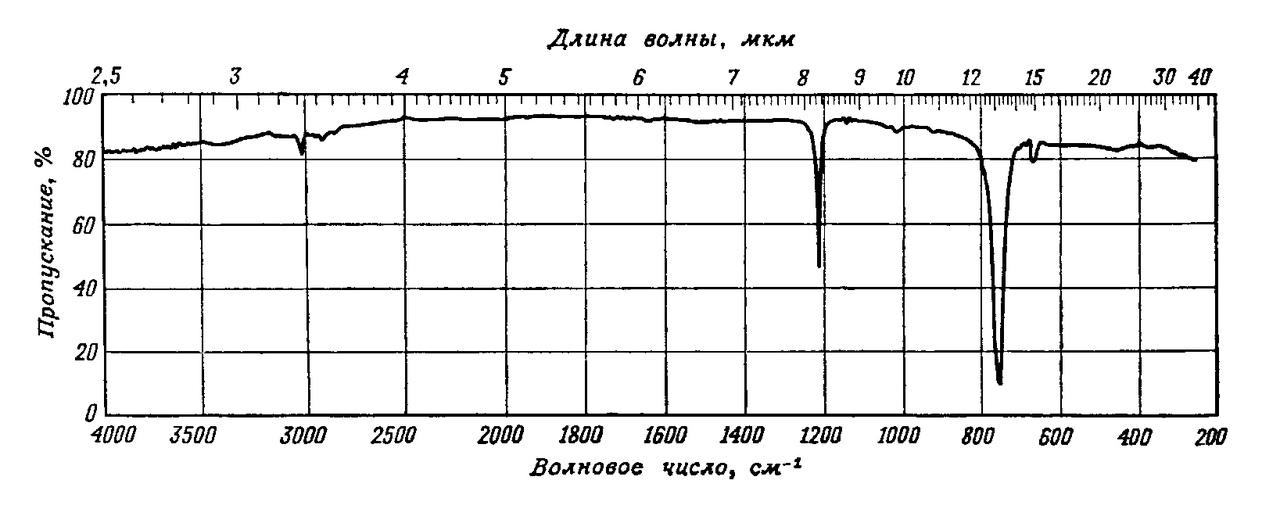

Рис.2.
ИК-спектр н-гексана СН3(СН2)СН3

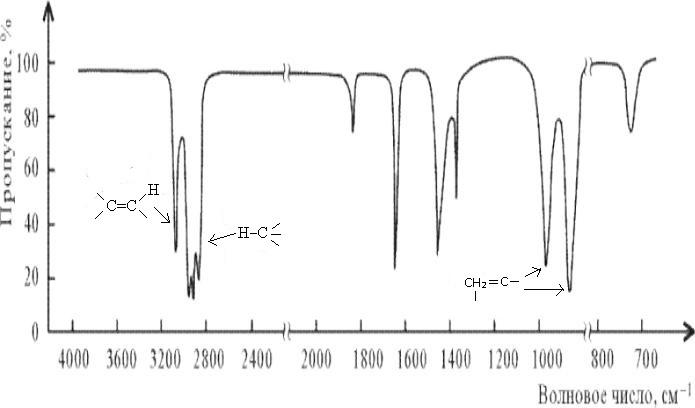

Рис.3.
ИК-спектр гексана-1 СН2=СН(СН2)3СН3

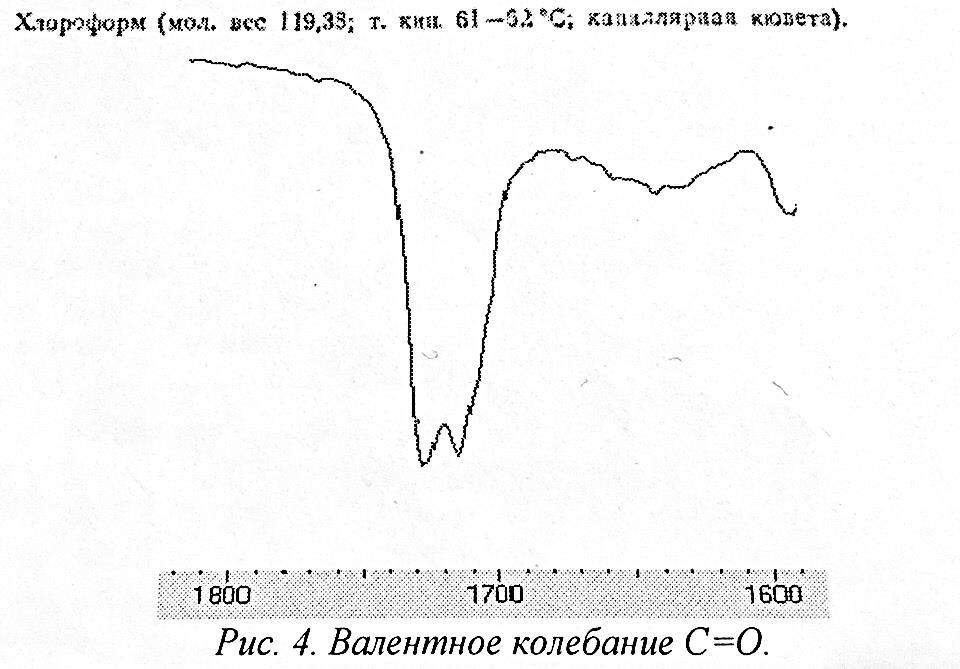

Частота валентного колебания С=О проявляется в области 2000-1500 см-1 и очень чувствительна к изменениям структуры молекулы и ее окружению, а поэтому информация о поглощении карбонильной группы оказывается чрезвычайно полезной при исследовании органических соединений (рис. 4).


Колебание не обязательно сопровождается появлением инфракрасной полосы поглощения. Поглощение имеет место только тогда, когда колебание приводит к изменению распределения заряда внутри молекулы. Чем больше это изменение, тем сильнее поглощение. Соответственно полосы углеводородов, состоящих только из атомов углерода и водорода, являются слабыми, а полосы, относящиеся к связям, соединяющим атомы, сильно различающиеся между собой по степени электроотрицательности, например С-N, С-О, С=О, С-N, обычно довольно сильными.
Достаточно интенсивные полосы поглощения, проявляющиеся в области, характерной для определенной группы, и пригодные для идентификации этой группы, называются характеристическими полосами поглощения или характеристическими частотами. За последние время собрано огромное количество данных ,относящихся к этим полосам, и многие полосы в области «отпечатков пальцев» теперь также эффективно используются для характеристики различных групп.
При наличии одинарной связи возможны два типа колебаний ,одно из которых связано с изменением длины связи вдоль ее оси(валентные колебания), а другое с изгибом (деформацией) связи. Деформационные колебания химических связей требует меньших частотах ,чем валентные колебания тех связей.

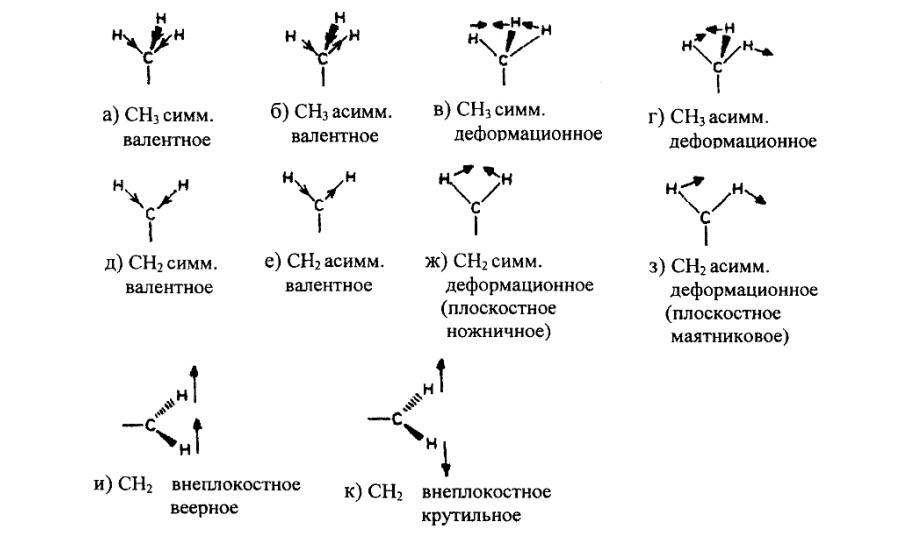

Для метильной группы характерны четыре типа колебаний (схематично представленных на рис. 5 ,а-г),а для метиленовой группы ,кроме того ,еще два типа колебаний ,обусловленных внеплоскостными «веерными» и «крутильными» деформауиями (рис. 5, и,к).

Рис.5. Типы колебаний в метильной и метиленовой группах.
Лабораторные инфракрасные фурье-спектрометры ФСМ предназначены для регистрации и исследования оптических спектров в инфракрасной (ИК) области, а также для количественного анализа и контроля качества продукции в химической, нефтехимической, фармацевтической, пищевой и парфюмерной промышленности, осуществления экологического контроля, криминалистической и др. видов экспертиз.
Лабораторные ИК фурье-спектрометры ФСМ предназначены для регистрации и исследования оптических спектров в ИК области, а также для количественного анализа и контроля качества продукции в химической, нефтехимической, фармацевтической, пищевой и парфюмерной промышленности, осуществления экологического контроля других видов экспертиз.
Система обработки данных, реализованная на базе IBM совместимого персонального компьютера, обеспечивает автоматическое измерение спектров, включая управление всеми системами спектрометра и оптимизацию режимов измерения, сохранение результатов измерений в базе данных, работу со спектральной базой данных, графическое представление спектров на дисплее и получение копии результатов измерений на принтере.
Табл.1 Характеристики спектрометра ФМС 1201
|
Рабочая область спектра,см-1 |
400-7800 |
|
Спектральное разрешение,см-1 |
1,0 |
|
Абсолютная погрешность градуировки шкалы волновых чисел, не более,см-1 |
±0,1 |
|
Отклонение линии 100% пропускания от номинального значения(1950-2050см-1,разрешение 4 см-1,20 сканов),не более % |
±0,5 |
|
Среднее квадратичное отклонение линии 100% пропускания (1950-2050 см-1,рарешение 4 см-1,20 стаканов ), не более % |
0,025 |
|
Уровень положительного и отрицательного псевдорассеяного света ,не более % |
0,25 |
|
Габаритные размеры ,мм |
520 х730 х250 |
|
Масса, кг |
28 |
|
Потребляемая мощность , Вт |
60 |
|
Размеры кюветного отделения, мм |
150 х190х 170 |
|
Питание прибора |
220±22В, 50±0,5Гц |
Фурье-спектрометр должен эксплуатироваться в помещении, удовлетворяющем требованиям ,преъявляемым к лабораторным помещениям.

Рис.6. Внешний вид фурье-спектрометра ФСМ 1201.
Основным элементом оптической схемы Фурье-спектрометра является двухлучевой интерферометр Майкельсона, состоящий из полупрозрачного светоделителя и двух плоских зеркал. Фурье- спектрометр позволяет получать информацию о спектральном со ставе ИК излучения и, следовательно, об оптических свойствах исследуемых образцов. Излучение от излучателя падает на полупрозрачную поверхность светоделителя и расщепляется на два пучка. После отражения от соответствую щих зеркал интерферометра излучение двух пучков складывается на светоделителе и направляется на детектор, преобразующий его в электрический сигнал. Если одно из зеркал двухлучевого интер ферометра Майкельсона перемещать, то оптический путь для со ответствующего пучка будет изменяться и в точке приема интенсивность излучения будет меняться вследствие интерференции пучков, отражающихся от подвижного и неподвижного зеркала.

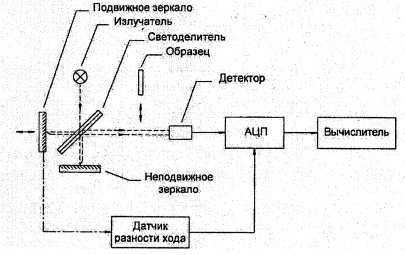

Рис.7. Схема получения спектров
