Материал: Методические указания по выполнению лабораторных работ по дисциплине «Автоматизированные системы контроля, диагностики и испытаний РЭС». Никитин Л.Н., Бобылкин И.С
2.2.4. Панель переключения работы
Эта панель содержит рабочие переключатели для оборудования, устройства зашиты от перегрева, интегрирующие измерительные приборы и т.д.
POWER - когда этот переключатель нажат (ON), цифровое индикаторное устройство для установки температуры и влажности, устройство записи, циркулятор воздуха, лампочка «OPERATING» и т.д. - начинает работу, и камера действует в качестве температурной камеры.
HUMIDITY - когда нажат этот переключатель, вода подается на лоток увлажнения, схема управления влажностью начинает работать и камера действует в качестве камеры температуры и влажности.
Переключатели REF 1, 2, 3, 4 - используются для управления холодильными машинами.
POWER SAVE - используется для уменьшения мощности холодильной машины REF 1, для оптимальной работы в пределах определенного диапазона температур и влажности.
NON FROST - используется для работы без замерзания.
SUPER COOL - используется, когда нужно резко понизить температуру и когда в камере существенно большая нагрузка.
DEFROST - используется для впрыска воды на испаритель для удаления инея. Оттаивание начинается тогда, когда переключатель DEFROST поворачивается на MAN.ON.
Переключатель DRAIN для слива воды из лотка увлажнения.
2.2.5. Защитное устройство от перегрева
Это одно из устройств мер безопасности, делающее возможным установку верхнего температурного предела с целью предотвращения повреждения образцов и камеры путем
14
чрезмерного повышения температуры. Это устройство следует устанавливать на 10 °С выше, чем заданная температура или на максимально безопасную температуру для образцов. Когда срабатывает устройство защиты от перегрева, камера прекращает работу, загорается лампочка «TROUBL» на панели сигнализатора и звучит зуммер, загорается лампочка «OVER HEAT».
Процедуру, которую нужно выполнить до начала работы и после установки образцов.
Нажать на клавишу TOWER ON(OFF), в передней части устройства для установки на камере появится сообщение (рис.5) и камера автоматически переходит в состояние ожидания управления режимом CONTRAST.
2.2.6. Выбор режима
Осуществляется на экране ROOT MENU. Нажать <MENU>. Появится экран (рисунок 1.6). Выбрать нужный пункт, используя клавиши <STEP> и <ВАСК STEP> для перемещения курсора.
15
|
|
|
|
POWER |
|
|
|
|
|
|
|
HUMI |
|
|
|
|
|
|
|
|
REF |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
SUPPLY |
|
|
|
|
|
|
WATER |
|
|
|
|
|
|
WATER |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
OVERHEAT |
|
|
|
|
|
|
|
|
FAN- |
|||||||||
|
TROUBEL |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MOTOR |
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
OFF |
|
|
|
|
|
|
|
|
REF- |
|
|
|
|
|
|
|
REF- |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PRESSURE |
|
|
|
|
|
|
OTHER |
|||||||||
|
|
|
|
|
|
BUZZER |
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
HUNDDIFAER |
|
|
|
|
ADX 1 |
|
|
|
|
|
|
ADX 2 |
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
|
POWER |
HUMIDITY |
|
OVERHEAT PROTECTOR |
|||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
REF 1 |
POWER SAVE |
REF 2 |
REF 3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NON FROST |
SUPER COOL |
|
|
|
|
|
|
|||||||||
DEFROST
AUTO MAN.ON
DRAIN |
REF 4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
HOUR METER
Рис. 4. Панель устройства дистанционной сигнализации панель переключателей работы
16
Переместится к следующей странице путем нажатия <NEXT>. Переместить курсор к нужному режиму и нажать <ENTER>. Система введет этот режим и на табло появится первый экран для этого режима:

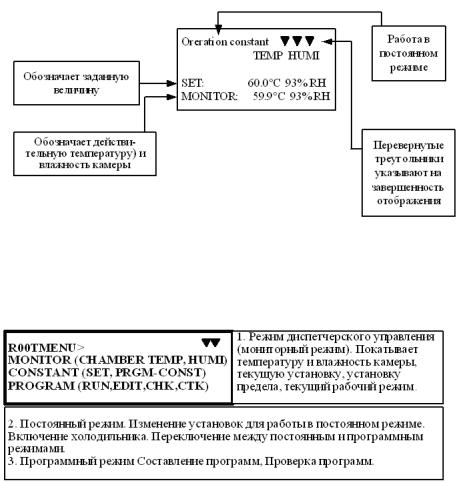

Рис.5. Сообщение выводимое на индикаторе камеры при автоматическом переходе в состояние ожидания управления режимом CONTRAST
Рис.6. Сообщение на экране камеры при нажатии «menu»
17
1)Режим устройства контроля (Monitor mode). Показывает температуру и влажность на выходе устройства для кондиционирования воздуха.
2)Постоянный режим (Constant mode). Замена установок на постоянный прогон. Разрешает выбор действующих устройств (релейная установка). Переключение с PROGRAM на прогон CONSTANT.
3)Программный режим (Program mode). Составление и редактирование программ. Запуск и установка прогона PROGRAM. Проверка программ.
4)Режим установки пределов (Limit set mode). Установка верхнего и нижнего пределов температуры и влажности.
5)Режим установки защиты (Protect set mode). Блокировка клавиатуры. Защита программ и программ таймера от записи.
6)Режим вычисления (Calculation mode). Переход между температурой по сухому термометру и относительной влажностью.
7)Режим таймера (Timer mode). Отображение графика и установка часов. Установка операции с таймером.
2.2.7. Управление температурой с постоянным значением (режим CONSTANT)
1)Установить OVERHEAT PROTECTOR (устройство защиты от перегрева) на 10° выше, чем температура управления.
2)Включить (ON) переключатель TOWER.
3)Для управления температурой установить цифровое индикаторное устройство для установки температуры и влажности. Соблюдать меры предосторожности.
4)Включить (ON) соответствующие рабочие переключатели оборудования в соответствии с предписанным выбором.
18
