Материал: Методические указания по выполнению лабораторных работ по дисциплине «Автоматизированные системы контроля, диагностики и испытаний РЭС». Никитин Л.Н., Бобылкин И.С

электрические параметры, особенно поверхностное сопротивление и пробивное напряжение. Изменение содержания влаги в пластмассах вызывает изменение геометрических размеров, в результате чего возникают внутренние напряжения, приводящие к короблению, появлению трещин. Под действием влаги на изоляционные материалы у них ухудшается не только физико-химические и электрические свойства, но так же ускоряется процесс старения и ухудшаются теплоизоляционные свойства.

Очевидно, что повышенная влажность оказывает влияние не только на материалы, но и на различные радиоэлементы. Проникая между пластинами слюды в слюдяных конденсаторах, влага изменяет их емкость, снижает допустимую величину рабочего напряжения. В керамических и герметизированных конденсаторах влага хотя и не проникает внутрь, но, конденсируясь на поверхности, уменьшает поверхностное сопротивление изоляции. При воздействии влаги на катушки индуктивности увеличиваются потери, снижается добротность и возрастает паразитная емкость. В проволочных резисторах наличие влаги приводит к коррозии и интенсивному окислению проводов и особенно поверхностей подвижных контактов.

С целью определения способности ЭРЭ сохранять свои параметры и внешний вид в пределах норм технических условий, проводят испытания на влияние положительных и отрицательных температур, а также влияние растяжений и на влагоустойчивость.

2.1.2. Автоматизированные системы испытания, контроля и диагностики РЭС

Использование ЭВМ и микропроцессорной техники позволили автоматизировать все группы операций технологического процесса испытаний, стало возможно создание комплексной высокоэффективной автоматизированной системы испытаний и контроля (АСИК) РЭА.

4

Под АСИК будем понимать программно-аппаратный комплекс на базе средств испытательной, измерительной и вычислительной техники, предназначенной для выполнения комплексного контроля изделий РЭА. АСИК предназначена для обеспечения эффективного функционирования испытательного оборудования путем автоматизированного выполнения функций управления технологическим процессом испытания РЭА. В такой системе осуществляется регистрация, сбор, переработка и анализ информации, необходимой для реализации функций управления, а также информации, характеризующей работоспособность испытываемой РЭА в различных условиях эксплуатации.

Комплексная АСИК помимо повышения производительности позволяет высвободить некоторое количество обслуживаемого персонала (например, занятого на обработке и оформлении результатов испытаний), дает возможность оперативно получать и представлять информацию о качестве изделий, повысить надежность и достоверность результатов. Создание АСИК позволяет не только сократить трудоемкость испытаний РЭА, но и повысить точность и достоверность получаемых результатов.

Автоматизация испытаний и контроля дает возможность:

повысить эффективность разработок объектов испытаний и контроля и уменьшить затраты на их разработку;

получить качественно новые результаты, достижение которых принципиально невозможно без использования АСИК;

сократить сроки испытаний образцов новой техники;

повысить оперативность в получении, обработке и использовании информации о качестве и надежности РЭС.

Управляющая, информационная и вспомогательная функции АСИК обеспечивают выполнение комплекса задач, отдельных задач, операций и действий направленных на достижение определенных целей. Степень автоматизации функций при создании АСИК определяются возможностью

5

формализации процесса управления испытаниями, производственной необходимостью и должны быть экономически обоснована.

Управляющая функция АСИК состоит в совокупности действий, включающих получение информации о состоянии испытываемого объекта и системы, оценку информации, выбор управляющих воздействий и их реализацию.

Информационная функция заключается в получении

(измерении и преобразовании), обработке и передаче информации о состоянии испытываемого объекта, оборудования - внешней и внутренней среды испытательной камеры.

Вспомогательная функция включает сбор и обработку данных о состоянии технического или программного обеспечения и либо представления этой информации персоналу, либо осуществление управляющих воздействий на соответствующие компоненты обеспечения АСИК.

Перечисленные функции АСИК могут выполняться либо

во всем интервале функционирования системы, т.е. непрерывно,

либо по запросу или временному регламенту, т.е. дискретно. На рисунке 1.1 представлена автоматизированная система контроля и управления испытательными режимами на базе машин централизованного контроля и управления (МККУ). Любой иерархический уровень АСИК имеет структуру обеспечения, состоящую из следующих видов: технического, математического, программного, информационного, лингвистического, организационного, методического и метрологического. Следует отметить, что для эффективного функционирования АСИК необходимы совокупность перечисленных элементов системы (а не только оборудование для контроля и испытаний) и совместные усилия разработчиков системы и РЭА. Отметим, что стоимость оборудования контроля и испытаний составляет сравнительно небольшую и разовую (по затратам) часть стоимости всей системы. Все большие затраты (денежные и временные) идут на средства

6

программно-математического обеспечения (до 80-90 % общей стоимости системы).

Техническое обеспечение - совокупность взаимодействующих и объединенных в единое целое устройств; получения, ввода, подготовки, обработки, хранение(накопления), регистрации, вывода, отображения, использования, передачи информациии средств реализации, управляющих воздействий АСК.

Математическое обеспечение – методы, математические модели системы и испытываемых изделий, алгоритмы функционирования АСИК.

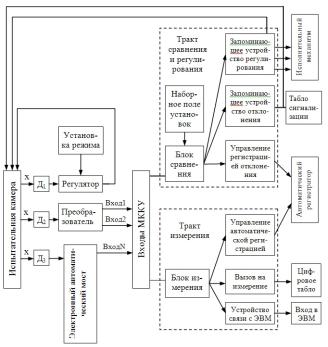

Рис.1. Структурная схема автоматизированной системы испытаний на базе машины централизованного контроля и управления

Программное обеспечение – программы, необходимые

7

для реализации всех функций АСИК. Программа записываются на носителях; перфолента, перфокартах, магнитных дисках и лентах.

Информационное обеспечение – нормативно-справочная документация, например, содержащая описание стандартных контрольно-испытательных процедур, типовых управляющих решений; форма представления и организации данных в АСИК,

втом числе форма документов, видеограмм, массивов и протоколов обмена данными. В состав лингвистического обеспечения АСИК входят языки описания и манипулирования данными, управления процессами контроля и программирования.

Организационное обеспечение – совокупность правил и предписаний, устанавливающих структуру организации, а так же ее предписаний, их функции и требуемое взаимодействие персонала АСИК с комплексом технических средств и между собой.

Методическое обеспечение – документы, в которых содержится состав, правила отбора и эксплуатации компонентов АСИК, последовательности операций, реализующих типовые процедуры контроля, инструкции по работе с оборудованием.

Метрологическое обеспечение АСИК состоит из метрологических средств и инструкций по их применению.

Объектом регулирования (управления) может быть любая из испытательных установок (камера тепла- влаги-холода и т.д.),

вкоторой требуется поддерживать определенный испытательный режим. Выходной параметр объекта регулирования (температура, влажность давление и т.д.) воспринимается датчиком (Д1) и преобразуется в электрический сигнал, удобный для контроля и регулирования. Любое климатическое испытательное оборудование имеет собственный датчик автоматическую систему управления режимом, пульт установки и прибор контроля. Для связи объекта регулирования с МККУ необходима установка самостоятельного датчика Д2 и преобразователя сигнала в унифицированный сигнал 0-5 мА или
