0-1 В постоянного тока. Применение отдельного датчика для связи с ЭВМ позволило сделать этот канал независимым и увеличить надежность системы контроля.

Преобразованный сигнал, поступая на вход машины, подается в тракты сравнения и измерения. В блоке сравнения он сравнивается с сигналом, поступающим с наборного поля установок. Наборное поле дублирует режим, выставленный на пульте установки режима. Блок сравнения выдает команды на запоминающие устройства регулирования отклонений и устройство управления регистрацией отклонений от заданного режима. Команда с устройства регулирования используется как резервная, дублирующая автоматическую систему управления режимом установки. Команда с запоминающего устройства отклонений используется для аварийного отключения установки в случае выхода параметра режима за установленные пределы и одновременно подается на световое табло сигнализации аварийных режимов, указывающее номер испытательного оборудования. Устройство управления регистрацией отклонений выдает команда на автоматический регистратор, фиксирующий время нарушения режима, номер контролируемой точки, на которой это нарушение произошло.

Тракт измерения состоит из блока измерений, в котором входной сигнал преобразуется в информацию, поступающую на блок периодической регистрации и далее на автоматический регистратор (печать информации). Информация о любом параметре может быть вызвана по требованию оператора блоком вызова и высвечена на световом табло. Для дальнейшей обработки на ЭВМ данные могут быть выведены устройством связи с ЭВМ.

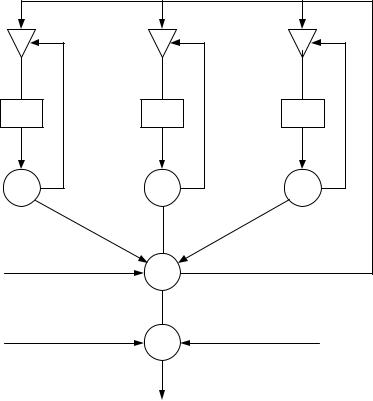

Рассматриваемая автоматизированная система испытаний, позволяющая решать задачи управления испытаниями и обработки результатов испытаний, может быть представлена моделью (рис.2).

ЗдесьUi, U2,..., Un – рабочие места испытаний, оснащенные специальным оборудованием и средствами

9

Рис.2. Модель автоматизированной системы испытаний (ЦБК – центральный вычислительный комплекс).

10

2.2. Тепловлагокамера (ТВК)

2.2.1. Основные характеристики ТВК (EBE-2W2YPX-

38)

Источник питания – 380 В. Температурный диапазон от -50°С до +80°С. Относительная влажность от 20% до 90%. Точность поддержания температуры ±2.5 градуса. Время охлаждения камеры от +20°С до -30°С - 2 часа. Время нагрева камеры от +20°С до +80°С один час. Охлаждение ступенчатое с герметичным уплотнением (газ фреон) с использованием воды.

2.2.2. Индикаторное устройство для установки цифровых программ (EY-101)

Устройство для установки программного управления (отображением и работой цифрового контроллера температуры

ивлажности, встроенного в панель управления консолью и питанием) управляет отображением рабочего состояния камеры

иустанавливает температуру и влажность для рабочих частей. Цифровое индикаторное устройство установки представлено на рисунке 1.3.

Управляющие клавиши:

1) Клавиши системного управления:

POWER ON/OFF – включает оборудование (ON), когда переключатель (OFF) устройства для установки программы остается включенным и записывать программы еще можно.

START – клавиша загрузки программы. Она используется для вызова программной комбинации, которая только что была прогнана, и повтора операции.

STOP – клавиша остановки программы. Она используется для прекращения работы режима CONSTANT.

HELP – клавиша используется для переключения системы в режим HELP для того, чтобы экран показал рабочие команды.

11

2) Цифровые клавиши:

Клавиши 0 - 9, *, – используются для печатания чисел. 3) Клавиши управлениемотображения:

MENU – при нажатии этой клавиши отображается корневое (ROOT) меню.

BACK STEP/ STEP – клавиша смещения страницы. Они используются для перемещения к следующему пункту или к предыдущему.

< / > – клавиши курсора. Используются для перемещения курсоравлево и вправо наэкране.

INS – клавиша вставки. При нажатии, буква в позиции курсора, перемещаетсянаодин интервалвправо.

Contrast

Рис.3. Индикаторное устройство с панелью управления

DEL - клавиша уничтожения. При ее нажатии буква в позиции курсора стирается.

NEXT - клавиша используется для ввода установок и номеров программ, атакже длявыполненияпрограмм.

ENTER - используется для ввода установок и номеров программ, атакже длявыполненияпрограмм.

12

2.2.3. Панельсигнализации

Панель сигнализации показывает рабочее состояние камеры. Индикаторныеустройствапанели сигнализации:

POWER SUPPLY - подтверждает то, что питание подается с первичного источника питания. Светится, когда включен прерыватель утечки.

HUMI WATER - подтверждает то, что вода подается на лотокувлажненияввоздушном кондиционере.

REF WATER - загорается для того, чтобы показать, что давление подачи охлаждающей воды холодильной машины ниже предписанной величины, и указать на состояние приостановки воды, когда ее подача по какой-либо причине приостановлена.

TROUBEL - загорается и звучит зуммер, когда есть неисправность.

OVERHEAT - загорается для отображения состояния перегрева.

FAN-MOTOR - загорается для того чтобы, показать, что двигатель воздушного циркулятора перегружен и перегрет. Начинает работать и камера действует в качестве камеры температуры и влажности.

Переключатели REF 1, 2, 3, 4 - используются для управления холодильными машинами.

REF-PRESSURE - загорается, чтобы показать, что сработал переключатель высокого давления холодильной машины.

REF-OTHER - загорается, чтобы показать, что двигатель холодильной машины перегружен (перегрет),

HUNDDIFAER - загорается, чтобы показать, что лоток увлажнения не имеет воды и нагреватель увлажнителя находится в состоянии выпаривания до суха.
