Материал: Методические указания к выполнению цикла лабораторных работ по дисциплине Технологии беспроводного доступа в телекоммуникационных системах. Жилин В.В

5.2Лабораторное исследование

1.Согласно приведенным выше рисункам и описанию, создайте модель канала связи в Simulink, подключите ее к

передатчику и убедитесь в ее работоспособности (на примере 16-КАМ модуляции).

2.Установите отношение сигнал/шум в канале равным 100 дБ. Установите нулевое частотное и фазовое рассогласование. Задайте нулевую дробную задержку в канале связи. Сохраняйте для отчета все графики, полученные в ходе моделирования.

3.Проведите моделирование при значениях сигнал/шум от 0 дБ до 60 дБ с шагом 10 дБ. Оцените значение сигнал/шум, при котором различение точек в созвездии становится невозможным. Проведите дополнительно 6 измерений вблизи этого значения. Отразите в выводах минимальное значение отношения сигнал/шум, при котором сигнал распознаваем.

4.Проведите моделирование при фазовом рассогласовании

0º, 45º, 90º, 135º, 180º, 270º и 360º. Отразите в выводах минимальное значение фазового рассогласования, при котором сигнал распознаваем.

5.Проведите моделирование при частотном рассогласовании, равном 10 Гц, 100 Гц, 1 кГц, 5 кГц. Отразите в выводах минимальное значение частотного рассогласования, при котором сигнал распознаваем.

6.Проведите моделирование при дробной задержке, равной 0.1, 0.5, 1, 2, 5. Отразите в выводах минимальное значение

дробной задержки, при которой сигнал распознаваем. Отчет должен содержать исследуемую схему

передатчика (модель в Simulink), параметры составляющих ее устройств, диаграммы, полученные при выполнении пунктов 3-6, выводы по результатам моделирования.

5.3 Вопросы для защиты лабораторного исследования

Все ответы на вопросы должны быть подтверждены либо отчетом, либо (при необходимости) демонстрацией работы исследуемой схемы.

34

1.Опишите модель канала связи (роль блоков).

2.Назначение глазковой диаграммы сигнала. Критерии распознания.

3.Назначение диаграммы рассеяния сигнала. Критерии распознания.

4.Каково назначение блока Complex to Real-Imag в исследуемой схеме?

5.Каково влияние шума на сигнальное созвездие? При каком значении сигнал/шум сигнал распознаваем (согласно отчета)?

6.Как влияет уровень модуляции на распознаваемость сигнала (при неизменном уровне шума)? Каким параметром определяется уровень модуляции при распознаваемости сигнала? Сравните распознаваемость сигнала одного уровня модуляции, но разного вида (ФМ и КАМ).

7.Каким образом определяется распознаваемость сигнала при фазовом рассогласовании? При каком значении фазового рассогласования сигнал распознаваем (при отсутствии обратной связи)?

8.Каким образом определяется распознаваемость сигнала при частотном рассогласовании? При каком значении частотного рассогласования сигнал распознаваем (при отсутствии обратной связи)? Посредством какой диаграммы регистрируется значение частотного рассогласования?

9.Каким образом определяется распознаваемость сигнала при дробной задержке? При каком значении дробной задержке сигнал распознаваем (при отсутствии обратной связи)?

10.Чем объясняется размытость точек созвездия даже при отсутствии шума в канале связи?

35

6.Лабораторная работа № 4. Роль системы синхронизации несущей при приеме КАМ-сигналов

Цель работы: исследование систем синхронизации

приемных устройств цифровой связи. Задачи работы: описание теоретических моделей процессов, происходящих в блоках синхронизации цифровых систем связи; моделирование системы цифровой связи с блоком восстановления несущей частоты в Simulink.

6.1Общие сведения по выполнению работы

Для моделирования блока восстановления несущего колебания системы связи необходимо использовать следующие блоки Simulink:

Delay – блок дискретной задержки сигнала;

Sign – блок, выдающий +1 для положительного сигнала и -1 для отрицательного.

MathFunction – блок математической обработки сигнала (модуль, логарифм, экспонента и т. д.);

Gain – усилитель сигнала;

Add – блок суммирования/вычитания сигналов;

Constant – источник неизменяемого сигнала (константа);

ComplextoReal-Imag – блок выделения реальной и мнимой части комплексного сигнала;

Product – блок перемножения/деления сигналов;

Scope – осциллограф;

Subsystem – подсистема, позволяющая оформить часть модели в виде отдельного блока.

На рисунке 6.1 показан вид модели системы цифровой связи в Simulink с петлей восстановления несущего колебания (петля Костаса).

36

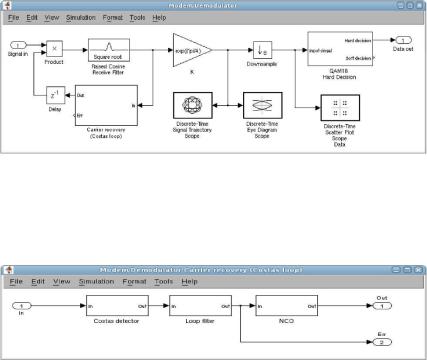

Рис. 6.1 – Приемная часть системы связи с блоком синхронизации по несущему колебанию

Петля Костаса (рис. 6.2) состоит из детектора Костаса (6.3), фильтра низких частот обратной связи (ФНЧ ОС, рис. 6.4) и генератора, управляемого кодом (Numeric Controlled Oscillator).

Рис. 6.2 – Петля Костаса На рисунке 4.4 показан вид модели фильтра обратной

связи. При помощи блоков усиления задаются коэффициент пропорциональной части и коэффициент интегральной части звена регулирования. Модель интегратора показана на рисунке 6.5. На рисунке 6.6 показана модель генератора комплексного сигнала, управляемого сигналом с фильтра обратной связи.

На рисунке 6.7 показан пример работы петли синхронизации. Сверху приведены синфазная и квадратурная составляющие входного сигнала, затем составляющие скорректированного сигнала и составляющие сигнала коррекции. На нижнем графике приведен сигнал ошибки с выхода фильтра обратной связи.

37

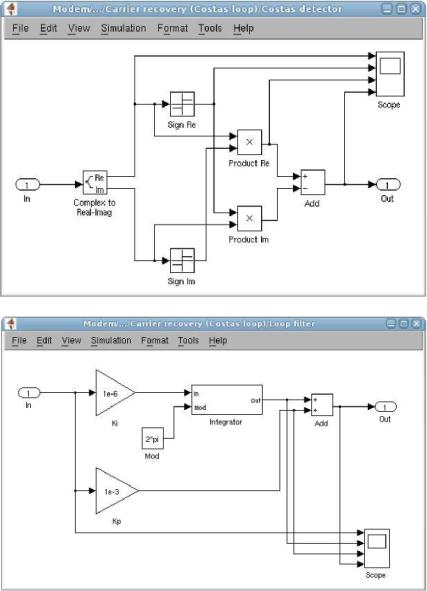

Рис. 6.3 – Детектор Костаса

Рис. 6.4 – Фильтр петли обратной связи

38
